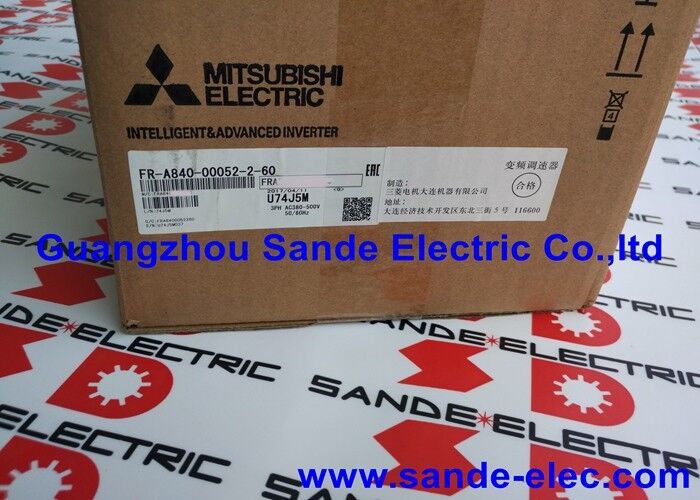

ODM Mitsubishi Frequency Drive Converter Inverter FR-A840-00052-2-60

FR-A840-00052-2-60 ∙ Mitsubishi FR-A800 Series Inverter ∙ 52A SLD / 400V 3-Phase / CA Type / Board Coating (3C2)

Mitsubishi FR-A800 Seri Inverter Berkinerja Tinggi

The FR-A840-00052-2-60 is from Mitsubishi Electric's FREQROL FR-A800 series — the company's high-performance inverter platform offering advanced vector control and comprehensive motor control capabilityFR-A800 ditujukan untuk aplikasi yang menuntut di mana kontrol kecepatan dan torsi yang tepat, respon dinamis yang cepat, dan fitur kontrol motor yang diperpanjang diperlukan.

Penunjukan FR-A840 mengidentifikasi model standar tiga fase 400V dalam kisaran FR-A800, dan unit ini membawa arus inverter nominal 52A SLD (Super Light Duty).

Spesifikasi Utama

FR-A840 ¢ Tiga peringkat kelebihan beban untuk satu platform perangkat keras

Seri FR-A800 Mitsubishi menggunakan sistem multi-rating yang menetapkan beberapa kelas daya motor ke satu unit perangkat keras inverter berdasarkan tugas overload aplikasi:

SLD (Super Light Duty):52A terus menerus pada 110% kelebihan beban selama 60 detik. berlaku untuk beban kipas dan pompa di mana permintaan kelebihan beban minimal.Nomor SLD 52A sesuai dengan kapasitas motor sekitar 30kW untuk aplikasi kipas/pompa.

LD (Tugas Ringan):Arus terus-menerus yang sedikit lebih rendah untuk 120% kelebihan beban selama 60 detik untuk aplikasi dengan permintaan beban sementara moderat.

ND (Tugas Normal):Rating yang paling konservatif, memberikan 150% kelebihan beban selama 60 detik ¢ untuk beban torsi konstan (conveyor, hoist, kompresor) yang membutuhkan kapasitas kelebihan beban yang tinggi.

Peringkat 52A SLD dalam FR-A840-00052-2-60 menunjukkan inverter ini dapat dicocokkan dengan motor hingga sekitar 30kW dalam layanan kipas dan pompa, atau motor yang lebih kecil dalam layanan ND torsi konstan.Pilih rating tugas yang sesuai dengan profil overload aplikasi.

Aplikasi di mana lapisan 3C2 diperlukan

Pengolahan air limbah:Lingkungan ruang pompa di pembangkit pengolahan limbah menggabungkan kelembaban, gas hidrogen sulfida, dan amonia, menciptakan lingkungan korosif yang menantang untuk elektronik yang tidak dilindungi.FR-A840-00052-2-60 dengan lapisan papan 3C2 beroperasi dengan andal dalam kondisi ini.

Lingkungan Pesisir dan Laut:Udara lembab yang mengandung garam mempercepat korosi PCB yang tidak dilindungi di instalasi pesisir.

Pabrik proses kimia:Pemicu pompa dan kipas di lingkungan manufaktur kimia di mana gas proses dapat keluar ke ruang penggerak membutuhkan perlindungan tingkat 3C2.

Pengolahan makanan dan minuman:Operasi pencucian yang teratur dan residu kimia pembersih menciptakan lingkungan korosif untuk drive standar ∙ papan berlapis memberikan umur layanan yang diperpanjang.

FAQ

Q1: Apa peringkat daya motor untuk FR-A840-00052-2-60 dalam aplikasi SLD vs ND?

Pada 52A SLD (kipas angin / pompa), inverter ini dinilai untuk sekitar 30kW kapasitas motor tiga fase.perangkat keras 52A yang sama melayani motor yang lebih kecil biasanya sekitar 22kW dalam layanan NDKekuatan motor khusus untuk setiap kelas tugas dikonfirmasi dari panduan pemilihan inverter Mitsubishi FR-A800 di bawah entri FR-A840-00052.

Pertanyaan 2: Apa artinya "tanpa konduktor berlapis" untuk FR-A840-00052-2-60?

Spesifikasi "-60" mencakup pelapis papan 3C2 DAN "tanpa konduktor berlapis" yang berarti konduktor bus daya di dalam inverter tidak berlapis timah atau perak.Penggerak standar dapat menggunakan batang bus berlapis timah untuk mencegah oksidasi permukaan; FR-A840-00052-2-60 menggunakan konduktor yang tidak dilapisi.Ini sesuai dengan pendekatan pelapis lapisan perlindungan tingkat papan disediakan oleh pelapis konformal daripada pelapis konduktor.

T3: Dapatkah FR-A840-00052-2-60 digunakan dengan encoder untuk kontrol kecepatan presisi tinggi?

Ya. seri FR-A800 mendukung encoder umpan balik melalui pilihan encoder kartu antarmuka (FR-A8AP, FR-A8APR, atau setara) dipasang di pilihan slot inverter.FR-A840 menyediakan kontrol kecepatan sepenuhnya dengan loop tertutup dengan akurasi yang jauh lebih baik daripada vektor loop terbuka biasanya ± 0.01% pengaturan kecepatan di bawah beban yang bervariasi. Tingkat presisi ini cocok untuk mesin alat penggerak spindle, mesin penggulung, dan aplikasi lain yang membutuhkan akurasi kecepatan yang ketat.

T4: Apakah lapisan 3C2 sama dengan lapisan konformal?

3C2 adalah klasifikasi lingkungan IEC yang mendefinisikan tingkat keparahan lingkungan korosif.Perlindungan fisik disediakan oleh lapisan konformal yang diterapkan pada papan sirkuit (biasanya akrilik, poliuretan, atau resin silikon).Proses pemilihan dan penerapan pelapis ditentukan oleh Mitsubishi untuk memberikan perlindungan yang diperlukan terhadap bahan kimia dan tingkat kelembaban yang ditentukan dalam kelas lingkungan 3C2..

T5: Pilihan komunikasi apa yang tersedia di FR-A840-00052-2-60?

Platform FR-A800 mendukung berbagai pilihan komunikasi melalui kartu pilihan: PROFIBUS DP (FR-A8NCE), PROFINET (FR-A8NP), EtherNet/IP (FR-A8NCI), CC-Link (FR-A8NC), Modbus/TCP, dan DeviceNet.Kartu pilihan khusus dipasang di port komunikasi inverter. CC-Link biasanya digunakan untuk integrasi Mitsubishi MELSEC PLC; PROFIBUS dan PROFINET melayani sistem berbasis SIMATIC.Drive dasar termasuk port RS-485 untuk komunikasi serial Modbus RTU tanpa kartu pilihan.
