40HP Inverter Frekuensi Variabel HAAS Vektor Drive 29-10081

Otomatisasi Haas 29-10081 | 40 Drive Vektor HP — Input AC 230V / DC 325V ke Servo / Dihentikan

Penggerak Vektor 40HP — Inti Kekuatan Pusat Permesinan Haas

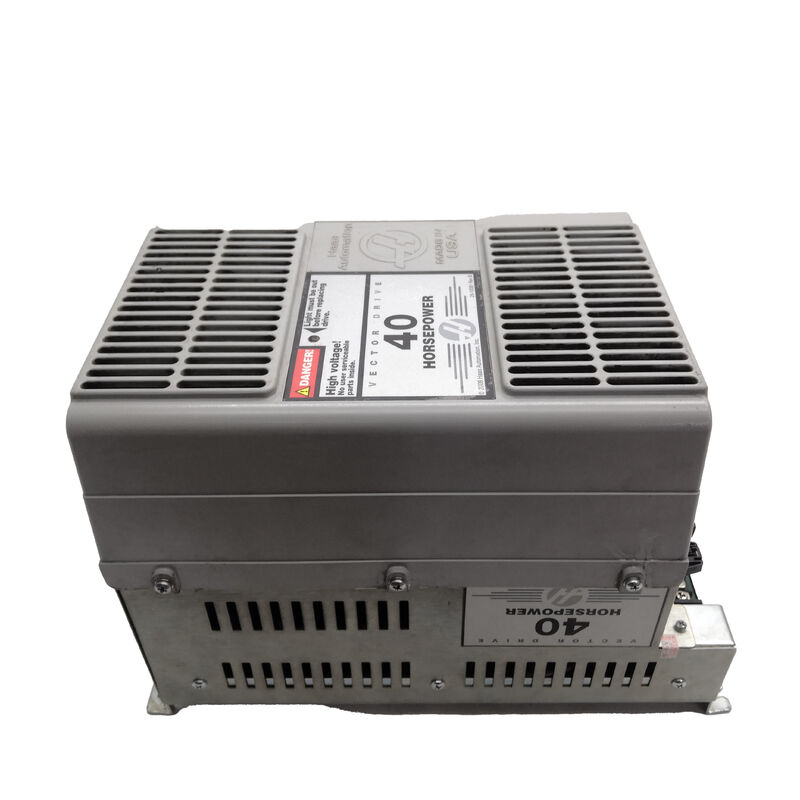

29-10081 adalah penggerak vektor 40 HP Haas Automation — modul elektronika daya yang mengambil input listrik 230V AC dan menghasilkan 325V DC untuk memasok amplifier servo yang menggerakkan motor sumbu dan spindel. Di pusat permesinan Haas CNC, penggerak vektor adalah tahap konversi daya pusat. Setiap sumbu yang digerakkan servo dan motor spindel mengambil daya operasinya dari bus DC yang dihasilkan oleh penggerak ini.

Kontrol penggerak vektor (kontrol vektor fluks) mempertahankan kontrol yang tepat terhadap kecepatan dan torsi motor spindel tanpa memerlukan perangkat umpan balik kecepatan pada motor — penggerak menghitung vektor arus yang diperlukan secara real-time dari persamaan model motor. Dengan daya 40 HP, 29-10081 mencakup kelas daya spindel pusat permesinan vertikal kelas menengah Haas di mana pemotongan berat yang berkelanjutan pada kecepatan spindel tinggi memerlukan penyaluran daya yang andal dan terkendali.

Penunjukan Rev B mengidentifikasi revisi perangkat keras dari desain dasar 29-10081. Haas membuat perubahan tingkat revisi untuk meningkatkan keandalan atau memasukkan pembaruan komponen. Versi dasar dan Rev B melayani instalasi mesin yang sama; konfirmasikan revisi mana yang dipasang dari label drive saat memesan.

Spesifikasi Utama

Pola Kegagalan dan Ekonomi Perbaikan

Penggerak vektor gagal melalui dua mekanisme umum. Kegagalan tahap daya — IGBT yang rusak, jembatan penyearah yang gagal, atau kapasitor bus DC yang rusak — adalah kesalahan tingkat komponen yang didiagnosis dan diperbaiki secara langsung oleh pusat perbaikan terlatih. Kegagalan papan kontrol — IC driver gerbang yang rusak, sirkuit kontrol DSP yang rusak, atau kesalahan catu daya di bagian kontrol drive — juga dapat diperbaiki tetapi memerlukan perkakas yang lebih khusus.

Karena 29-10081 dihentikan, perbaikan seringkali lebih praktis secara ekonomi dan logistik daripada mencari unit baru. Mesin Haas tidak dapat beroperasi tanpa penggerak vektor yang berfungsi — kegagalan 29-10081 menghentikan mesin sepenuhnya. Penyedia perbaikan hard disk spesialis Haas membawa perlengkapan uji yang dikonfigurasi untuk hard disk khusus ini dan dapat memverifikasi unit yang diperbaiki dalam kondisi beban realistis sebelum dikembalikan.

Ketika drive gagal, catat semua kode alarm yang ditampilkan pada kontrol Haas, kondisi saat kegagalan (beban selama pemutusan, idle, saat power-on), dan status LED indikator apa pun pada permukaan drive sebelum melepasnya. Informasi ini memungkinkan pusat perbaikan untuk mereproduksi kesalahan dan mengonfirmasi bahwa masalah telah teratasi setelah perbaikan.

Pertanyaan Umum

Q1: Apa yang sebenarnya didukung oleh penggerak vektor 29-10081 di mesin Haas?

Drive mengubah sumber listrik 230V AC menjadi tegangan bus 325V DC. Bus DC ini secara langsung memberi daya pada modul penguat servo yang menggerakkan semua motor sumbu (X, Y, Z, dan sumbu tambahan) dan motor spindel. Semua gerakan mesin — penentuan posisi sumbu dan putaran spindel — bergantung pada fungsi penggerak ini dan menghasilkan tegangan bus DC yang benar.

Q2: Mesin Haas menunjukkan kesalahan penggerak vektor dan tidak mau bergerak. Apakah drive selalu menjadi penyebabnya?

Tidak selalu. Kesalahan penggerak vektor juga dapat dipicu oleh kegagalan motor, kerusakan kabel motor yang menyebabkan korsleting, kegagalan penguat servo yang memuat bus DC, atau masalah pada suplai input AC. Sebelum melepaskan drive, pastikan tegangan input AC pada terminal drive dan periksa secara visual semua kabel daya motor dari kerusakan. Jika gangguan hanya muncul pada beban pada sumbu tertentu, kemungkinan besar penyebabnya adalah motor atau amplifier pada sumbu tersebut.

Q3: Bisakah 29-10081 diperbaiki atau harus diganti?

Perbaikan adalah pendekatan standar untuk unit yang dihentikan ini. Spesialis perbaikan penggerak vektor dengan peralatan uji khusus Haas dapat mendiagnosis dan memperbaiki kegagalan IGBT, degradasi kapasitor, kesalahan penyearah, dan kesalahan papan kontrol pada tingkat komponen. Unit yang diperbaiki dari pusat perbaikan berkualifikasi dengan pengujian beban fungsional merupakan alternatif yang dapat diandalkan untuk mencari penggantinya.

Q4: Apa perbedaan antara basis 29-10081 dan versi Rev B?

Penunjukan Rev B menunjukkan revisi perangkat keras yang dibuat Haas selama produksi 29-10081. Revisi biasanya melibatkan pembaruan spesifikasi komponen atau peningkatan sirkuit sambil mempertahankan peringkat listrik dan antarmuka fisik yang sama. Kedua versi melayani instalasi mesin yang sama. Konfirmasikan revisi unit terpasang dari labelnya saat memesan pengganti atau meminta perbaikan.

Q5: 29-10081 dihentikan. Di mana penggantinya bisa diperoleh?

Melalui pasar purnajual Haas CNC — spesialis perbaikan penggerak Haas, menguji kelebihan dealer, dan layanan penukaran yang menyimpan 29-10081 stok dari mesin yang dinonaktifkan. Unit pertukaran yang diperbaiki adalah jalur suplai paling umum untuk drive yang dihentikan ini. Konfirmasikan kecocokan nomor komponen dan tingkat revisi sebelum menerima penggantinya.
