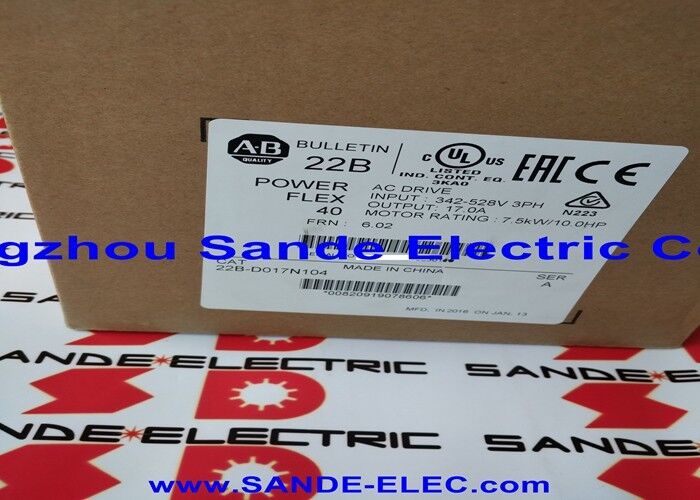

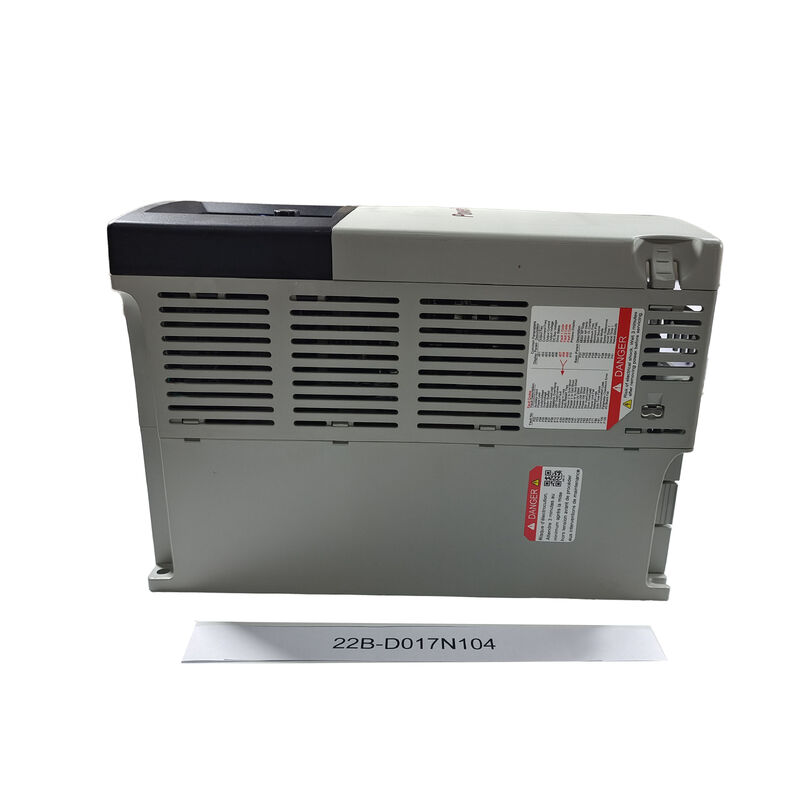

Allen Bradley Powerflex 40 22B-D017N104 Ser. AC Drive OEM

22B-D017N104∙ Seri 40 AC Drive Frekuensi disesuaikan ∙ 7.5kW / 10HP / 17A / 480V 3-Fase / Standar Brake / Panel Mount / IP20

Series 40

22B-D017N104 adalah model 480V 7,5kW dalam kisaran drive frekuensi diatur Seri 40.Seri 40 adalah platform drive AC yang digunakan secara luas yang menargetkan kontrol kecepatan motor tujuan umum di kelas tenaga industri menengahDengan 7.5kW output pada 480V tiga fase, 22B-D017N104 duduk di kelas daya drive yang mencakup sebagian besar konveyor industri, pompa, kipas,dan aplikasi alat bantu mesin di lingkungan pasokan 460/480V Amerika Utara.

Spesifikasi Utama

Transistor rem standar Kemampuan rem dinamis

22B-D017N104 dilengkapi dengan transistor rem standar, perbedaan kemampuan yang signifikan dari model tanpa rem:

Apa yang dilakukan transistor rem:Ketika motor decelerating menggerakkan tegangan bus DC di atas ambang transistor rem (biasanya 750~800V untuk penggerak 480V),Transistor menyalakan dan menghubungkan resistor rem eksternal di seluruh bus DC, menghilangkan energi regenerasi sebagai panas di resistor.

Mengapa ini penting di 7.5kW:Pada 7.5kW, inersia beban seringkali besar.dan alat mesin pada kelas daya ini dapat menghasilkan energi yang signifikan selama perlambatan cukup untuk memicu perlindungan tegangan tinggi drive tanpa disipasi terkontrolTransistor rem standar memungkinkan:

• Waktu berhenti yang lebih pendek:Penurunan kecepatan yang lebih cepat tanpa perjalanan tegangan tinggi sangat penting untuk kontrol proses dan aplikasi keselamatan.
• Perlahan konstan:Pengendalian ramp-down berulang kali terlepas dari variasi inersia beban.
• Kepatuhan pemadaman darurat:Memenuhi persyaratan waktu berhenti yang terkait dengan keselamatan yang tidak dapat dicapai dengan regenerasi ke bus DC saja.

Skenario Aplikasi

10HP conveyor drive dengan pengereman dinamis:Sebuah jalur produksi conveyor membutuhkan cepat, penghentian berulang untuk posisi produk. 22B-D017N104's standard brake transistor enables controlled deceleration to standstill within the required stopping time — connecting a braking resistor sized for the conveyor's inertia and stopping duty cycle.

480V pompa drive:Pompa proses industri dengan motor 10HP membutuhkan kontrol kecepatan variabel dari pasokan 480V. 22B-D017N104 menyediakan kontrol frekuensi yang dapat disesuaikan di seluruh rentang operasi motor.

FAQ

T1: Resistor rem apa yang dibutuhkan dengan transistor rem standar pada 22B-D017N104?

Resistensi rem minimum dan kekuatan nominal harus dihitung dari dokumentasi penggerak berdasarkan momen inersia beban, waktu decelerasi yang diperlukan,dan siklus kerja peristiwa pengeremanUntuk penggerak 7,5 kW pada 480V, nilai resistor minimum biasanya dalam kisaran 4060Ω,dengan daya puncak nominal yang jauh di atas daya output nominal drive Manual pemasangan seri 40 menentukan resistensi minimum dan siklus kerja maksimum untuk resistor rem.

T2: Apa perbedaan antara "keypad tetap" dan pilihan keyboard yang bisa dilepas atau remote?

Keypad tetap dari 22B-D017N104 terintegrasi secara permanen ke panel depan drive, tidak dapat dilepas atau diperpanjang dengan kabel ke lokasi pemasangan jarak jauh.Ini cocok untuk drive yang dipasang di lokasi yang dapat diakses di panel kontrolBeberapa varian Seri 40 mendukung keyboard LCD jarak jauh yang terhubung melalui port komunikasi yang memungkinkan pengoperasian drive dan pemantauan dari luar pintu kabinet tanpa membuka panel.Mengkonfirmasi pilihan keyboard dari seri 40 produk pilihan dokumentasi.

T3: Protokol komunikasi apa yang didukung 22B-D017N104 untuk integrasi PLC?

Platform Seri 40 mendukung berbagai opsi komunikasi untuk kontrol kecepatan PLC dan integrasi pemantauan.Drive standar termasuk port RS485 built-in (biasanya mendukung Modbus RTU atau protokol khusus produsen) untuk komunikasi serial dasar. Option modules enable DSI peripheral device connection and other network communication — confirm the specific available options and network modules for the 22B-D017N104 variant from the Series 40 product documentation.

T4: Apa tindakan pencegahan keselamatan yang berlaku saat menghubungkan resistor rem ke 22B-D017N104?

Resistor pengereman terhubung ke terminal bus DC drive yang membawa tegangan bus DC penuh (sekitar 670V 800V pada input 480V AC) selama operasi dan untuk periode setelah isolasi jaringan.Isolasi dan kunci pasokan listrik, periksa bahwa tegangan bus DC di bawah 50V (setelah waktu debit yang ditentukan), sebelum menghubungkan atau memelihara kabel resistor rem.Resistor pengereman itu sendiri dapat mencapai suhu permukaan yang sangat tinggi selama tugas pengereman yang berat.
