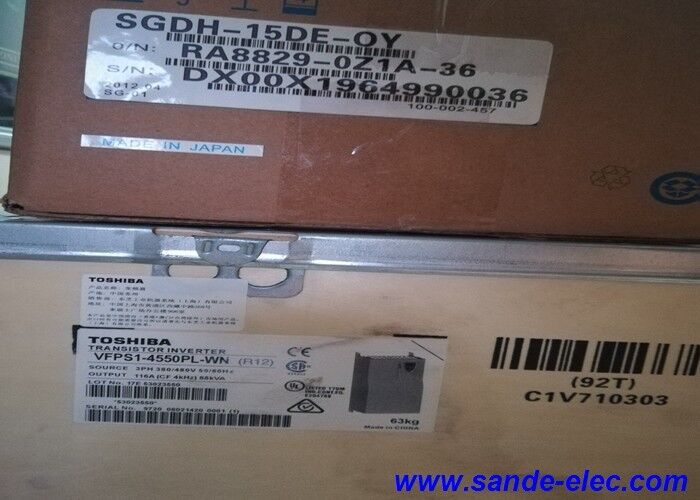

Toshiba Variable Frequency Inverter Transistor Drive VFPS1-4550PL-WN

VFPS1-4550PL-WN | Inverter Toshiba TOSVERT VF-PS1 — 55kW / 116A / 400V 3 Fase / Penggerak Kipas dan Pompa / STO / C3 EMC

TOSVERT VF-PS1 — Platform Penggerak Kipas dan Pompa Toshiba

VFPS1-4550PL-WN berasal dari seri TOSVERT VF-PS1 Toshiba — rentang penggerak frekuensi variabel yang dirancang khusus untuk aplikasi kipas dan pompa di seluruh spektrum daya industri lengkap mulai dari 0,75kW hingga 630kW. VF-PS1 dirancang berdasarkan karakteristik pengoperasian kipas dan pompa sentrifugal, menggabungkan algoritma kontrol dan fitur pengoptimalan energi yang khusus dikembangkan untuk beban torsi variabel.

Dengan daya 55kW (116A, 400V tiga fase), VFPS1-4550PL-WN melayani penggerak kipas dan pompa yang lebih besar di instalasi industri dan komersial — kipas menara pendingin, unit penanganan udara besar, pompa proses head tinggi, dan penggerak kompresor industri.

Spesifikasi Utama

Penggerak Kipas dan Pompa 55kW — Penghematan Energi Hukum Kubik

Pada 55kW, potensi penghematan energi dari kontrol kecepatan variabel beban kipas dan pompa sangat besar:

Hukum kipas — hubungan kubik:Kekuatan kipas dan pompa berskala dengan kubus kecepatan. Kipas 55kW yang bekerja pada 80% kecepatan penuh hanya mengkonsumsi 51% daya kecepatan penuh — sekitar 28kW, bukan 55kW. Pada kecepatan 60%, konsumsi daya turun hingga 22% dari beban penuh — di bawah 12kW dari motor 55kW yang sama.

Skala penghematan pada 55kW:Dalam sistem yang beroperasi pada kecepatan rata-rata 70%, VF-PS1 mengurangi konsumsi energi tahunan sekitar 66% dibandingkan pengoperasian kecepatan tetap dengan kontrol peredam atau katup. Pada tingkat energi industri, penghematan pada pembangkit listrik 55kW yang terus berjalan menunjukkan pengurangan biaya tahunan yang signifikan — dengan periode pengembalian modal (payback period) seringkali di bawah dua tahun.

Firmware VF-PS1 VFPS1-4550PL-WN mengimplementasikan algoritme pengoptimalan energi yang lebih dari sekadar pengurangan kecepatan sederhana — secara aktif meminimalkan fluks motor untuk kondisi beban apa pun guna mengurangi total kerugian sistem lebih lanjut.

Skenario Aplikasi

Penggerak kipas menara pendingin besar:Pusat data atau menara pendingin proses industri menggunakan kipas aksial 55kW untuk penolakan panas. VFPS1-4550PL-WN menyediakan kontrol kecepatan variabel yang disesuaikan dengan kebutuhan pendinginan — menjalankan kipas pada kecepatan 70% selama periode dingin, mengurangi konsumsi energi hingga kurang dari 35% dari beban penuh.

Penggerak pompa proses head tinggi:Pompa sentrifugal kepala tinggi di pabrik proses kimia memerlukan kontrol laju aliran yang bervariasi. VFPS1-4550PL-WN menggerakkan motor pompa 55kW pada kecepatan yang bervariasi, menggantikan pengoperasian katup kontrol tekanan yang tidak efisien dengan kontrol kecepatan yang hemat energi.

Pertanyaan Umum

Q1: Apa perbedaan seri VF-PS1 dengan seri VFAS1 serbaguna Toshiba?

VF-PS1 adalah penggerak kipas dan pompa khusus Toshiba — dioptimalkan untuk beban torsi variabel (hukum persegi) dengan algoritme optimalisasi energi, pengaturan awal aplikasi pompa dan kipas, serta fitur seperti kontrol PID untuk pengaturan tekanan/aliran dan mode hemat energi otomatis. VFAS1 adalah drive serba guna Toshiba yang mencakup beban torsi konstan dan torsi variabel tanpa optimasi khusus aplikasi VF-PS1. Untuk aplikasi kipas dan pompa, VF-PS1 adalah pilihan yang lebih tepat; untuk beban torsi konstan seperti konveyor dan penggerak mesin, VFAS1 digunakan.

Q2: Apa arti klasifikasi C3 EMC untuk instalasi VFPS1-4550PL-WN?

C3 (Kategori 3) dalam EN 61800-3 mendefinisikan penggerak sebagai cocok untuk digunakan di lingkungan industri — lingkungan kedua (pasokan tegangan rendah industri yang tidak terhubung ke kawasan pemukiman) dengan distribusi tidak terbatas. Batasan C3 berlaku untuk emisi konduksi dan emisi radiasi ketika konverter dipasang dengan panjang dan praktik kabel yang direkomendasikan. Untuk pemasangan di kawasan pemukiman atau kawasan perumahan/industri campuran (persyaratan Kategori C1 atau C2), pemfilteran EMC eksternal tambahan mungkin diperlukan.

Q3: Kemampuan kontrol PID apa yang disediakan VF-PS1 untuk pengaturan pompa dan kipas?

TOSVERT VF-PS1 dilengkapi pengontrol PID internal untuk pengaturan loop tertutup langsung pada variabel proses — tekanan, aliran, suhu, atau level. Sinyal umpan balik 4–20mA atau 0–10V dari sensor proses dihubungkan ke input analog drive; algoritma PID secara otomatis menyesuaikan kecepatan motor untuk mempertahankan tekanan yang diprogram. Hal ini menghilangkan kebutuhan akan PLC eksternal atau pengontrol proses untuk kontrol proses berbasis kecepatan loop tunggal di sebagian besar aplikasi pompa dan kipas.

Q4: Berapa rekomendasi panjang kabel motor minimum untuk VFPS1-4550PL-WN pada 55kW?

Pada keluaran 55kW, kapasitansi kabel motor menghasilkan gelombang pantulan tegangan berlebih di terminal motor dari peralihan PWM penggerak. Toshiba merekomendasikan penggunaan kabel motor yang sesuai dengan tegangan output dan frekuensi pembawa drive — biasanya menjaga panjang kabel dalam batas spesifikasi VF-PS1 atau menggunakan reaktor output (filter dv/dt atau filter sinus) untuk pengoperasian kabel yang lebih lama. Konfirmasikan panjang kabel maksimum tanpa filter yang disarankan dari manual instalasi VF-PS1 dan bandingkan dengan panjang kabel instalasi sebenarnya.

Q5: Apakah VFPS1-4550PL-WN mendukung beberapa kontrol staging pompa?

Ya — Toshiba VF-PS1 mendukung mode pengoperasian multi-pompa, termasuk kontrol kaskade di mana inverter mengontrol satu pompa berkecepatan variabel sambil menghidupkan dan mematikan pompa berkecepatan tetap tambahan berdasarkan permintaan sistem. Mode sistem ini mempertahankan pengoperasian yang efisien pada rentang aliran yang luas dengan menjalankan pompa yang dikontrol VFD pada kecepatan optimal sambil menambahkan atau menghapus pompa berkecepatan konstan seiring dengan naik atau turunnya total kebutuhan aliran.
