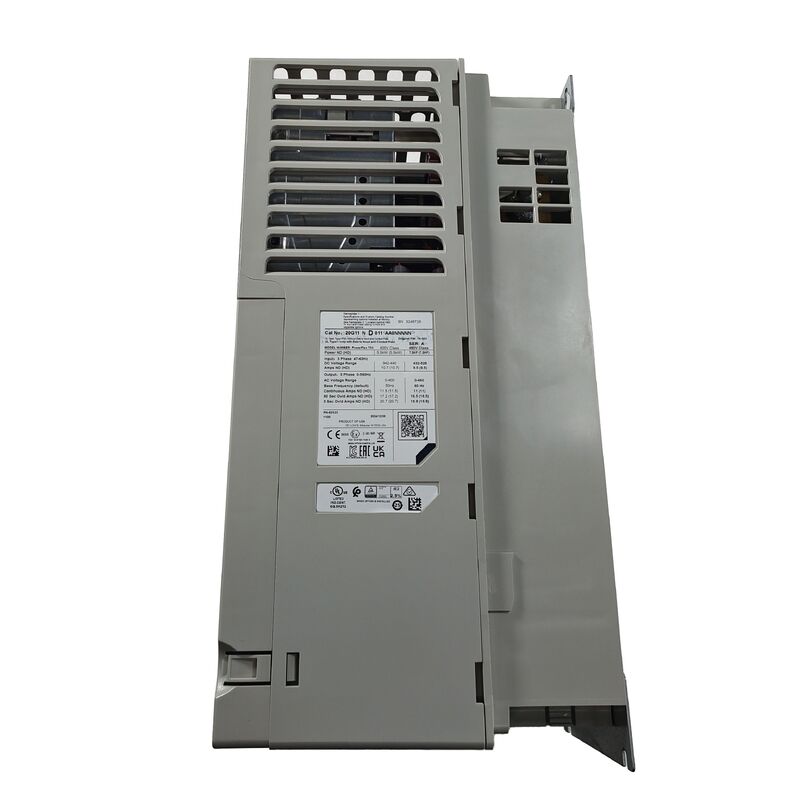

20G11ND011AA0NNNNNN∙ AC Variable Frequency Drive 480V / 11A / 10HP / Open Type / IP20 / Air Cooled

480V / 10HP AC Drive ️ Konfigurasi tipe terbuka dengan pengereman dinamis terintegrasi

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingKonfigurasi kandang tipe terbuka dimaksudkan untuk dipasang di dalam lemari yang menyediakan perlindungan lingkungan yang maksimal ′′ drive itu sendiri, pada IP20,melindungi terhadap kontak jari dan masuknya benda padat yang lebih besar tetapi tidak diresepkan untuk paparan debu atau kelembaban langsung di luar lemari.

Transistor DB terintegrasi adalah fitur penting yang disertakan: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

Spesifikasi Utama

Kandang tipe terbuka ️ Instalasi yang dipasang di kabinet

Penunjukan "tipe terbuka" mendefinisikan bagaimana drive ini dipasang dan dilindungi dalam mesin atau panel nyata:

Instalasi lemari yang diperlukan:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, dengan pintu lemari dan segel memberikan perlindungan masuk yang tepat untuk lingkungan instalasi.

Peringkat IP20:Di dalam kabinet,drive itu sendiri memiliki rating IP20 protecting against solid objects larger than 12mm (finger-safe) but providing no protection against dust accumulation or any moisture ingressKabinet sekitarnya harus menyediakan perlindungan lingkungan tambahan yang dibutuhkan lokasi instalasi.

Keuntungan biaya dan jejak:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

Aplikasi

Pengatur kecepatan mesin industri umum:Pompa, kipas angin, konveyor, dan peralatan penanganan bahan umum menggunakan motor induksi tiga fase pada kelas kekuatan 10HP yang membutuhkan operasi kecepatan variabel.

Aplikasi yang membutuhkan perlambatan cepat:Poros mesin, peralatan pengindeksan, dan peralatan proses di mana waktu decelerasi motor adalah bagian penting dari waktu siklus, yang mendapat manfaat dari kemampuan pengereman dinamis.

Aplikasi beban perbaikan:Lift, lift, stasiun unwind/rewind,dan aplikasi lain di mana beban dapat menggerakkan motor lebih cepat dari kecepatan yang dikomandoi, yang membutuhkan fungsi pengereman dinamis untuk mengelola energi regeneratif yang dihasilkan.

Kontrol mesin OEM yang dipasang pada panel:Kabin kontrol pembuat mesin di mana drive tipe terbuka terintegrasi ke dalam desain kandang khusus bersama komponen kontrol lainnya.

FAQ

T1: Apa yang menentukan apakah jumper CM harus dipasang atau dilepas untuk instalasi tertentu?

Konfigurasi jumper CM tergantung pada jenis grounding sistem distribusi listrik fasilitas. sistem grounded (TN-S, TN-C-S, atau TT) biasanya menggunakan konfigurasi jumper yang dipasang saat dikirim. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault trips. Konsultasikan manual instalasi drive dan konfirmasi jenis sistem distribusi fasilitas dengan insinyur listrik situs sebelum persiyapan.

T2: Apakah diperlukan resistor rem terpisah, atau apakah drive termasuk satu internal?

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

T3: Dapatkah drive ini dipasang di lemari yang tidak berventilasi mengingat desain pendingin udara paksa?

Tidak sebuah drive yang didinginkan dengan udara paksa membutuhkan aliran udara yang memadai melalui lemari untuk menghilangkan panas yang dihasilkan selama operasi.Kabin harus memiliki bukaan ventilasi dengan inlet / exhaust yang disaring atau kipas pendingin / sistem pendingin ruangan yang berukuran untuk disipasi panas drive pada beban penuhMenginstal drive yang didinginkan dengan udara dipaksa di ruang tertutup, tidak berventilasi akan menyebabkan drive terlalu panas dan gagal di bawah beban, atau beroperasi dengan keandalan yang berkurang dari waktu ke waktu.

T4: Apa pentingnya kisaran suhu operasi 0°C sampai 40°C untuk perencanaan instalasi?

Kisaran 0 °C sampai 40 °C mendefinisikan suhu udara sekitar langsung di lokasi drive tidak suhu ruangan umum, tetapi suhu udara yang sebenarnya di sekitar kandang drive,yang dapat diangkat di lemari berventilasi buruk atau lemari yang berisi beberapa komponen penjana panas. Untuk instalasi di mana suhu ruangan kabinet dapat melebihi 40°C karena kemasan komponen yang padat, ventilasi kabinet yang tidak memadai,atau lingkungan industri yang panas ️ pendinginan kabin tambahan atau arus nominal yang menurun harus direncanakan untuk menjaga drive dalam kisaran operasi nominalnya.
