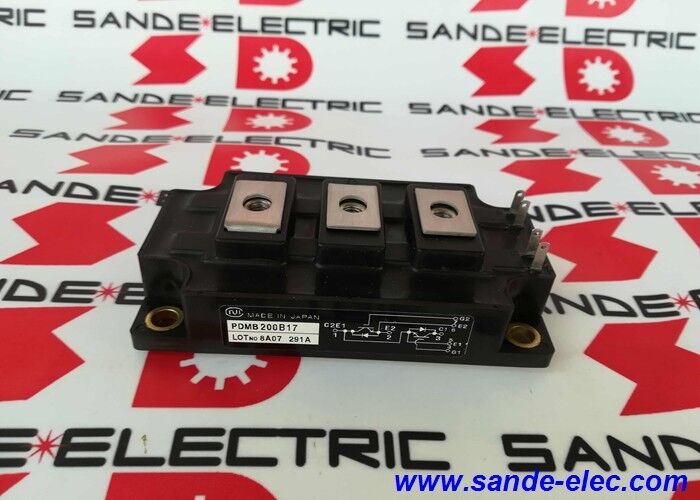

NEC IGBT PDMB200B17 atau PDMB2OOB17

PDMB200B17. NEC IGBT Modul 200A / 1700V / Semikonduktor diskrit / Konversi Daya Industri

NEC Modul IGBT Semikonduktor Tenaga Industri

NEC Electronics (sekarang menjadi bagian dari Renesas Electronics setelah merger NEC Electronics dan Renesas Technology pada tahun 2010) adalah produsen utama modul semikonduktor daya, termasuk IGBT,modul tiristor, dan modul daya cerdas untuk aplikasi industri. Seri PDMB mewakili format modul dual IGBT NEC yang dirancang untuk aplikasi drive dan inverter industri.

The PDMB200B17 at 200A and 1700V occupies the mid-to-high power class for industrial drive IGBTs — capable of switching sufficient current for motor drives in the 55–90kW range at standard industrial supply voltages.

Spesifikasi Utama

Teknologi IGBT Mengapa IGBT untuk Penggerak Industri

IGBT (Insulated Gate Bipolar Transistor) menggabungkan:

Impedansi masukan tinggi (gate MOSFET):Gerbang membutuhkan hampir tidak ada arus drive untuk beralih gerbang drive sirkuit hanya mengisi dan melepaskan kapasitas gerbang,secara dramatis menyederhanakan gerbang drive elektronik dibandingkan dengan transistor bipolar.

Kerugian konduksi rendah (kekuatan output bipolar):Tahap output bipolar melakukan dengan tegangan jenuh rendah (VCE ((sat)) bahkan pada arus tinggi mengurangi kehilangan daya konduksi dibandingkan dengan MOSFET pada tingkat arus yang sama.

Pergantian cepat:IGBT turn-on and turn-off times in the microsecond range enable PWM frequencies of 2–20kHz — allowing smooth motor speed control without the acoustic noise that low switching frequencies produce in motor windings.

Pada 200A dan 1700V, PDMB200B17 memberikan keuntungan IGBT ini pada tingkat daya yang dibutuhkan untuk penggerak motor industri, sistem UPS,dan peralatan konversi daya kelas tenaga industri menengah hingga besar.

Skenario Aplikasi

Perbaikan VFD industri:Drive frekuensi variabel untuk aplikasi kipas industri atau pompa membutuhkan penggantian modul IGBT.PDMB200B17 diidentifikasi dari tagihan bahan drive sebagai modul IGBT NEC yang tepat untuk tahap daya drive ini.

Cadangan pemeliharaan yang direncanakan:Fasilitas yang memelihara penggerak industri yang dilengkapi NEC memiliki PDMB200B17 sebagai komponen cadangan penting yang memastikan pemulihan cepat penggerak motor tanpa downtime yang diperpanjang menunggu pengiriman bagian.

FAQ

T1: Aplikasi industri apa yang menggunakan modul IGBT kelas PDMB200B17?

Modul 200A / 1700V IGBT digunakan untuk: drive frekuensi variabel untuk motor industri dalam kisaran 55 ∼ 90kW, sistem UPS untuk pusat data dan beban industri,Inverter traksi untuk kendaraan kereta api dan kendaraan industri berat, sistem pengelasan bertenaga menengah, dan konverter pemanas induksi.

T2: Manajemen termal apa yang diperlukan untuk PDMB200B17 dalam layanan?

Modul harus dipasang pada sink panas atau piring dingin dengan ketahanan termal yang memadai untuk menjaga suhu simpang dalam batas nominal selama siklus kerja aplikasi.Menerapkan senyawa antarmuka termal secara merata ke plat dasar modul sebelum pemasangan. Ikuti torsi pemasangan yang ditentukan NEC untuk mempertahankan tekanan kontak yang memadai tanpa over-stress mekanis. pendinginan yang tidak memadai adalah penyebab utama kegagalan modul IGBT dalam layanan.

T3: Apa tindakan pencegahan yang berlaku ketika menangani PDMB200B17 untuk penggantian?

Bebaskan bus DC sirkuit sepenuhnya sebelum menangani modul IGBT ¢ konfirmasi tegangan bus di bawah 50V dengan meter yang dikalibrasi. Berurusan dengan tindakan pencegahan anti-statis;gate oxide dari transistor IGBT sensitif terhadap listrikPeriksa base plate modul dan permukaan pemasangan untuk kontaminasi atau kerusakan sebelum memasang senyawa termal dan pemasangan ulang.

T4: Gejala kegagalan apa yang menunjukkan PDMB200B17 yang rusak dalam sistem penggerak?

Mode kegagalan IGBT meliputi: sirkuit pendek antara kolektor dan emitter (jalan drive pada overcurrent segera pada enable),kegagalan sirkuit terbuka (drive menunjukkan asimetri arus output missing one phase), atau degradasi switching (peningkatan disipasi panas tanpa alarm yang jelas, yang dimanifestasikan sebagai overtemperature dini).pemancar, dan terminal gerbang a pemisah kolektor-emitter pendek (hampir nol ohm) mengkonfirmasi kegagalan keras.
