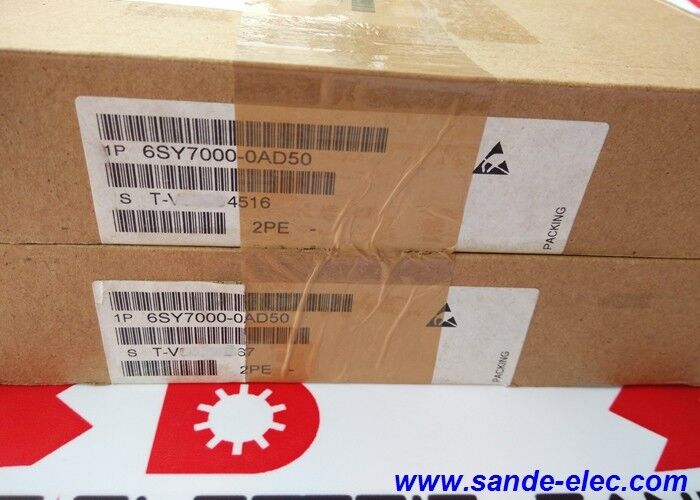

Modul IGBT baru Siemens 6SY7000-0AD50 di kotak 6SY70000AD50

6SY7000-0AD50∙ Siemens SIMOVERT MASTERDRIVES IGBT Modul ∙ FZ1800R16KF4 / 1800A / 1600V / Generator Sisi Inverter

FZ1800R16KF4 IGBT di jantung 6SY7000-0AD50

6SY7000-0AD50 adalah sebutan suku cadang Siemens untuk modul IGBT Infineon FZ1800R16KF4 yang dipasang di sistem penggerak besar SIMOVERT MASTERDRIVES.FZ1800R16KF4 adalah modul IGBT format Infineon EconoPACK +:

FZ sebutan:"FZ" mengidentifikasi rumah Infineon EconoPACK + dengan teknologi kontak press-fit dan dioda freewheeling terintegrasi generasi modul IGBT yang mendahului format EconoPACK + 4 berikutnya.

1800A arus kolektor:Kapasitas arus aktif terus menerus pada suhu nominal.ini adalah salah satu modul IGBT standar dengan arus tertinggi dalam format EconoPACK + yang cocok untuk kelas daya tertinggi dari instalasi SIMOVERT MASTERDRIVES.

Tegangan blok 1600V:Tegangan kerusakan kolektor-emitter melebihi 1600V memberikan margin keselamatan 2× yang diperlukan di atas bus DC ~ 800V dari sistem drive AC standar 480V,dan yang mencakup tegangan bus DC yang lebih tinggi dari 660 ∼ 690V AC.

Spesifikasi Utama

Seri 6SY7000 SIMOVERT MASTERDRIVES IGBT suku cadang

Seri katalog 6SY7000 adalah rangkaian suku cadang Siemens untuk IGBT dan modul semikonduktor daya yang digunakan di dalam drive sasis SIMOVERT MASTERDRIVES.Prefiks 6SY mengidentifikasi ini sebagai suku cadang SIMOVERT tidak mandiri modul IGBT untuk distribusi pasar umum, tetapi unit yang telah dikonfigurasi sebelumnya, diuji, dan dikatalogkan untuk posisi pemasangan MASTERDRIVES tertentu:

Posisi spesifik:Setiap nomor bagian 6SY7000 sesuai dengan posisi yang ditentukan dalam sasis penggerak MASTERDRIVES tertentu, sisi generator, sisi jalur, atau posisi fase tertentu dalam jembatan inverter.

Spesifikasi pra-cocok:Siemens memastikan modul FZ1800R16KF4 di 6SY7000-0AD50 memenuhi antarmuka termal, pemasangan,dan persyaratan penggerak gerbang dari sasis MASTERDRIVES yang disesuaikan menghilangkan ketidakpastian kompatibilitas dibandingkan dengan sumber FZ1800R16KF4 generik dari katalog Infineon.

Aplikasi ¥ Penggerak Industri Berkualitas Tinggi

Pada 1800A / 1600V, 6SY7000-0AD50 melayani aplikasi penggerak industri terbesar:

Pabrik penggilingan industri baja:Mesin penggulung panas dan dingin penggerak utama dan penggerak tambahan dengan arus puncak motor dalam kisaran kiloampere selama penggulung billet dan operasi kontrol tegangan.

Mesin kertas dan karton:Sistem penggerak utama mesin kertas besar yang membutuhkan kontrol kecepatan variabel yang lancar dari motor dalam kelas multi-megawatt.

Mesin angkat tambang:Peralatan pengangkut poros tambang dalam, motor besar, torsi tinggi, operasi regeneratif saat menurunkan, dan siklus kerja yang menuntut.

Konverter turbin angin:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

FAQ

Q1: Apa perbedaan antara 6SY7000-0AD50 (1800A) dan 6SY7000-0AC37 (1200A) dalam sistem MASTERDRIVES yang sama?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) adalah generator / modul inverter sisi motor dalam konfigurasi MASTERDRIVES bertenaga tertinggi.1200A) adalah modul jalur/sisi pasokan dalam sistem regeneratif MASTERDRIVESSisi generator biasanya membawa arus puncak yang lebih tinggi daripada sisi jalur selama peristiwa overload motor maka peringkat 1800A yang lebih tinggi untuk posisi sisi generator.

T2: Bisakah 6SY7000-0AD50 diganti dengan FZ1800R16KF4 yang langsung berasal dari Infineon?

Secara teknis, 6SY7000-0AD50 menggunakan Infineon FZ1800R16KF4 sebagai perangkat IGBT intinya.Modul seri Siemens 6SY7000 di-pre-screening dan di-catalog untuk posisi instalasi MASTERDRIVES tertentuUntuk SIMOVERT MASTERDRIVES jaminan dan tujuan servis, menggunakan Siemens-katalog 6SY7000-0AD50 adalah pendekatan yang benar.Penggantian Infineon FZ1800R16KF4 langsung secara teknis mungkin untuk insinyur pemeliharaan drive yang berpengalaman yang dapat memverifikasi antarmuka termal dan kompatibilitas pemasangan.

T3: Apa tindakan pencegahan keselamatan yang berlaku ketika mengganti 6SY7000-0AD50 dalam sasis MASTERDRIVES?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage componentsPada kapasitas 1800A, modul-modul ini secara fisik besar dan berat. Kedua tangan dan tindakan pencegahan ESD yang tepat diperlukan.Ikuti spesifikasi torsi yang didokumentasikan Siemens untuk sekrup pemasangan modul.

T4: Gejala apa yang menunjukkan kegagalan modul IGBT 6SY7000-0AD50 dalam instalasi MASTERDRIVES?

Kegagalan IGBT sisi generator biasanya menghasilkan alarm perangkat keras F030 yang menunjukkan modul daya kelebihan arus, sirkuit pendek, atau desaturasi yang muncul saat drive aktif atau di bawah beban.Kode alarm khusus merujuk pada fase jembatan inverter yang terkena. Membedakan dari kesalahan papan kontrol (yang menghasilkan kesalahan parameter atau komunikasi) dan dari kesalahan motor (yang menghasilkan pola asimetri arus).Konfirmasi dengan pengukuran resistansi perpaduan IGBT dengan bus DC terkuras.

Q5: Apa spesifikasi pemasangan dan antarmuka termal untuk 6SY7000-0AD50?

FZ1800R16KF4 modul EconoPACK + membutuhkan datar,permukaan heatsink bersih dengan senyawa antarmuka termal yang tepat (lemak termal atau bantalan) dan torsi pemasangan sesuai dengan spesifikasi lembar data Infineon FZ1800R16KF4. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failureIkuti manual pemeliharaan sasis MASTERDRIVES untuk torsi pemasangan spesifik dan spesifikasi senyawa termal.
