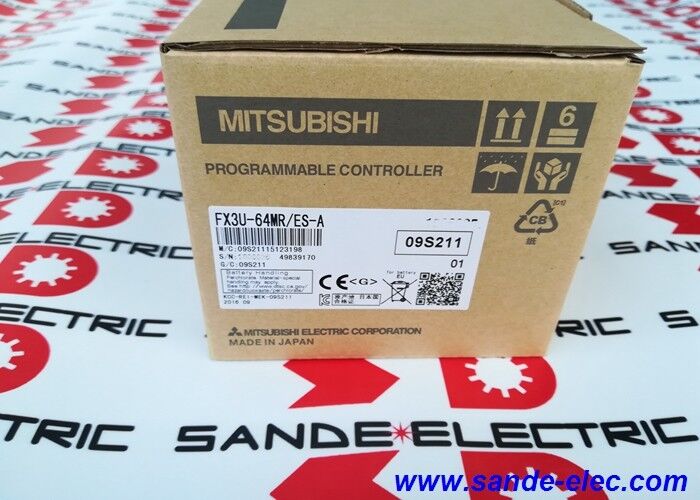

PLC Mitsubishi FX3U-64MR ES-A Programmable Logic Controller OEM Baru

Mitsubishi FX3U-64MR/ES-A. MELSEC-F Series PLC Unit Utama 64 I / O, 32 DI / 32 Relay DO, 100 240VAC, 64K Langkah, 65ns, RS-422, DIN Rail, 220 × 90 × 86mm

Gambaran umum

PeraturanMitsubishi FX3U-64MR/ES-Aadalah varian output relay 64-point dari seri PLC kompak tingkat atas MELSEC FX3U Mitsubishi.sumber daya AC jarak jauh, CPU, sirkuit masukan untuk 32 saluran, dan tahap output relay untuk 32 lainnya.

Tidak ada modul catu daya terpisah untuk menentukan atau kabel. pada DIN rel, FX3U-64MR / ES-A menempati 220mm lebar oleh standar PLC kompak,tapi trade-off adalah mesin siap pengontrol yang datang pra-dibungkus dengan semua dasar terintegrasi.

Sisa "ES" mengidentifikasi spesifikasi Eropa, dan "-A" lebih lanjut menunjuk ini sebagai versi pasokan AC standar.Tipe output relay (R) membuatnya menjadi pilihan yang paling serbaguna untuk kabel lapangan dalam rentang FX3U-64: setiap kontak relay bebas potensial dan dapat beralih beban AC atau DC hingga 240VAC atau 30VDC, hingga 2A per titik.

Saluran output yang berbeda dapat beralih tingkat tegangan yang sama sekali berbeda satu saluran daya lampu indikator 230VAC, yang lain beralih 24VDC ke kumparan solenoid,yang ketiga menggerakkan kumparan starter motor 48VDCKemandirian beban per output adalah apa yang membuat PLC relay-output pilihan yang disukai untuk panel mencampur beberapa rel tegangan.

Pada 65ns per instruksi dasar, FX3U CPU lebih cepat dari kebanyakan pengontrol di kelasnya Untuk mesin 64 poin dengan program moderat 3,000?? 5.000 langkah tangga, siklus pemindaian berjalan dengan nyaman di bawah 3ms, yang cukup cepat untuk urutan, interlocking, dan kontrol berbasis timer yang mendefinisikan aplikasi target FX3U.

Spesifikasi Utama

64K Langkah ¢ Kapasitas Program dalam Konteks

Memori program 64.000 langkah dari FX3U-64MR/ES-A merupakan langkah yang substansial dari keluarga FX3G dan FX3S.sebuah program pengendalian mesin diskrit yang khas 50 tangga logika interlocking, 20 rutinitas timer, 15 urutan counter, 10 instruksi gerak data HMI, dan 5 rutinitas pertukaran komunikasi

Memori program 64K FX3U dapat menampung sepuluh kali lipat, meninggalkan ruang untuk varian mesin yang diperluas, rutinitas proses logging, dan penanganan komunikasi tanpa perubahan arsitektur.

Untuk aplikasi di mana pemeliharaan baterai tidak dapat diterima atau di mana program harus bertahan penyimpanan diperpanjang,sebuah kaset memori Flash ROM (FX3U-FLROM-64L) dipasang langsung ke dalam soket kaset panel depan CPU.

Ketika kaset dipasang, CPU menggunakan program kaset alih-alih RAM internal ¢ kaset menyimpan data tanpa baterai, dengan jaminan penyimpanan diukur dalam beberapa dekade.

Output Relay Versatilitas dan keterbatasan

Kontak relay memiliki keuntungan fisik dan batasan fisik. Keuntungannya adalah universalitas listrik: kontak relay NC tidak peduli dengan jenis tegangan atau arus yang dia beralih AC, DC, 24V,48V, 230V, sinyal frekuensi rendah, dan beban resistif atau moderat induktif semua melewati mekanisme kontak yang sama.

Pembatasan adalah kecepatan beralih: kontak relay membutuhkan waktu 10ms untuk beroperasi (spesifikasi FX3U) dan tidak dapat beralih lebih cepat dari beberapa Hz tanpa mempercepat keausan kontak.

Untuk output yang perlu beralih pada kecepatan yang mendekati atau melebihi 10ms, ‡ jalur pulsa drive stepper, sinyal PWM,output digital berkecepatan tinggi ke servo amplifier relay-output FX3U-64MR bukanlah pilihan yang tepat.

Transistor-output varian (FX3U-64MT untuk NPN atau FX3U-64MT/ESS untuk NPN sumber-jenis) beralih dalam mikrodetik dan menangani frekuensi output hingga 100 kHz.

Aturan pemilihan praktis: output relay untuk 32 DO atau kurang saluran yang bertukar jarang (kontaktor, solenoid, lampu pilot, sirine alarm);output transistor ketika saluran harus beralih lebih cepat dari 10ms atau menggerakkan perangkat berbasis pulsa.

Arsitektur Ekspansi Beyond 64 Points

FX3U-64MR/ES-A dimulai dari 64 titik I/O tetapi tidak terbatas pada mereka.Hingga 24 modul I/O ekspansi (seri FX2N dan FX3U) terhubung ke sisi kanan dari unit utama melalui konektor bus langsung, tidak ada kabel, hanya koneksi modul-ke-modul.

Modul ekspansi ini menambahkan input digital, output digital (relay atau transistor), input analog, output analog, dan I / O khusus dalam peningkatan 8- atau 16-saluran standar.

Total I/O lokal yang dapat dihubungi oleh CPU mencapai 256 poin.

Di luar ekspansi lokal, FX3U berkomunikasi dengan I/O jarak jauh melalui CC-Link (menggunakan modul fungsi khusus FX3U-32CCL atau FX3U-CCLIEF), memperluas jumlah I/O efektif menjadi total 384 poin.

Setiap slot modul fungsi khusus juga menerima modul penentuan posisi (FX3U-1PG, FX3U-2HC), modul komunikasi serial (FX3U-232-BD, FX3U-485-BD), pengontrol suhu (FX3U-4AD-TC),dan adaptor EthernetHasilnya adalah pengontrol yang tumbuh dengan kebutuhan mesin tanpa migrasi platform.

FAQ

T1: Apa perbedaan antara FX3U-64MR/ES dan FX3U-64MR/ES-A?

Persis ES-A menunjuk versi catu daya AC standar dengan input 100 ∼ 240 VAC. ES (tanpa -A) secara fungsional identik di sebagian besar pasar.

Penunjukan "-A" ditambahkan ke dalam dokumentasi produk tertentu untuk membedakan unit AC standar dari varian pasokan DC opsional atau ekspor khusus.

Untuk tujuan praktis, ES dan ES-A dapat ditukarkan dalam aplikasi yang sama.

P2: Dapatkah FX3U-64MR/ES-A berkomunikasi dengan penguat servo Mitsubishi secara langsung?

Tidak langsung melalui port RS-422 saja.FX3U membutuhkan modul penentuan posisi FX3U-10PG atau FX3U-20SSC-H untuk koneksi servo servo pulse-train atau SSCNETIII.

Port RS-422 standar mendukung komunikasi serial RS-232/RS-485 ke panel HMI, inverter (melalui RS-485 dengan seri Mitsubishi FR), pembaca barcode, dan antarmuka PC tidak kontrol sumbu servo.

Untuk kontrol sumbu servo yang lengkap, tentukan modul posisi yang sesuai di samping unit utama.

T3: Apakah FX3U-64MR/ES-A memiliki jam waktu nyata bawaan, dan apakah ia dipertahankan selama kehilangan daya?

Ya, CPU FX3U mencakup jam waktu nyata (RTC) terintegrasi dengan kalender dan fungsi waktu hari yang dapat diakses dari program tangga.

RTC dipertahankan selama kehilangan daya oleh baterai lithium internal.

Ketika tegangan baterai turun di bawah ambang batas, FX3U mengatur bendera baterai rendah dalam relay khusus (M8005 dan M8006 dalam notasi FX3U),yang dapat digunakan oleh program untuk memicu alarm pemeliharaan sebelum baterai gagal sepenuhnya.

T4: Apakah FX3U-64MR/ES-A kompatibel dengan perangkat lunak pemrograman GX Works2 dan GX Works3?

FX3U secara native didukung oleh GX Works2 (perangkat lunak pemrograman saat ini untuk FX3U dan keluarga PLC MELSEC lainnya).

GX Works3 adalah lingkungan rekayasa generasi berikutnya Mitsubishi yang menargetkan seri iQ-R dan iQ-F ∙ tidak mendukung pemrograman FX3U.

Untuk proyek FX3U baru, gunakan GX Works2.

Untuk proyek baru yang mungkin diperluas ke iQ-R atau iQ-F di masa depan, pertimbangkan untuk menentukan FX5U (iQ-F) sebagai gantinya, karena dapat diprogram di GX Works3 dan memberikan jalur migrasi yang lebih lancar.

Q5: Berapa frekuensi input counter kecepatan tinggi maksimum, dan input mana yang didedikasikan?

FX3U CPU terdiri dari 6 saluran hitung kecepatan tinggi (C235 sampai C255 dalam tabel perangkat),dengan frekuensi input maksimum hingga 100 kHz untuk penghitungan fase tunggal dan 50 kHz untuk penghitungan fase-perbedaan (A/B quadrature).

Input counter kecepatan tinggi dialokasikan ke terminal input tertentu (X000 hingga X007 tergantung pada konfigurasi).

Terminal-terminal ini didukung oleh hardware-interrupt - mereka dihitung secara independen dari siklus pemindaian CPU, memastikan tidak ada kehilangan denyut nadi bahkan selama siklus pemindaian yang lebih lama.

Untuk input standar (X008 dan di atas), filter input berbasis siklus pemindaian berlaku, dengan waktu filter default 10ms yang dapat disesuaikan hingga 0ms untuk respons yang lebih cepat.
