GE Versamax Micro PLC Programmable Logic Controller 28 Point AC DC Relay IC200UEX211

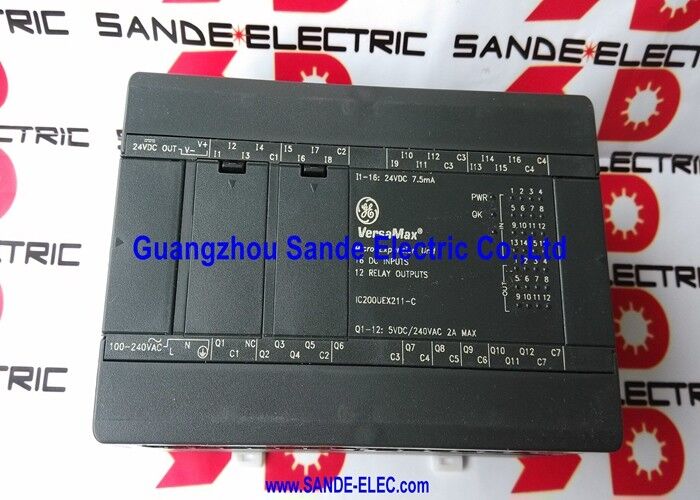

Unit Ekspansi GE Fanuc IC200UEX211-C VersaMax Micro

Gambaran Umum

Unit IC200UEX211-C termasuk dalam keluarga unit ekspansi VersaMax Micro 28-titik. Lembar data produk VersaMax Micro Emerson mencantumkan IC200UEX211 sebagai ekspansi 28 titik dengan 16 input 24 VDC, 12 output relai, dan catu daya 120/240 VAC.

Bab manual pengguna VersaMax Micro untuk IC200UEX211 lebih lanjut menyatakan bahwa unit menerima enam belas input DC, menyediakan dua belas output relai normally-open 2 Amp, dan menggunakan daya input nominal 100 hingga 240 VAC.

Manual yang sama menjelaskan sirkuit input sebagai dapat dikonfigurasi untuk logika positif atau negatif, mengidentifikasi output relai sebagai Form A (SPST) normally open, dan mencatat bahwa output dapat mengontrol perangkat lapangan seperti starter motor, solenoid, dan indikator.

Ini juga menentukan catu daya output +24 VDC hingga 200 mA untuk sirkuit input dan perangkat pengguna, ditambah detail daya AC termasuk operasi 50/60 Hz, waktu tahan daya, dan arus input tipikal.

Data Teknis

Nilai Aplikasi

Unit ini cocok untuk ekspansi VersaMax Micro dalam kontrol mesin yang ringkas, panel otomasi kecil, antarmuka lapangan output relai, dan sistem yang membutuhkan input 24 VDC tambahan ditambah output yang digerakkan relai tanpa mengganti pengontrol dasar VersaMax Micro yang ada.

Kombinasi 28 titiknya yang dipublikasikan membuatnya berguna di mana instalasi membutuhkan kapasitas lapangan lebih banyak tetapi ingin tetap berada dalam struktur perangkat keras VersaMax Micro.

Struktur output relai juga membuatnya praktis di kabinet di mana sisi lapangan mencakup perangkat yang digerakkan kontak seperti starter, solenoid, atau beban indikator.

Manual secara khusus mengidentifikasi jenis beban tersebut, yang membantu mendefinisikan peran produk dalam panel kontrol nyata daripada hanya dalam istilah I/O abstrak.

Catatan Pemilihan

Pemeriksaan utama adalah kebutuhan akan unit ekspansi VersaMax Micro 28-titik, struktur input 16 × 24 VDC / output relai 12, kelas catu daya 120/240 VAC, dan arsitektur VersaMax Micro yang terpasang.

Ini adalah poin kompatibilitas utama saat mengganti atau memperluas sistem dengan perangkat keras keluarga IC200UEX211.

FAQ

Q1: Unit jenis apa IC200UEX211-C itu?
Ini adalah unit ekspansi VersaMax Micro 28-titik. Lembar data produk Emerson mencantumkan IC200UEX211 sebagai ekspansi 28 titik dengan 16 input 24 VDC dan 12 output relai, sementara manual mengonfirmasi penggunaannya sebagai unit ekspansi daripada CPU mandiri.

Q2: Apa arti praktis dari 16 input dan 12 output relai?
Ini berarti modul memperluas sistem VersaMax Micro dengan format I/O campuran: 16 input lapangan digital dan 12 output gaya kontak dalam satu housing.

Kombinasi ini berguna dalam mesin ringkas di mana titik penginderaan tambahan dan beban lapangan yang dialihkan relai keduanya diperlukan tanpa membagi ekspansi ke beberapa modul terpisah.

Q3: Beban lapangan jenis apa yang dapat dikontrol oleh output relai?
Manual menyatakan bahwa dua belas output relai Form A normally open dapat mengontrol perangkat seperti starter motor, solenoid, dan indikator.

Ini juga menentukan kapasitas switching 2 A per sirkuit, yang merupakan salah satu karakteristik kinerja output yang dipublikasikan.

Q4: Mengapa kelas catu daya 120/240 VAC penting?
Karena unit ekspansi dirancang di sekitar kelas input AC tersebut. Manual memberikan daya input nominal sebagai 100 hingga 240 VAC, dengan spesifikasi frekuensi dan waktu tahan daya yang dipublikasikan, sehingga pengaturan daya kabinet yang terpasang harus sesuai dengan struktur catu daya tersebut.

Ini adalah salah satu pemeriksaan pertama dalam pekerjaan penggantian.

Q5: Apa yang harus diperiksa sebelum memesan?
Periksa nomor suku cadang yang terpasang, konfirmasikan sistem menggunakan arsitektur ekspansi VersaMax Micro, verifikasi bahwa aplikasi membutuhkan 16 input 24 VDC dan 12 output relai, dan pastikan panel menyediakan kelas daya 120/240 VAC yang benar.

Itu adalah poin kompatibilitas utama untuk keluarga IC200UEX211.
