Simatic PLC Programmable Logic Controller DP Antarmuka 6ES7153-2BA82-0XB0

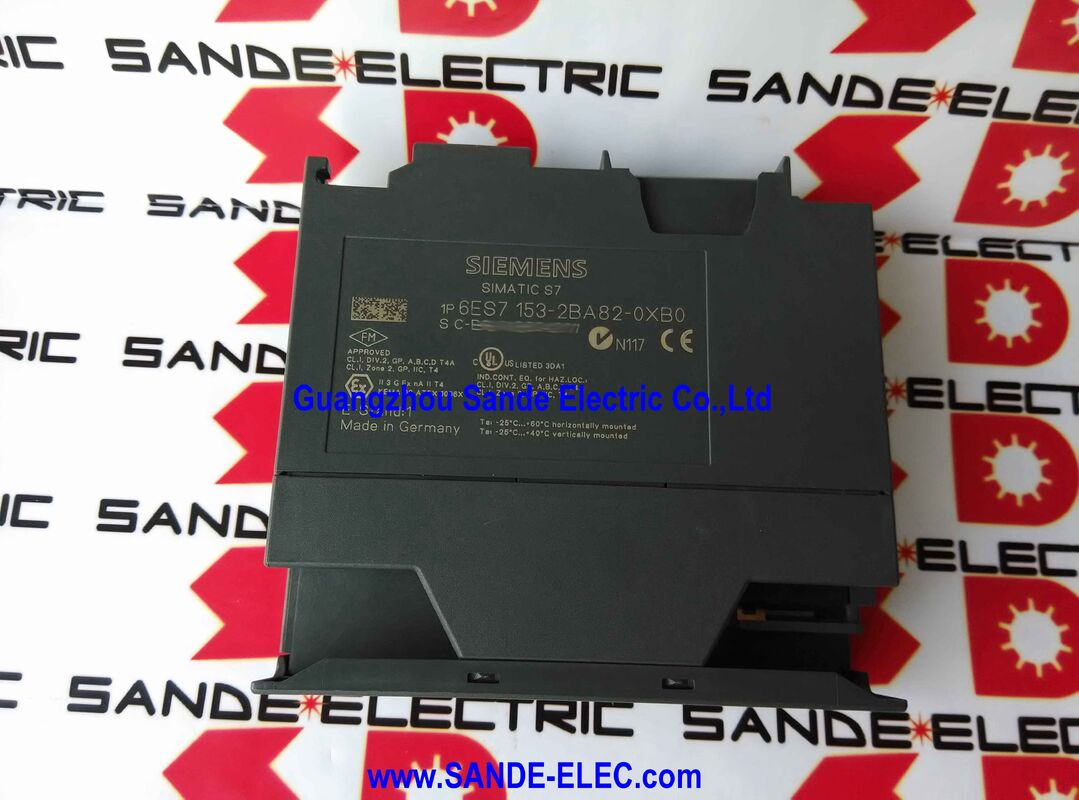

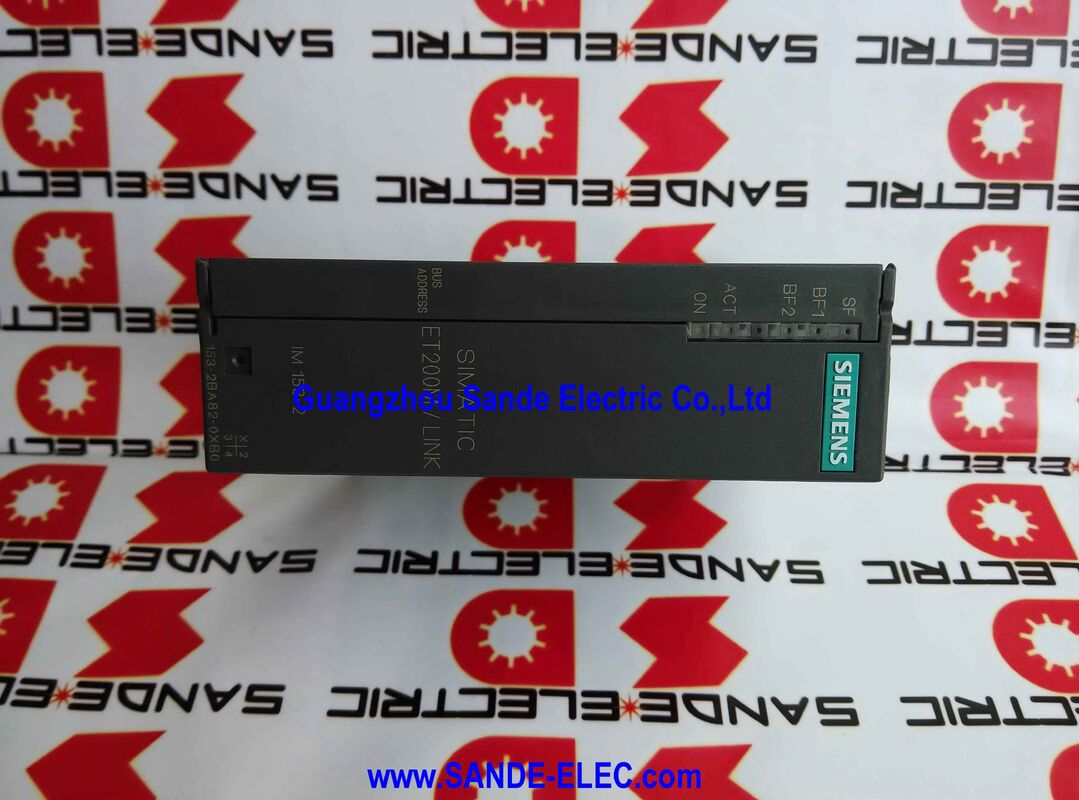

Siemens 6ES7153-2BA82-0XB0 | Modul Antarmuka SIMATIC ET 200M IM 153-2 HF — PROFIBUS DP / 12 Modul / Redundansi / Timestamping / 24VDC

Modul Antarmuka Mendefinisikan Stasiun

Di dalam stasiun I/O terdistribusi ET 200M, modul antarmuka bukanlah titik koneksi pasif — melainkan identitas stasiun di jaringan PROFIBUS DP dan pengelola aktif segala sesuatu di baliknya. 6ES7153-2BA82-0XB0 mengelola pemindaian hingga 12 modul sinyal, fungsi, dan komunikasi S7-300, menerjemahkan data I/O ke dalam ruang alamat input 244-byte dan output 244-byte yang dibaca dan ditulis oleh master PROFIBUS DP, dan menangani semua pelaporan diagnostik untuk stasiun.

Penunjukan "HF" penting untuk aplikasi di luar I/O jarak jauh dasar. HF mengidentifikasi modul antarmuka Fitur Tinggi — yang melampaui transfer data sederhana hingga operasi redundansi, penanda waktu untuk perekaman urutan peristiwa, dan kemampuan untuk menampung modul dengan kepadatan lebih tinggi dengan 64 saluran dan 32 sinyal per slot. IM 153-2 standar tanpa kualifikasi HF tidak memberikan kemampuan ini.

Spesifikasi Utama

Redundansi dan Stempel Waktu — Bukan Fitur Opsional

Redundansidalam konteks ET 200M berarti IM 153-2 HF dapat beroperasi dalam konfigurasi berpasangan — dua modul antarmuka melayani rak modul yang sama melalui dua koneksi PROFIBUS DP independen, satu ke master DP aktif dan satu lagi ke standby. Ketika pengontrol aktif gagal, sambungan DP siaga ke stasiun ET 200M sudah aktif. I/O lapangan berlanjut tanpa gangguan.

Stempel waktumencatat waktu peristiwa perubahan sinyal diskrit pada tingkat stasiun ET 200M, dengan resolusi yang sesuai untuk perekaman urutan peristiwa proses. Hal ini digunakan dalam analisis pasca-insiden untuk pabrik proses, dimana urutan kejadian sebelum perjalanan harus direkonstruksi secara akurat. Modul antarmuka standar yang tidak memiliki kemampuan cap waktu tidak dapat menyediakan data ini; kaleng IM 153-2 HF.

Pertimbangan Penggantian

Saat mengganti modul antarmuka yang gagal di stasiun ET 200M yang ada, mempertahankan penunjukan IM 153-2 HF akan mempertahankan profil komunikasi asli stasiun, penetapan slot modul, dan konfigurasi redundansi dalam konfigurasi perangkat keras master DP. Mengganti IM dengan spesifikasi lebih rendah — yang tanpa redundansi atau cap waktu — menghilangkan kemampuan yang mungkin bergantung pada konfigurasi perangkat keras STEP 7 dan program PLC, sehingga berpotensi memerlukan modifikasi program dan commissioning ulang.

Pertanyaan Umum

Q1: Apa sebenarnya yang dilakukan IM 153-2 HF di stasiun ET 200M?

Ini menghubungkan stasiun ET 200M ke jaringan PROFIBUS DP sebagai budak DP, mengelola pemindaian backplane internal hingga 12 modul S7-300, dan mentransfer data I/O di kedua arah. Ia juga menangani diagnostik tingkat stasiun, peralihan redundansi, dan data peristiwa yang diberi stempel waktu. Tanpa modul antarmuka, stasiun tidak memiliki keberadaan jaringan dan tidak ada cara untuk mentransfer data I/O ke master DP.

Q2: Mengapa sebutan HF penting?

IM 153-2 HF mencakup kemampuan redundansi, stempel waktu untuk mode isokron, dan dukungan untuk modul dengan kepadatan lebih tinggi. Varian dasar IM 153-2 menawarkan fungsionalitas koneksi yang lebih sederhana. Penunjukan HF tidak dapat dipertukarkan dengan varian standar di stasiun-stasiun di mana redundansi dan cap waktu merupakan bagian dari desain sistem.

Q3: Apa kontribusi redundansi dan cap waktu dalam praktiknya?

Redundansi menyediakan ketersediaan stasiun secara terus-menerus selama failover pengontrol di S7-400H atau konfigurasi sistem redundan lainnya — I/O bidang ET 200M tetap online selama transisi. Timestamping memberikan penandaan peristiwa sub-milidetik pada tingkat I/O, penting untuk perekaman urutan peristiwa di pabrik proses di mana analisis perjalanan memerlukan urutan perubahan sinyal yang tepat.

Q4: Fitur komunikasi apa yang disediakan modul selain perilaku dasar DP slave?

Modul ini mendukung fitur PROFIBUS DP termasuk perintah SYNC dan FREEZE untuk pembaruan keluaran tersinkronisasi dan pembekuan masukan, ditambah pertukaran data langsung (komunikasi silang) antara budak DP tanpa perutean melalui master. Fitur-fitur ini ditentukan dalam spesifikasi PROFIBUS DP dan memungkinkan koordinasi yang lebih erat antara stasiun terdistribusi dalam sistem yang dikonfigurasi LANGKAH 7.

Q5: Apa yang harus diverifikasi sebelum memesan komponen ini sebagai pengganti?

Konfirmasikan: (1) nomor komponen modul yang dipasang adalah 6ES7153-2BA82-0XB0 atau setara IM 153-2 HF; (2) stasiunnya adalah ET 200M; (3) sistem menggunakan PROFIBUS DP dengan redundansi dan cap waktu aktif dalam konfigurasi perangkat keras LANGKAH 7; (4) stasiun ini menampung hingga 12 modul S7-300; (5) suplainya 24V DC. Poin-poin ini memastikan bahwa modul pengganti sesuai dengan desain stasiun asli.
