Modul Terminal Simatic ET200S Siemens 6ES7193-4JA00-0AA0 OEM

Siemens 6ES7193-4JA00-0AA0 ∙ SIMATIC DP ET 200S Modul Terminasi ∙ Bagian Cadang, 30×106×7.5mm, 0.05kg, Lengkap Elektronika Modul Baris

Gambaran umum

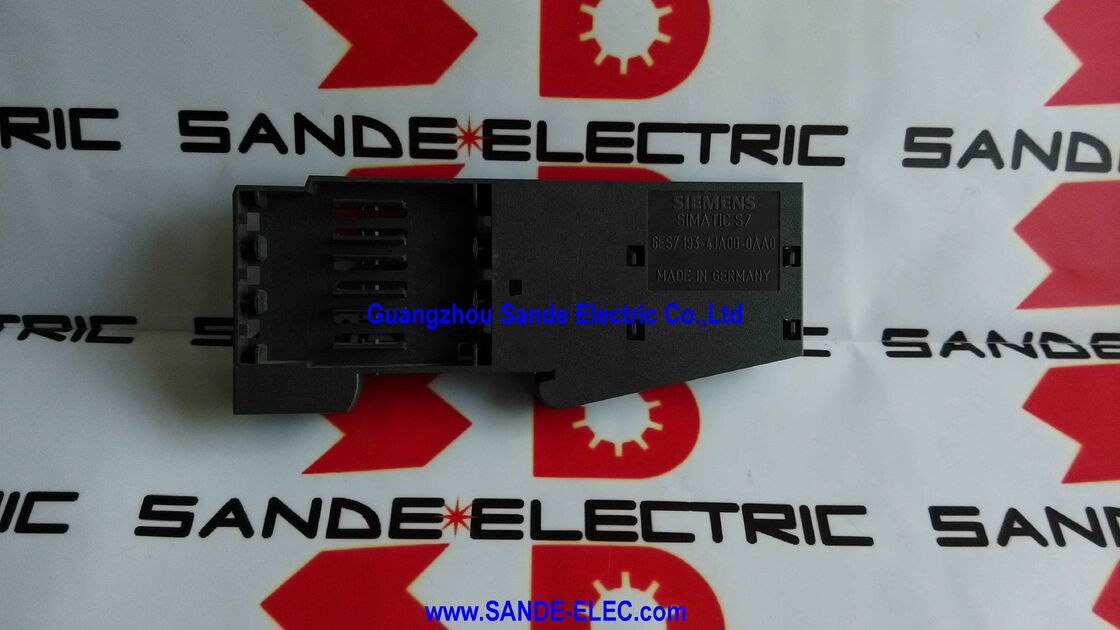

PeraturanSiemens 6ES7193-4JA00-0AA0adalah modul terminasi untuk sistem I/O terdistribusi SIMATIC ET 200S komponen kecil namun diperlukan yang menutup setiap stasiun ET 200S di ujung paling kanan.

Pada pandangan pertama, itu terlihat seperti perangkat keras sepele: modul plastik dan logam tipis, lebar 30 mm, tinggi 106 mm, dan hanya 7,5 mm dalam, beratnya 50 gram.

Tapi tanpa itu, stasiun ET 200S tidak dapat beroperasi atau dalam beberapa konfigurasi menciptakan bus backplane terbuka yang dapat menyebabkan kesalahan komunikasi, alarm diagnostik palsu,atau kerusakan pada elektronik backplane.

Arsitektur fisik sistem ET 200S menempatkan modul antarmuka (IM 151) di ujung kiri setiap stasiun,diikuti oleh modul daya dan modul elektronik yang dirakit pada modul terminal mereka di sepanjang rel stasiun.

Bus backplane internal, koneksi listrik yang menghubungkan semua modul di stasiun, harus ditutup di ujung kanan.

Modul terminasi melakukan penutupan ini: ia menyediakan pemberhentian akhir untuk perakitan mekanis dan menyelesaikan terminasi listrik dari koneksi bus internal.

An ET 200S station missing its termination module is like a backplane with an open connector — the dangling bus connections become a source of noise pickup and can prevent the interface module from correctly initialising the station.

Dokumentasi Siemens ET 200S menentukan modul terminasi sebagai komponen yang diperlukan dalam setiap konfigurasi stasiun, bukan aksesori opsional.

Karena ukurannya yang kecil dan beratnya yang ringan, modul terminasi adalah salah satu komponen yang paling mungkin hilang atau tersesat selama perakitan stasiun, modifikasi,atau pemeliharaan, itulah sebabnya Siemens menyimpannya sebagai suku cadang dengan nomor pesanan khusus ini..

Spesifikasi Utama

ET 200S Arsitektur Mengapa Terminasi Penting

SIMATIC ET 200S adalah platform I/O terdistribusi granular Siemens yang dirancang untuk menempatkan tepat jumlah titik I/O yang tepat di setiap lokasi mesin daripada memaksa modul I/O yang terlalu besar.

Setiap stasiun ET 200S dibangun modul demi modul: modul antarmuka pertama, kemudian modul daya, kemudian kombinasi modul input digital 2 saluran, modul output digital 2 saluran,Modul analog 2 saluran, dan elektronik khusus lainnya masing-masing dipasangkan dengan modul terminal yang membawa kabel medan.

Stasiun dapat sebesar satu modul elektronik atau sebesar konfigurasi maksimum modul antarmuka yang didukung.

Di dalam perakitan ini, bus internal menghubungkan semua modul dari kiri ke kanan di sepanjang rel DIN.

Modul antarmuka mengemudi bus di ujung kiri, mengarahkan data komunikasi PROFIBUS DP, daya logika 24V DC, dan sinyal identifikasi modul di semua modul elektronik yang terpasang.

Bus harus diakhiri di ujung kanan untuk mencegah refleksi dan untuk memberi sinyal kepada modul antarmuka bahwa pemindaian telah mencapai ujung stasiun.

Tanpa modul terminasi, dua masalah muncul. the last terminal module in the row lacks its right-side locking mechanism — some terminal module designs rely on the termination module's mechanical engagement to secure the last module firmly to the rail.

Secara listrik, ujung bus terbuka dapat menghasilkan kesalahan komunikasi dalam siklus diagnostik modul antarmuka.Kedua masalah diselesaikan dengan benar menginstal modul terminasi sebagai elemen akhir di sisi kanan setiap stasiun ET 200S.

Dimensi dan Bentuk Fisik 30×106×7.5mm

Modul penghentian itu ramping 7.kedalaman 5mm dan lebar 30mm dicocokkan dengan profil modul terminal ET 200S ia mengintegrasikan flush dengan stasiun dirakit tanpa menonjol di luar modul elektronik.

Ketinggian 106 mm sejajar dengan ketinggian modul ET 200S standar, mempertahankan penampilan stasiun yang seragam pada rel DIN.

Dimensi ini menjelaskan berat modul 50g.

Meskipun ringan, rumah modul terminasi terbuat dari plastik rekayasa yang sama seperti komponen ET 200S lainnyakontaminasi udara) yang khas dari lingkungan kabinet kontrol.

Modul ini tidak memerlukan sumber daya eksternal, tidak ada konfigurasi, dan tidak ada pengaturan perangkat keras STEP 7. Fungsinya sepenuhnya pasif:itu menutup koneksi yang diterima dari modul aktif terakhir di baris.

Membeli Modul Penghentian Pertimbangan Pemeliharaan Praktis

Karena satu modul terminasi diperlukan per stasiun ET 200S, sebuah fasilitas dengan beberapa stasiun ET 200S di seluruh peralatan produksinya membutuhkan nomor yang sesuai satu per stasiun yang dipasang,ditambah stok pemeliharaan.

Berat 0,05 kg dan dimensi kompak berarti beberapa modul terminasi dapat disimpan di ruang kecil dengan biaya minimal.

Skenario yang paling umum di mana modul terminasi menjadi cadangan kritis adalah:

Peningkatan stasiun:Menambahkan modul elektronik ke stasiun ET 200S yang sudah ada membutuhkan penghapusan modul terminasi, memasukkan modul baru, dan memasang kembali modul terminasi di posisi paling kanan yang baru.Jika modul terminasi hilang atau rusak selama proses ini, stasiun tidak bisa dioperasikan kembali.

Pemindahan stasiun:Memindahkan stasiun ET 200S selama konfigurasi ulang mesin kadang-kadang mengakibatkan modul terminasi hilang di antara komponen lain selama pembongkaran.Memiliki spare di tangan menghindari penundaan menunggu penggantian untuk dipesan dan dikirim.

Pengoperasian stasiun baru:When commissioning a new ET 200S station from individual component purchases — particularly in markets where components are sourced from multiple suppliers — the termination module may not be included with the module kit if ordered separatelyMemastikan itu ada pada tagihan bahan mencegah penundaan hari perakitan.

FAQ

T1: Apakah satu modul terminasi diperlukan per stasiun ET 200S, atau per rak?

Satu modul terminasi diperlukan per stasiun ET 200S secara khusus, satu di ujung paling kanan dari setiap stasiun modul perakitan.

Tidak seperti beberapa sistem PLC modular di mana komponen terminasi diperlukan per segmen rel,Arsitektur ET 200S menggunakan satu modul terminasi per stasiun lengkap terlepas dari berapa banyak elektronik dan modul terminal yang dipasang di stasiun tersebut.

Jika suatu fasilitas memiliki empat stasiun ET 200S yang terpisah di lokasi mesin yang berbeda, dibutuhkan empat modul terminasi.

T2: Modul ini terdaftar sebagai suku cadang. Apakah ini berarti awalnya termasuk dengan komponen ET 200S lainnya?

Ya. Dalam pengiriman sistem ET 200S asli, modul terminasi biasanya disertakan dengan paket modul antarmuka atau sebagai bagian dari kit stasiun.

6ES7193-4JA00-0AA0 terdaftar sebagai suku cadang karena tujuan utamanya di pasar adalah sebagai pengganti modul terminasi yang hilang, rusak, atau hilang di instalasi yang ada.

Untuk stasiun ET 200S baru yang dibangun dari nol, modul terminasi harus secara eksplisit dimasukkan dalam daftar pembelian komponen,karena mungkin atau mungkin tidak termasuk dalam pesanan modul individu dari distributor.

T3: Dapatkah modul terminasi 6ES7193-4JA00-0AA0 digunakan dengan kedua varian PROFIBUS DP dan PROFINET ET 200S?

Fungsi modul terminasi adalah terminasi bus listrik mekanis dan pasif tidak membawa elektronik spesifik protokol.

6ES7193-4JA00-0AA0 secara fisik kompatibel dengan stasiun ET 200S berdasarkan kedua modul antarmuka PROFIBUS DP (IM 151-1, IM 151-3 untuk PROFINET),karena geometri konektor bus backplane internal sama di semua jenis stasiun ET 200S.

Modul terminasi hanya menutup koneksi bus apa pun yang diterimanya dari modul elektronik / terminal terakhir di baris, terlepas dari protokol jaringan stasiun.

T4: Apakah stasiun ET 200S menghasilkan alarm diagnostik jika modul terminasi hilang?

The interface module can detect the absence of the termination module in some configurations — particularly when the station's configuration stored in the PROFIBUS master (STEP 7 HW Config) expects a specific station structure.

Jika stasiun gagal melaporkan dengan benar selama pemindaian bus, master DP menghasilkan kesalahan diagnostik budak.

Dalam prakteknya, beberapa konfigurasi ET 200S dapat beroperasi tanpa menghasilkan alarm kritis langsung, tetapi modul terminasi yang hilang menciptakan risiko kesalahan komunikasi intermiten,terutama di lingkungan berisik listrik.

Menginstal modul terminasi selalu tindakan yang benar, bahkan jika tidak ada alarm langsung terlihat.

P5: Berapa jumlah maksimum modul elektronik yang dapat dipasang di satu stasiun ET 200S sebelum modul terminasi?

Jumlah maksimum modul elektronik per stasiun ET 200S tergantung pada varian modul antarmuka.hingga 63 modul elektronik dapat dipasang di satu stasiun (meskipun maksimum praktis sering dibatasi oleh kapasitas arus catu daya dan campuran modul tertentu)Dengan IM 151-3 PN (PROFINET), maksimum juga tergantung pada varian.

Terlepas dari jumlah modul, persis satu modul terminasi diperlukan selalu di posisi paling kanan stasiun, setelah modul elektronik terakhir.
