Papan Sirkuit CNC Fanuc Baru Papan Driver Servo A16B-2202-0184

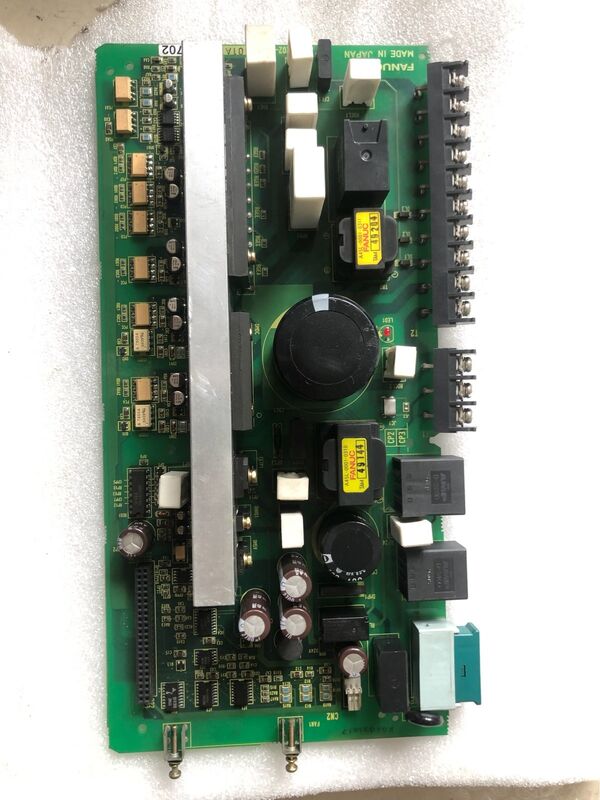

A16B-2202-0184 FANUC A16B-2202 Series PCB 018x Range / Alpha Drive Board / CNC Drive Spare

A16B-2202 FANUC Alpha Drive Board Family

Seri A16B-2202 adalah keluarga papan komponen drive Alpha FANUC yang dikonfirmasi meliputi papan kabel, PCB antarmuka daya, dan papan sirkuit internal untuk penguat servo Alpha,modul pasokan listrik, dan drive spindle.

Papan yang dikonfirmasi dalam seri A16B-2202 termasuk PCB yang melayani:

• Modul servo Alpha SVM (papan kabel servo amplifier)
• Modul catu daya alfa PSM (dipastikan: A16B-2202-0542 di dalam A06B-6081-H103 PSM)
• Modul spindle SPM alfa

A16B-2202-0184 di posisi 018x menempati kisaran awal penomoran A16B-2202 kisaran 018x mencerminkan generasi komponen drive Alpha sebelumnya dalam seri.

Informasi Produk Utama

A16B-2202 Papan Penggerak Layer Power Interface

Modul drive FANUC Alpha menggunakan papan seri A16B-2202 sebagai PCB antarmuka tahap daya dalam setiap modul drive.

Koneksi tahap daya:Sinyal drive gerbang rute, output sensor arus, dan sinyal deteksi kesalahan antara perangkat keras daya modul drive dan PCB kontrolnya.

Pemantauan perlindungan:Mengumpulkan suhu, arus berlebihan, dan sinyal kesalahan bus dari tahap daya dan menyajikannya ke elektronik kontrol untuk tindakan perlindungan.

Routing konektor:Memberikan titik koneksi fisik untuk terminal daya, kabel sensor, dan sinyal kontrol dalam struktur modul drive.

Skenario Aplikasi

Alpha kesalahan papan drive:Servo FANUC Alpha atau modul catu daya mengembangkan kesalahan tahap daya. A16B-2202-0184 diidentifikasi dari labelnya di dalam modul drive. Penggantian mengembalikan fungsi drive.

Pemeliharaan drive:Fasilitas produksi yang memelihara peralatan penggerak FANUC Alpha menyimpan A16B-2202-0184 untuk modul penggerak tertentu di mana ia dipasang.

FAQ

T1: Bagaimana saya mengkonfirmasi A16B-2202-0184 adalah papan yang benar untuk drive FANUC Alpha saya?

Baca nomor bagian dari label papan di dalam modul drive. jika dibaca A16B-2202-0184, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan tabel suku cadang manual pemeliharaan FANUC Alpha yang berlaku untuk mengkonfirmasi posisi papan dalam modul penggerak tertentu.

T2: Apa hubungan antara A16B-2202-0184 dan PCB kontrol dalam modul drive yang sama?

Modul penggerak alfa terdiri dari dua papan utama. A16B-2202-0184 menangani koneksi tingkat daya, routing drive gerbang, sensing arus, dan pengumpulan sinyal kesalahan dari tahap daya.Sebuah kontrol terpisah PCB menangani drive algoritma, komunikasi, dan servo regulasi. keduanya harus berfungsi dengan benar untuk drive untuk beroperasi.

T3: Gejala alarm drive apa yang menunjukkan kesalahan papan A16B-2202-0184?

Alarm tahap daya overcurrent, kesalahan gerbang IGBT, atau anomali arus fase yang muncul secara konsisten pada drive enable menunjukkan kesalahan papan drive.dan tes pasokan dengan benar tapi alarm tingkat daya tetap, A16B-2202-0184 adalah prioritas diagnostik berikutnya.

T4: Apa tindakan pencegahan ESD dan keselamatan yang berlaku saat menangani A16B-2202-0184?

Pasang daya pada sistem drive FANUC Alpha sepenuhnya. Pastikan tegangan bus DC berada di bawah tingkat yang aman sebelum mengakses papan internalPegang A16B-2202-0184 dengan tali pergelangan tangan anti-statis pada permukaan yang aman dari ESD.
