Modul PLC Papan Sirkuit CNC Fanuc Antarmuka Coder Posisi A20B-2100-0270

A20B-2100-0270 | FANUC Antarmuka Detektor Posisi 4 Sumbu PCB — SDU1 / 16i / 18i / 21i Antarmuka Umpan Balik Sumbu CNC

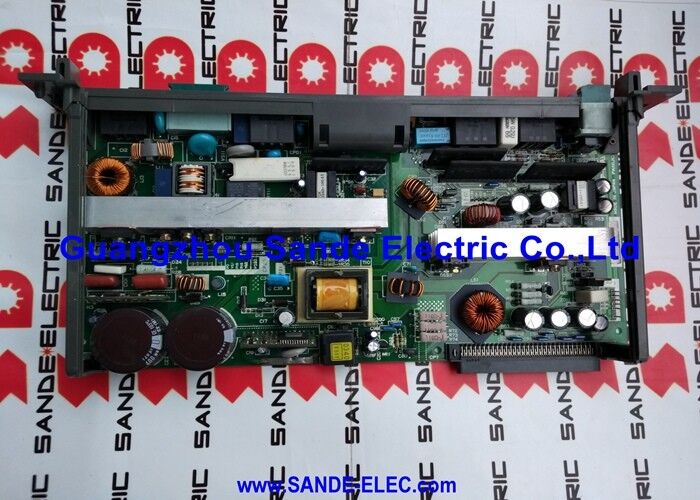

A20B-2100-0270 — PCB di dalam Modul Antarmuka Detektor SDU1

A20B-2100-0270 adalah papan sirkuit tercetak di jantung modul FANUC A02B-0236-C203 SDU1 (Servo/Scale Detector Unit). Modul ini adalah lapisan antarmuka perangkat keras yang berada di antara unit kontrol CNC seri FANUC i dan detektor posisi — encoder atau skala linier yang dipasang pada sumbu servo peralatan mesin.

Dalam arsitektur CNC seri i FANUC, modul SDU1 (berisi A20B-2100-0270) menangani sinyal detektor posisi untuk empat sumbu dasar:

Pengkondisian sinyal:PCB menerima encoder mentah atau sinyal umpan balik skala dari setiap sumbu dan mengkondisikannya — menyaring, menyangga, dan mengubahnya menjadi format yang diperlukan oleh algoritma kontrol servo CNC untuk penghitungan posisi dan kecepatan.

Pemantauan kesalahan:PCB memantau sinyal detektor yang masuk untuk mencari anomali — kabel putus, pulsa hilang, dan kesalahan level sinyal yang mengindikasikan kegagalan encoder atau skala — menghasilkan kondisi alarm yang sesuai di CNC.

Spesifikasi Utama

A02B-0236-C203 — Rakitan Modul SDU1

PCB A20B-2100-0270 dipasang di dalam modul A02B-0236-C203 SDU1. Modul SDU1 lengkap menyediakan rumah mekanis, konektor, dan komponen tambahan (termasuk sekering Alpha A60L-0001-0290#LM20) di samping PCB A20B-2100-0270. Dalam instalasi peralatan mesin yang lebih besar, beberapa modul SDU dapat dikonfigurasi dengan modul master utama dan modul budak untuk menangani sumbu tambahan di luar empat sumbu dasar.

Skenario Aplikasi

Kesalahan antarmuka detektor posisi pada i-series CNC:Pusat permesinan FANUC 18i mengembangkan kondisi alarm servo pada satu atau lebih sumbu — sinyal detektor posisi dari sumbu tersebut tidak dibaca dengan benar oleh CNC. Modul A02B-0236-C203 SDU1 diidentifikasi sebagai kesalahan, dengan A20B-2100-0270 sebagai PCB di dalamnya. Penggantian PCB mengembalikan umpan balik posisi sumbu yang benar.

Penggantian antarmuka encoder CNC 16i:Pusat belok FANUC Seri 16i memerlukan penggantian PCB antarmuka detektor posisi sebagai bagian dari perombakan unit kontrol CNC.

Pertanyaan Umum

Q1: Apa perbedaan antara A20B-2100-0270 (PCB) dan A02B-0236-C203 (modul)?

A20B-2100-0270 adalah papan sirkuit tercetak kosong — komponen elektronik yang berisi sirkuit pemrosesan sinyal. A02B-0236-C203 adalah rakitan modul SDU1 lengkap — wadah, konektor, dan rakitan elektronik lengkap yang mencakup A20B-2100-0270 sebagai PCB inti ditambah sekering Alpha dan komponen lainnya. Jika PCB rusak, A20B-2100-0270 dapat diganti secara mandiri jika rumah modul dan konektor tidak rusak.

Q2: Alarm CNC apa yang menunjukkan kesalahan A20B-2100-0270?

Kesalahan antarmuka detektor posisi menghasilkan alarm servo di FANUC CNC — biasanya SV0360 (pembuat kode pulsa terputus), SV0380 (pengkode terputus), atau alarm sinyal umpan balik terkait pada satu atau lebih sumbu. Penunjukan sumbu alarm menunjukkan jalur umpan balik sumbu mana yang gagal, menunjuk ke sirkuit antarmuka detektor tertentu pada A20B-2100-0270. Jika encoder itu sendiri dan kabelnya diuji dengan benar tetapi alarm tetap ada, PCB adalah fokus diagnostik.

Q3: Apakah A20B-2100-0270 mendukung umpan balik skala linier serta encoder putar?

Modul SDU1 dan PCB A20B-2100-0270 dirancang untuk berinteraksi dengan jenis detektor posisi FANUC — encoder pulsa putar pada motor servo dan, dengan konverter antarmuka yang sesuai, sistem skala linier. Jenis detektor spesifik yang didukung bergantung pada konfigurasi perangkat keras modul SDU1 dan dokumentasi perangkat keras seri FANUC i yang berlaku untuk CNC yang dimaksud.

Q4: Tindakan pencegahan ESD apa yang berlaku saat menangani A20B-2100-0270?

Matikan unit kontrol CNC sepenuhnya sebelum mengakses modul SDU1 atau PCB-nya. Tangani A20B-2100-0270 dengan tali pergelangan tangan antistatis yang diarde pada permukaan yang aman terhadap ESD. PCB berisi sirkuit pemrosesan sinyal analog yang presisi untuk umpan balik encoder — sirkuit ini sangat sensitif terhadap pelepasan muatan listrik statis. Ganti sekring Alpha (A60L-0001-0290#LM20) jika putus saat terjadi kegagalan.
