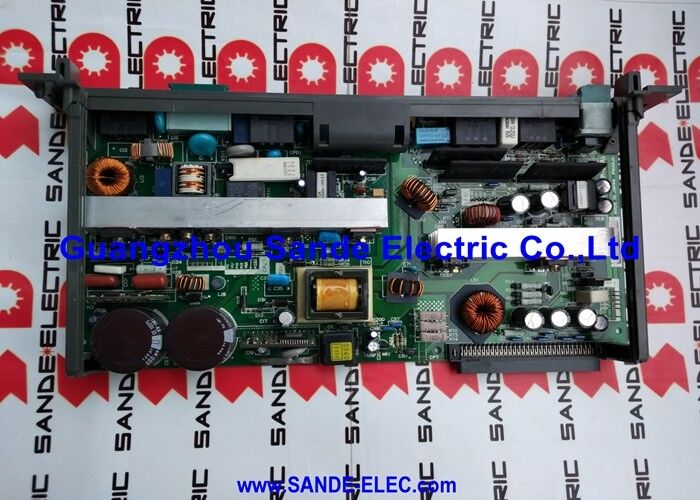

CPU utama Fanuc Power Mate Power Supply Board A20B-1004-0960

A20B-1004-0960 ∙ FANUC A20B-1004 Series Power Supply ∙ 096x Range / CNC dan Automation Power Supply Spare

A20B-1004 FANUC's CNC Power Supply Board Series

Seri A20B-1004 adalah keluarga papan catu daya FANUC bagian dari rangkaian PCB A20B yang luas yang mencakup papan kontrol CNC, papan antarmuka servo drive, modul memori,dan PCB catu daya di beberapa generasi produk FANUC.

Dalam arsitektur CNC FANUC, power supply boards in the A20B-1004 series convert incoming AC or DC supply voltages to the regulated DC output rails that the CNC's internal electronics require — providing the low-voltage power (typically 5V, ± 15V, 24V) yang menggerakkan papan logika, antarmuka encoder, modul komunikasi, dan panel operator.

A20B-1004-0960 di posisi 096x menempati kisaran yang ditentukan dalam seri A20B-1004.

Informasi Produk Utama

FANUC Power Supplies dalam Sistem CNC

Sumber daya CNC seperti A20B-1004-0960 melakukan fungsi penting untuk setiap papan di unit kontrol:

Output DC yang diatur:Menghasilkan dan menstabilkan beberapa rel tegangan DC (5V untuk logika, ± 15V untuk sirkuit analog, 24V untuk I/O dan panel operator) yang didistribusikan ke semua papan di rak kontrol CNC.

Pembatasan masuk:Mengontrol arus pengisian kondensator pada saat daya untuk mencegah pemicu perangkat perlindungan pasokan di hulu.

Perlindungan overvoltage dan overcurrent:Memantau setiap rel pasokan untuk kondisi kesalahan dan menghasilkan alarm pelindung sebelum papan hilir rusak.

Skenario Aplikasi

Gangguan catu daya CNC:Sebuah sistem CNC FANUC kehilangan daya kontrol layar menjadi gelap dan tidak ada fungsi yang merespons. Sumber daya A20B-1004-0960 diidentifikasi sebagai kesalahan. Penggantian mengembalikan daya kontrol ke CNC.

Cadangan pemeliharaan yang direncanakan:Fasilitas produksi yang memelihara persediaan peralatan CNC FANUC A20B-1004-0960 untuk sistem tertentu di mana peralatan ini dipasang.

FAQ

Q1: Bagaimana saya mengkonfirmasi A20B-1004-0960 adalah catu daya yang benar untuk FANUC CNC saya?

Baca nomor bagian dari label papan yang dipasang di dalam unit kontrol CNC. Jika dibaca A20B-1004-0960, ini adalah penggantian yang dikonfirmasi.Referensi silang dengan diagram tata letak papan manual pemeliharaan FANUC CNC yang berlaku untuk mengkonfirmasi posisi pemasangan catu daya dan spesifikasi tegangan keluaran.

T2: Gejala apa yang menunjukkan kegagalan catu daya A20B-1004-0960?

Kegagalan catu daya biasanya mempengaruhi semua papan CNC secara bersamaan: tampilan gelap tanpa respon, kegagalan hidup tanpa tampilan alarm, tegangan keluar yang salah pada rel pasokan,atau perilaku CNC yang tidak menentu di berbagai fungsi. membedakan dari kesalahan single-board (yang mempengaruhi satu fungsi tertentu)

T3: Apakah mengganti A20B-1004-0960 mempengaruhi data CNC yang tersimpan?

Papan pasokan listrik tidak menyimpan parameter atau program CNC. Mengganti A20B-1004-0960 tidak mempengaruhi data yang tersimpan. Namun, jika kegagalan PSU menyebabkan kehilangan daya tiba-tiba tanpa matikan yang tepat,Memverifikasi modul memori CNC (SRAM), FROM) utuh setelah diganti sebelum kembali ke produksi.

T4: Apa tindakan pencegahan ESD dan keselamatan yang berlaku saat menangani A20B-1004-0960?

Matikan CNC dan isolasi pasokan listrik sebelum mengakses unit kontrol.Papan pasokan listrik membawa sirkuit tegangan tinggi di samping sinyal kontrol tegangan rendah ¢ pastikan semua rel pasokan dimatikan sebelum ditangani. Berurusan dengan tali pergelangan tangan anti-statis di tanah pada permukaan yang aman ESD.
