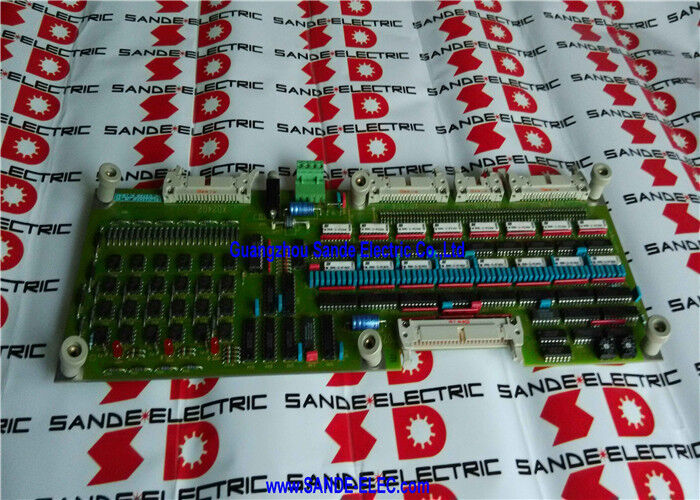

Papan Sirkuit Siemens Sinumerik Sistem 3 Modul Input Output 800 6FX1124-6AD02

6FX1124-6AD02∙ Siemens SINUMERIK I/O Submodule 64 Input Digital / 32 Output Digital / SINUMERIK 810 / 820 / Sistem 800

6FX1124-6AD02 ¢ Digital I/O untuk CNC SINUMERIK generasi lama

6FX1124-6AD02 adalah submodul I/O digital untuk keluarga kontrol CNC SINUMERIK khususnya platform SINUMERIK 3, 810, 820, dan System 800.Ini adalah generasi lama SINUMERIK CNC yang melayani alat mesin, pusat pemesinan, dan pusat pemutar dari tahun 1980-an hingga awal 2000-an.6FX1124-6AD02 menyediakan antarmuka I / O mesin yang menghubungkan logika kontrol internal CNC ke sinyal mesin eksternal.

Spesifikasi Utama

64 Input dan 32 Output ️ Mesin CNC I/O

Dalam sistem pengendalian alat mesin berbasis SINUMERIK, modul I/O digital seperti 6FX1124-6AD02 membentuk lapisan koneksi fisik antara CNC dan alat mesin:

64 input digital:Membaca keadaan ON/OFF dari sinyal mesin diskrit ‡ saklar batas pada setiap sumbu (overtravel positif dan negatif), saklar posisi referensi, saklar kunci pintu, sensor tingkat pendingin,pemutar tekanan hidraulik dan pneumatikDengan 64 input, 6FX1124-6AD02 menyediakan jumlah I/O yang substansial untuk pengumpulan sinyal pusat pemesinan yang lengkap.

32 output digital:Mengemudi aktuator mesin diskrit dari logika PMC (Programmable Machine Controller) CNC ‡ katup solenoid untuk pendingin, udara, pelumasan, dan sirkuit hidrolik;coil relay untuk kontrol kontaktor; lampu indikator; dan perintah pemasangan rem spindle.

Skenario Aplikasi

Kegagalan submodul I/O di pusat pengolahan SINUMERIK 810:Sebuah pusat pengolahan CNC SINUMERIK 810 mengembangkan kesalahan I/O. ¢ CNC kehilangan beberapa sinyal mesin secara bersamaan, atau input atau output tertentu gagal merespons.6FX1124-6AD02 diidentifikasi sebagai submodul yang rusak dari tampilan alarm mesin dan diagnostik I / O. Penggantian mengembalikan operasi I / O mesin yang benar.

Perencanaan pemeliharaan:Fasilitas produksi yang memelihara peralatan CNC SINUMERIK 3 atau 820 yang lebih tua menyimpan 6FX1124-6AD02 sebagai suku cadang untuk sistem kontrol khusus di mana ia dipasang.

FAQ

T1: Bagaimana saya mengkonfirmasi 6FX1124-6AD02 adalah modul I/O yang benar untuk SINUMERIK CNC saya?

Membaca nomor bagian dari submodul yang terpasang label di dalam rak. Jika membaca 6FX1124-6AD02, ini adalah penggantian dikonfirmasi.Referensi silang dengan gambar listrik mesin dan manual pemeliharaan SINUMERIK untuk mengkonfirmasi posisi rak modul dan penugasan I/O.

T2: Apa fungsi dari 3 konektor input pada 6FX1124-6AD02?

Tiga konektor input mendistribusikan 64 input digital di tiga titik konektor fisik memberikan pengelompokan sinyal input secara logis berdasarkan area mesin atau fungsi,dan menjaga ukuran konektor individu dapat dikelolaSetiap kelompok konektor membawa sebagian dari jumlah total 64 input, kabel dari area mesin tertentu sinyal.

T3: Apakah 6FX1124-6AD02 membutuhkan konfigurasi atau parameterisasi setelah diganti?

Penugasan I/O digital untuk sistem CNC SINUMERIK 3, 810 dan 820 didefinisikan melalui data mesin CNC dan program tangga PMC yang tidak disimpan di submodul I/O itu sendiri.Mengganti 6FX1124-6AD02 tidak memerlukan konfigurasi I/O masuk kembaliSetelah memasang pengganti, verifikasi bahwa setiap input dan output merespon dengan benar melalui layar diagnostik I / O CNC.

T4: Apa tindakan pencegahan ESD yang berlaku saat menangani 6FX1124-6AD02?

Kabin kontrol SINUMERIK 3/810/820 harus dimatikan sebelum mengakses submodul yang dipasang di rak.Pegang 6FX1124-6AD02 dengan tali pergelangan tangan anti-statis yang dibumi di permukaan yang aman dari ESD Simpan dalam kemasan anti- statis antara penghapusan dan pemasangan.
