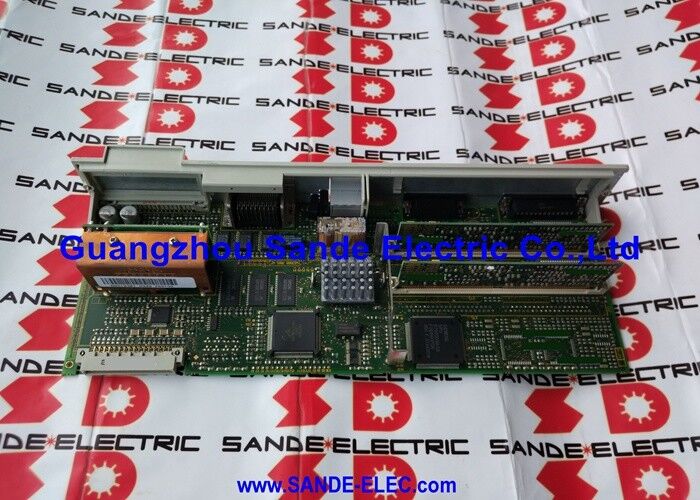

Siemens Simodrive 611 Digital High Performance Direct MEAS Sistem 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0 | Modul Kinerja Digital Siemens SIMODRIVE 611-D — Loop Tertutup / Sistem Pengukuran Langsung / Unit Kontrol Kinerja CNC

6SN1118 — Rangkaian Unit Kontrol Kinerja SIMODRIVE 611-D

6SN1118-0DK23-0AA0 termasuk dalam rangkaian unit kontrol kinerja 6SN1118 — modul plug-in yang menyediakan lapisan kecerdasan dalam modul penggerak SIMODRIVE 611-D. Dalam sub-keluarga 6SN1118-0Dxx23:

Penunjukan DK23 dalam 6SN1118 mengidentifikasi kombinasi spesifik konfigurasi sumbu dan tipe sistem pengukuran — dibedakan dari DG21 (sumbu 1, dijelaskan di atas) dengan huruf konfigurasi "K" dan kode varian "23".

Spesifikasi Utama

Aplikasi — Dimana Pengukuran Langsung Penting

Pusat permesinan presisi tinggi:Pemesinan lima sumbu komponen ruang angkasa, pemesinan cetakan dan cetakan, serta pengeboran jig presisi — di mana kesalahan posisi sumbu akibat kesalahan pitch sekrup timah atau penyimpangan termal akan merambat langsung ke kesalahan dimensi pada benda kerja.

Mesin penggiling:Penggerindaan presisi memerlukan pemeliharaan akurasi posisi tingkat mikron sepanjang siklus penggilingan yang panjang meskipun terjadi ekspansi termal. Pengukuran langsung melalui encoder linier mengoreksi perluasan ini secara real-time.

Sumbu CMM (Mesin Pengukur Koordinat):Sumbu mesin pengukur harus memiliki keakuratan posisi yang terverifikasi dan tidak bergantung pada keausan mekanis — pembuat enkode langsung memberikan keakuratan ini secara independen, apa pun kondisi sekrup bola atau rak.

Skenario Aplikasi

Kesalahan sumbu pengukuran langsung SIMODRIVE 611-D:Peralatan mesin CNC dengan sumbu pengukuran langsung menimbulkan kesalahan kontrol posisi pada satu sumbu — modul kinerja loop tertutup dengan kemampuan pengukuran langsung diidentifikasi sebagai kesalahan. 6SN1118-0DK23-0AA0 dipasang sebagai penggantinya. Kontrol posisi akurasi tinggi yang benar dipulihkan.

Komisioning penggerak pusat permesinan presisi tinggi:Pusat permesinan presisi dengan encoder linier di semua sumbu sedang dioperasikan dengan drive SIMODRIVE 611-D. 6SN1118-0DK23-0AA0 dipasang di setiap modul penggerak yang terhubung ke sumbu pengukuran langsung.

Pertanyaan Umum

Q1: Apa peningkatan akurasi praktis dari pengukuran langsung melalui umpan balik khusus motorik?

Akurasi pemosisian dari encoder motor saja dibatasi oleh kesalahan pitch lead-screw, ekspansi termal lead-screw, dan backlash. Sistem lead-screw pada umumnya mencapai akurasi posisi ±5–15 mikron. Dengan pengukuran encoder linier langsung melalui modul seperti 6SN1118-0DK23-0AA0, loop posisi ditutup pada posisi sumbu sebenarnya — menghilangkan kesalahan pitch dan penyimpangan termal dari anggaran kesalahan, mencapai ±1–3 mikron bergantung pada resolusi encoder.

Q2: Jenis encoder apa yang didukung oleh 6SN1118-0DK23-0AA0 untuk saluran pengukuran langsung?

Modul kinerja pengukuran langsung SIMODRIVE 611-D menerima encoder linier atau putar resolusi tinggi untuk saluran pengukuran langsung — biasanya Heidenhain atau skala linier setara dengan sin/cos 1Vpp atau antarmuka digital. Jenis dan resolusi encoder spesifik yang didukung oleh 6SN1118-0DK23-0AA0 dikonfirmasi dari deskripsi fungsi dan dokumentasi perangkat keras Siemens SIMODRIVE 611-D yang berlaku.

Q3: Dapatkah 6SN1118-0DK23-0AA0 digunakan tanpa encoder pengukuran langsung — hanya menggunakan encoder motor?

Modul pengukuran kinerja langsung biasanya dapat beroperasi dalam mode hanya encoder motor ketika input encoder langsung tidak terhubung — tetapi hal ini meniadakan tujuan modul dengan spesifikasi lebih tinggi. Penggunaan 6SN1118-0DK23-0AA0 tanpa encoder langsung menggantikan modul kinerja standar dan tidak memanfaatkan kemampuan pengukuran langsung. Konfirmasikan dari dokumentasi SIMODRIVE 611-D apakah pengoperasian hanya encoder motor didukung untuk varian khusus ini.

Q4: Apakah penggantian 6SN1118-0DK23-0AA0 memerlukan pencadangan dan pemulihan parameter?

Ya — Unit kontrol kinerja SIMODRIVE 611-D menyimpan parameter penggerak khusus sumbu. Saat mengganti 6SN1118-0DK23-0AA0, parameter drive (termasuk data konfigurasi encoder motor dan encoder langsung) harus dicadangkan sebelum dilepas dan dikembalikan ke unit pengganti melalui fungsi manajemen data drive SINUMERIK CNC. Perhatian khusus diperlukan pada parameter penskalaan encoder langsung — parameter ini harus diatur dengan benar untuk skala linier spesifik yang dipasang pada sumbu mesin.
