CP 5412 Communication Processor Siemens A2 ISA Card 6GK1541-2BA00

6GK1541-2BA00 | Kartu PROFIBUS ISA Siemens SIMATIC NET CP 5412/A2 — Koneksi PG/PC ke PROFIBUS / 16-Bit / Versi 2

CP 5412/A2 — Gerbang PROFIBUS untuk PG dan PC

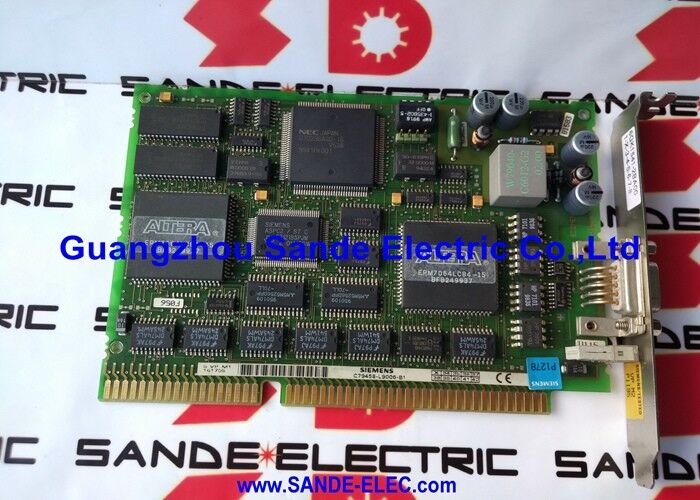

6GK1541-2BA00 adalah CP 5412/A2 — papan prosesor komunikasi SIMATIC NET yang dipasang di slot bus ISA PC dan menyediakan antarmuka master atau slave PROFIBUS. Kartu ini merupakan solusi perangkat keras standar untuk menghubungkan Siemens PG (Perangkat Pemrograman) dan PC serba guna yang menjalankan STEP 5, STEP 7, atau perangkat lunak rekayasa dan diagnostik SIMATIC lainnya ke jaringan fieldbus PROFIBUS DP/FMS.

CP 5412/A2 ("A2" = perangkat keras versi 2) menyediakan lapisan fisik PROFIBUS, pengaturan waktu, dan penanganan protokol yang tidak dapat disediakan oleh port paralel atau serial PC standar — PROFIBUS memerlukan komunikasi real-time spesifik yang ditangani oleh kartu prosesor khusus secara independen dari CPU utama PC.

Spesifikasi Utama

PROFIBUS — Standar Fieldbus Industri

PROFIBUS (Process Field Bus) adalah standar fieldbus industri yang banyak digunakan dalam sistem Siemens SIMATIC PLC, mesin SINUMERIK CNC, sistem penggerak SIMODRIVE, dan instrumentasi proses:

PROFIBUS DP (Periferal Terdesentralisasi):Varian paling umum — dirancang untuk pertukaran data cepat antara pengontrol utama (PLC atau CNC) dan budak I/O terdistribusi (stasiun I/O jarak jauh, drive, sensor). DP beroperasi pada kecepatan hingga 12 Mbit/s.

PROFIBUS FMS (Spesifikasi Pesan Lapangan):Varian lama untuk pertukaran data antar perangkat lapangan cerdas — lebih jarang digunakan dibandingkan DP.

6GK1541-2BA00 CP 5412/A2 memberi PC kemampuan untuk bertindak sebagai node master atau slave PROFIBUS — memungkinkan perangkat lunak pemrograman STEP 5 atau STEP 7 untuk terhubung secara online ke PLC, membaca diagnostik, memantau status I/O, dan mengunduh program langsung melalui jaringan PROFIBUS.

Skenario Aplikasi

Koneksi jaringan PG/PC ke PROFIBUS:PG Siemens yang menjalankan perangkat lunak rekayasa LANGKAH 7 perlu terhubung ke jaringan PROFIBUS DP untuk memprogram atau mendiagnosis sistem SIMATIC S7 PLC. 6GK1541-2BA00 CP 5412/A2 menyediakan antarmuka PROFIBUS dari slot ISA PG.

Akses diagnostik untuk sistem PROFIBUS lama:Seorang teknisi pemeliharaan perlu mendiagnosis jaringan PROFIBUS DP lama menggunakan PG atau PC industri dengan slot ISA. Kartu 6GK1541-2BA00 menyediakan koneksi jaringan fisik dan penanganan protokol untuk perangkat lunak diagnostik.

Pertanyaan Umum

Q1: Perangkat lunak apa yang diperlukan untuk menggunakan 6GK1541-2BA00 untuk komunikasi PROFIBUS?

CP 5412/A2 memerlukan driver Windows dan perangkat lunak SIMATIC NET — biasanya disertakan sebagai bagian dari paket Perangkat Lunak SIMATIC NET PC atau instalasi perangkat lunak rekayasa LANGKAH 7. Alamat PROFIBUS kartu dan parameter komunikasi dikonfigurasi melalui alat konfigurasi antarmuka SIMATIC NET. Versi perangkat lunak spesifik harus kompatibel dengan sistem operasi host dan revisi perangkat keras CP 5412/A2.

Q2: Sistem operasi apa yang didukung 6GK1541-2BA00?

CP 5412/A2 dirancang untuk sistem operasi Microsoft Windows saat ini selama periode produksinya — terutama Windows NT, Windows 98, dan Windows 2000. Dukungan untuk sistem operasi yang lebih baru bergantung pada versi perangkat lunak SIMATIC NET yang tersedia untuk perangkat keras CP 5412. Revisi perangkat keras A2 sesuai dengan lingkungan perangkat lunak yang tersedia pada akhir tahun 1990an dan awal tahun 2000an.

Q3: Apa perbedaan antara kartu CP 5412/A2 dan kartu PROFIBUS CP yang lebih baru (seperti CP 5611)?

CP 5412/A2 (6GK1541-2BA00) menggunakan bus ISA lama — cocok dengan slot ekspansi ISA yang ditemukan di perangkat PG lama dan PC industri dari tahun 1990an. Kartu selanjutnya seperti CP 5611 dan CP 5613 menggunakan bus PCI, yang menggantikan ISA dalam arsitektur PC modern. Kartu PCI menyediakan bandwidth bus yang lebih tinggi dan kompatibel dengan perangkat keras PC generasi saat ini. CP 5412/A2 dikhususkan untuk peralatan yang dilengkapi ISA — tidak dapat dipasang di slot PCI.

Q4: Kabel dan konektor PROFIBUS apa yang diperlukan dengan 6GK1541-2BA00?

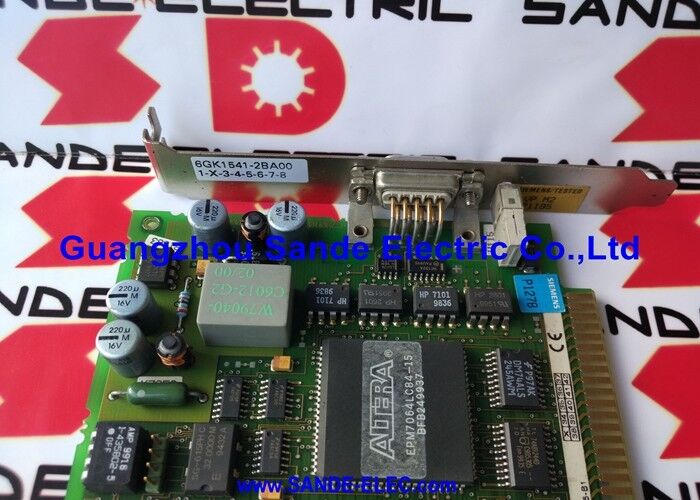

PROFIBUS DP/FMS menggunakan kabel twisted-pair berpelindung khusus dengan impedansi karakteristik 150 Ω — kabel bus PROFIBUS tipe A atau tipe B. Koneksi ke CP 5412/A2 dilakukan melalui konektor betina Sub-D 9-pin standar di braket kartu, dengan kabel sinyal A dan B kabel PROFIBUS dihubungkan ke posisi pin yang ditentukan. Untuk pemasangan di ujung fisik segmen PROFIBUS, resistor terminasi 150 Ω harus diaktifkan pada node pertama dan terakhir pada kabel.

Q5: Apakah 6GK1541-2BA00 merupakan master atau slave PROFIBUS DP?

CP 5412/A2 dapat beroperasi sebagai master PROFIBUS DP Kelas 1 (pengontrol utama yang mengelola pertukaran I/O siklis dengan budak DP), master DP Kelas 2 (master pemrograman dan diagnostik — peran yang digunakan oleh LANGKAH 7 atau LANGKAH 5 untuk akses online), atau sebagai budak DP (di mana PC merespons permintaan I/O dari master PLC). Peran pengoperasian dikonfigurasi melalui perangkat lunak SIMATIC NET — kartu perangkat keras mendukung ketiga mode tersebut.
