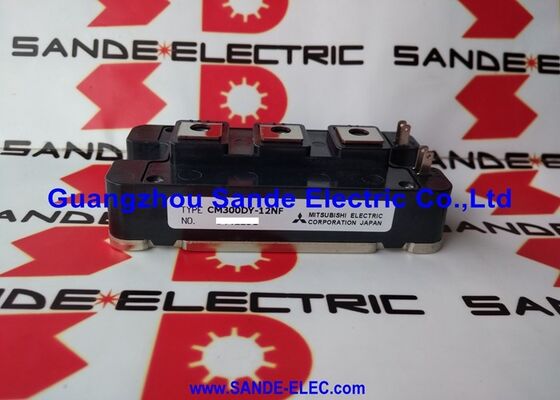

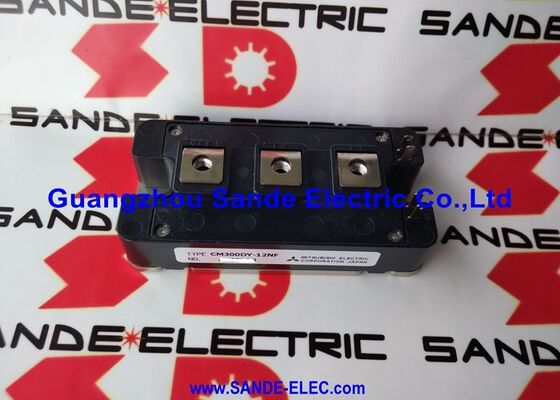

CM300DY-12NF | Powerex Dual IGBTMOD™ NF-Series — 300A / 600V / Half Bridge / FWDi Super Cepat / Konversi Daya Industri

IGBTMOD Ganda — Blok Bangunan Setengah Jembatan

CM300DY-12NF adalah setengah jembatan — dua transistor IGBT dalam konfigurasi seri yang membentuk satu kaki fase dari inverter tiga fase. Jika format six-pack (seperti Fuji 6MBP) mengintegrasikan ketiga kaki fase dalam satu modul, CM300DY-12NF menyediakan satu kaki fase dalam satu waktu — tiga modul CM300DY-12NF membangun satu jembatan tiga fase yang lengkap.

IGBT atas (sisi tinggi):Mengalihkan koneksi bus DC positif ke output fase motor.

IGBT lebih rendah (sisi rendah):Mengalihkan output fase motor ke bus return DC negatif.

Setiap IGBT memiliki dioda roda bebas pemulihan super cepat (FWDi) yang terhubung terbalik — menyediakan jalur arus balik untuk beban motor induktif ketika IGBT mati.

Spesifikasi Utama

Aplikasi

Penggerak motor industri:Penggerak frekuensi variabel untuk motor induksi di kelas 37–75kW dari suplai 400V — modul setengah jembatan 300A / 600V menyediakan satu kaki fase per modul, dengan tiga modul melengkapi inverter tiga fase penuh.

Inverter industri:Konversi DC ke AC untuk catu daya tak terputus (UPS), filter daya aktif, dan sistem inverter grid-tie di instalasi industri dan komersial.

Catu daya mode sakelar daya tinggi:Desain SMPS yang besar untuk proses elektrokimia industri, peralatan plasma, dan peralatan manufaktur semikonduktor — di mana arus kontinu 300A CM300DY-12NF memungkinkan konversi DC berdaya tinggi.

Inverter traksi:Inverter tambahan kendaraan kereta api dan sistem penggerak kendaraan industri yang memerlukan peralihan kelas 300A.

Energi terbarukan:Tahapan konverter turbin angin dan desain inverter surya skala utilitas memerlukan kemampuan switching kelas 600V dan 300A yang andal.

Pengelasan dan pemotongan plasma:Catu daya las berbasis inverter dan sistem pemotongan plasma — di mana peralihan cepat modul memungkinkan pengoperasian inverter frekuensi tinggi yang efisien.

Aplikasi pulsa tegangan tinggi:Kemampuan pemblokiran 600V dan peralihan 300A CM300DY-12NF juga telah diterapkan dalam sistem daya berdenyut untuk aplikasi penelitian ilmiah dan industri.

Pertanyaan Umum

Q1: Berapa banyak modul CM300DY-12NF yang diperlukan untuk membangun inverter tiga fase yang lengkap?

Tiga modul — satu per kaki fase (U, V, W). Setiap CM300DY-12NF menyediakan sakelar IGBT atas dan bawah untuk satu fase keluaran. Tiga modul diparalelkan pada bus DC dan sambungan fasa keluarannya untuk membentuk jembatan tiga fasa yang lengkap. Pendekatan modular ini memungkinkan penggantian per fase ketika hanya satu modul yang rusak, tanpa mengganti seluruh jembatan.

Q2: Apa pentingnya FWDi pemulihan super cepat di CM300DY-12NF?

Ketika IGBT aktif, dioda freewheeling komplementer yang menghantarkan arus induktor harus berhenti mengalir — tetapi dioda pemulihan lambat menghasilkan lonjakan arus pemulihan balik yang besar sebelum mencapai keadaan pemblokiran. Lonjakan ini mengalir melalui IGBT switching, meningkatkan kerugian switching dan menghasilkan noise EMC. FWDi pemulihan super cepat seri NF meminimalkan lonjakan ini — mengurangi kerugian dan menyederhanakan penyaringan EMC dalam desain penggerak motor.

Q3: Berapa torsi pemasangan yang berlaku untuk pemasangan sasis CM300DY-12NF?

Powerex menentukan torsi pemasangan untuk sekrup pelat dasar CM300DY-12NF — biasanya 2–3 N·m untuk perangkat keras pemasangan modul. Torsi rendah menghasilkan kontak termal yang tidak memadai, meningkatkan Rth(ch) dan meningkatkan suhu sambungan pada arus beban tertentu. Torsi berlebih berisiko memecahkan substrat keramik DCB. Konfirmasikan dari lembar data CM300DY-12NF untuk spesifikasi torsi yang tepat. Oleskan senyawa antarmuka termal secara merata sebelum pemasangan.

Q4: Dapatkah CM300DY-12NF dioperasikan secara paralel untuk meningkatkan kapasitas saat ini?

Pengoperasian paralel dimungkinkan tetapi memerlukan perhatian yang cermat terhadap pembagian arus. IGBT dengan koefisien suhu positif VCE(sat) — karakteristik seri NF — menyeimbangkan diri secara termal secara paralel: modul yang berjalan lebih panas memiliki VCE(sat) yang lebih tinggi sehingga membawa arus yang secara proporsional lebih kecil. Namun, perbedaan induktansi yang menyimpang pada tata letak bus bar antara modul paralel menyebabkan ketidakseimbangan arus dinamis selama peralihan. Pengoperasian IGBT paralel memerlukan tata letak bus bar simetris dan modul yang cocok dari batch yang sama.
