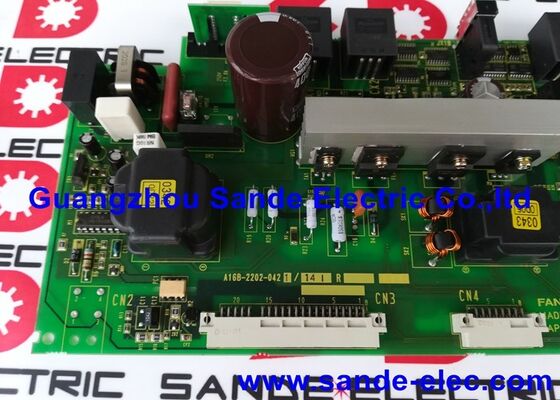

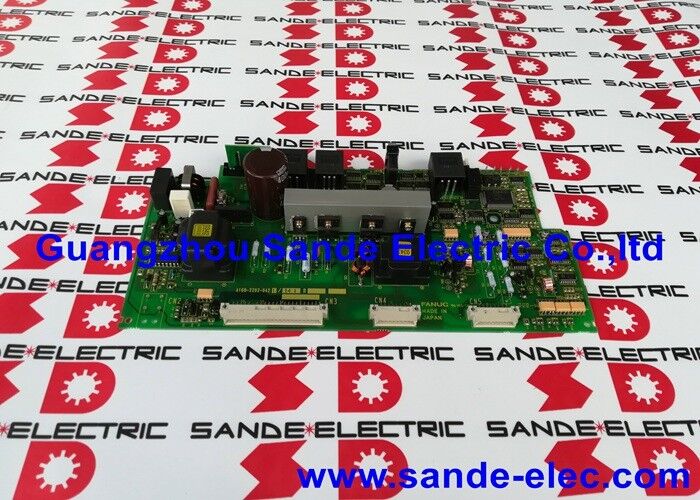

A16B-2202-0421 Papan Fanuc A16B22020421 A16B-22O2-O421

A16B-2202-0421∙ FANUC Alpha PSM Servo Power Supply Control PCB PSM-15 ke PSM-55 / 200VAC / 283V325VDC Regenerative / DC Bus

Sumber Bus DC untuk Semua Drive Alpha

Dalam sistem servo seri FANUC Alpha, kabinet drive berisi tiga jenis modul pada bus DC bersama:

• PSM (Power Supply Module):Mengkonversi AC ke DC bus, semua modul lainnya berasal dari bus ini.
• SVM (Servo Module):Mengemudi servo motor dari DC bus.
• SPM (Spindle Module):Mengemudi motor spindle dari bus DC.

PSM adalah dasar listrik dari seluruh sistem penggerak. Tidak ada servo motor berputar, tidak ada spindle berjalan, dan tidak ada bus DC yang ada kecuali PSM berfungsi dengan benar.

A16B-2202-0421 adalah kontrol PCB di dalam PSM. Ini mengelola rectification dan power factor koreksi sirkuit, memantau DC bus tegangan,melaksanakan urutan pemadaman daya pada perintah atau alarm, dan menangani fungsi regenerasi mengembalikan energi pengereman motor dari bus DC kembali ke catu daya AC.

Spesifikasi Utama

Kode Alarm PSM

PSM menghasilkan kode alarm yang ditampilkan oleh CNC ketika terjadi kesalahan.

• AL-01:Listrik yang berlebihan di modul daya utama
• AL-02:Kipas pendingin berhenti
• AL-03:Suhu sumur panas tinggi secara abnormal
• AL-04:Tegangan bus DC turun
• AL-05:Kondensator utama tidak diisi ulang dalam waktu yang ditentukan
• AL-06:Sumber daya input tidak normal
• AL-07:Tegangan bus DC tinggi secara abnormal

Skenario Aplikasi

Diagnosis alarm PSM:Sistem penggerak FANUC Alpha menghasilkan alarm AL-04 persisten (turunnya tegangan DC) setelah menyala.dan tahap daya utama (papan kabel dan perangkat daya) diuji sebagai utuh. Papan kontrol A16B-2202-0421 diidentifikasi sebagai sumber kesalahan. Penggantian mengembalikan pengaturan tegangan bus DC PSM.

Perbaikan pemeliharaan sistem penggerak:Selama perombakan yang dijadwalkan dari kabin drive seri Alpha,A16B-2202-0421 diganti sebagai bagian dari pembaruan PCB proaktif untuk mencegah kegagalan papan kontrol PSM terkait usia pada sistem produksi siklus kerja tinggi.

FAQ

T1: Jika PSM menunjukkan alarm AL-07 (overvoltage bus DC), apakah ini selalu menunjukkan kesalahan papan kontrol?

AL-07 dapat memiliki beberapa penyebab: kesalahan papan kontrol, sirkuit regenerasi gagal mencegah energi kembali ke jaringan,atau kejadian decelerasi tiba-tiba dengan inersia tinggi yang sementara melebihi kapasitas regenerasi. Memverifikasi bahwa ramp decelerasi dalam parameter CNC tidak diatur terlalu agresif sebelum menggantikan A16B-2202-0421.papan kontrol atau tahap daya adalah sumber kesalahan yang mungkin.

T2: Dapatkah A16B-2202-0421 digunakan dengan model PSM yang memiliki akhiran BM (misalnya, A06B-6087-H115#BM)?

Persis #BM menunjukkan varian yang ditandai CE dari modul PSM. PCB kontrol yang sesuai untuk varian yang ditandai CE ini adalah A16B-2202-0424, bukan A16B-2202-0421.Kedua versi papan ini spesifik untuk varian modul masing-masing dan tidak dapat ditukar. Konfirmasi apakah PSM yang dipasang adalah varian standar atau BM sebelum memesan papan kontrol pengganti.

T3: Apa itu papan kabel, dan apakah perlu diganti pada saat yang sama dengan A16B-2202-0421?

PSM berisi dua PCB utama: papan kontrol (A16B-2202-0421) dan papan kabel (varian A20B-1006-xxxx yang spesifik untuk rating daya PSM).Papan kabel menangani koneksi daya arus tinggiPapan kontrol mengelola pengaturan dan logika perlindungan.konektor rusak hanya papan kontrol A16B-2202-0421 yang perlu diganti dalam kegagalan papan kontrol.

T4: Apakah aman untuk menguji A16B-2202-0421 dengan menyalakan PSM tanpa modul SVM atau SPM yang terhubung?

PSM dapat membangun bus DC tanpa modul beban yang terhubung. Ini adalah tes isolasi yang valid untuk memverifikasi fungsi PSM sebelum menghubungkan kembali modul drive.Kondensator bus DC akan mengisi 283 ∼ 325 VDC. Perhatikan semua tindakan pencegahan keamanan tegangan tinggi: jangan pernah menyentuh terminal bus DC atau komponen internal saat unit dihidupkan.Tunggu untuk siklus debit kondensator (biasanya 5~10 menit) sebelum mengakses interior PSM.

T5: Bagaimana A16B-2202-0421 berinteraksi dengan CNC selama urutan shutdown terkontrol?

CNC mengirim perintah power off ke PSM melalui sinyal servo enable sebelum memotong daya AC dalam shutdown terkontrol.A16B-2202-0421 merespon dengan memerintahkan tahap daya untuk menghentikan regenerasi, memungkinkan bus DC untuk melepaskan ke tingkat yang aman melalui jalur impedansi terkontrol, dan kemudian matikan.Urutan ini mencegah kehancuran tegangan bus DC tiba-tiba yang dapat merusak parameter drive atau menyebabkan masalah mekanis dari kehilangan daya sumbu tiba-tiba.
