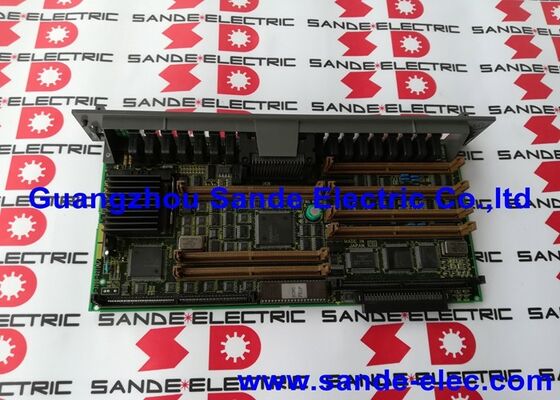

FANUC A16B-3200-0210 CPU Board A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | Papan CPU Utama FANUC Seri 18 Model C — Intel i486DX2 / 66MHz / 32-bit / 6-Axis / 18-MC / 18-TC / 180-MC

Seri 18C — Yang Terakhir dari Generasi Pra-i

FANUC Seri 18 Model C (FS18C) mewakili iterasi terakhir platform CNC Seri 18 sebelum transisi ke perangkat keras 18i (generasi i). Model C memperkenalkan prosesor Intel i486DX2 — peningkatan signifikan dari prosesor 8-bit dan 16-bit sebelumnya yang digunakan pada Model A dan Model B Seri 18 — dengan tetap mempertahankan arsitektur dasar rangkaian produk Seri 18.

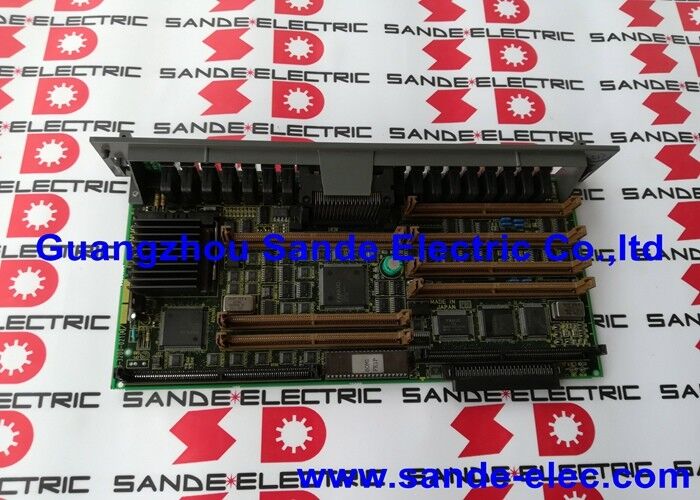

Mesin yang dibangun pada platform 18-C masih dalam layanan produksi aktif. A16B-3200-0210 adalah papan utama untuk sistem ini — PCB pusat yang terhubung dengan semua modul opsi SMD, dan papan yang menentukan batas fisik dari apa yang dapat dikonfigurasikan oleh CNC 18-C.

Spesifikasi Utama

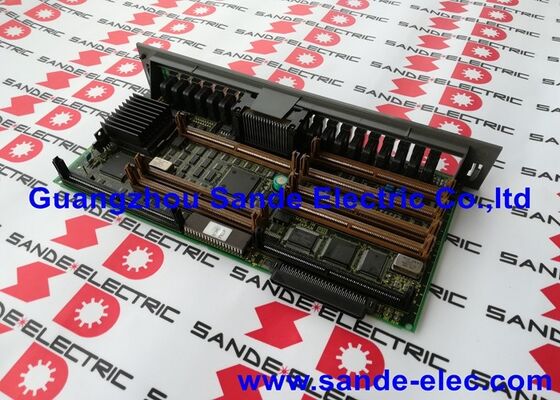

Sembilan Slot Modul — Konfigurasi Sistem Melalui Modul SMD

A16B-3200-0210 disediakan sebagai papan dasar generik tanpa modul plug-in SMD (Surface Mount Device). Sembilan slot modul pada board menerima modul yang menentukan kemampuan sistem spesifik:

• Modul SRAM:Parameter yang didukung baterai dan penyimpanan program
• Modul Flash ROM (DARI):Perangkat lunak sistem dan penyimpanan program jangka panjang
• Modul DRAM:Memori kerja untuk pemrosesan CPU
• Modul kontrol servo:Antarmuka kontrol sumbu
• Modul antarmuka servo:Koneksi bus servo FSSB atau Tipe-A
• Modul kontrol spindel:Antarmuka spindel analog atau digital
• Modul I/O periferal:Antarmuka I/O mesin
• Modul tampilan CRT/LCD:Antarmuka kontrol tampilan
• Modul komunikasi:Opsi RS-232, RS-422, atau Ethernet

Desain modular inilah yang menjadi alasan mengapa papan ini "disertakan tanpa modul SMD" — kombinasi modul menjadikan papan khusus untuk mesin dan tipe CNC tertentu. Papan A16B-3200-0210 generik menerima kombinasi valid apa pun dari modul-modul ini agar sesuai dengan konfigurasi asli mesin yang dipasang.

Skenario Aplikasi

Kegagalan papan utama pusat permesinan 18-MC:Pusat permesinan dengan FANUC 18-MC CNC gagal melakukan booting. Setelah mengonfirmasi integritas catu daya, A16B-3200-0210 diidentifikasi sebagai titik kegagalan. Memasang papan pengganti — dengan modul SMD asli dipasang ulang — diikuti dengan pemulihan parameter dari cadangan akan mengembalikan pusat permesinan ke produksi.

Penggantian papan tengah belok 18-TC:Papan utama pusat pembubutan mengalami kesalahan intermiten yang menyebabkan penyetelan ulang secara acak. Papan pengganti A16B-3200-0210 mengembalikan operasi yang stabil dengan modul SMD dan perangkat lunak CNC yang ada.

Perombakan pemeliharaan CNC:Pusat permesinan 18-MC yang lebih tua menjalani perombakan CNC yang komprehensif. A16B-3200-0210 diganti sebagai bagian dari pembaruan tingkat dewan sementara semua modul SMD diperiksa dan dipasang ulang.

Pertanyaan Umum

Q1: Modul SMD apa yang harus dipesan secara terpisah untuk melengkapi sistem A16B-3200-0210 lengkap?

Modul yang dibutuhkan bergantung pada konfigurasi CNC 18-C tertentu. Minimal: modul FROM (perangkat lunak sistem CNC), modul SRAM (parameter dan program), dan modul DRAM (memori kerja). Modul servo, spindel, dan komunikasi bergantung pada jumlah sumbu mesin dan jenis penggerak. Identifikasi jenis modul yang dipasang dari papan utama asli sebelum memesan penggantinya — nomor komponen modul dicetak pada setiap label modul SMD.

Q2: Apakah A16B-3200-0210 kompatibel dengan CNC Seri 16C?

A16B-3200-0210 dikonfirmasi untuk platform Seri 18C/18M/T. Meskipun beberapa sumber mencantumkan papan ini dalam dokumentasi Seri 16/18 Model B, Seri 16C dan 18C menggunakan perangkat keras papan utama yang terkait namun berbeda. DNC Electronics mencatat ini adalah "papan CPU utama utama untuk sistem kontrol Fanuc 18-C." Konfirmasikan model CNC target — 16C atau 18C — sebelum memesan, karena nomor komponen papan yang berdekatan melayani 16C.

Q3: Berapa kapasitas penyimpanan program maksimum yang dapat dicapai dengan board ini?

Penyimpanan program ditentukan oleh modul FROM dan SRAM yang dipasang pada A16B-3200-0210 — bukan oleh papan utama itu sendiri. Sembilan slot modul pada board menerima berbagai modul kapasitas FROM, dan modul SRAM dengan ukuran berbeda menentukan jumlah dan ukuran program yang dapat disimpan dengan cadangan baterai. Kombinasi modul FROM dan SRAM menentukan konfigurasi penyimpanan program total pada sistem.

Q4: Apakah pemasangan A16B-3200-0210 mengharuskan semua parameter dan program dimasukkan kembali?

Ya, jika modul SMD tidak dibawa dari papan yang rusak. Modul SRAM menyimpan parameter dan program (dengan cadangan baterai). Jika modul SRAM dari papan asli masih utuh dan ditransfer ke A16B-3200-0210 pengganti, data CNC akan disimpan. Jika modul SRAM juga gagal, diperlukan pemulihan lengkap dari cadangan. Inilah sebabnya mengapa pencadangan parameter secara teratur merupakan praktik pemeliharaan yang penting.

Q5: Dapatkah opsi prosesor RISC ditambahkan ke A16B-3200-0210 untuk meningkatkan kinerja?

DNC Electronics mencatat bahwa A16B-3200-0210 "dapat dijalankan dengan beberapa jenis PCB OPTION dan prosesor RISC untuk tugas tambahan." Beberapa sistem FANUC CNC menawarkan papan co-prosesor RISC opsional untuk mempercepat fungsi tertentu — terutama pembuatan kontur berkecepatan tinggi dan pandangan ke depan yang canggih. Slot modul A16B-3200-0210 dapat menampung papan opsi ini. Periksa manual koneksi dan pemeliharaan FANUC Seri 18C untuk daftar lengkap papan opsi yang didukung dan persyaratan pemasangannya.
