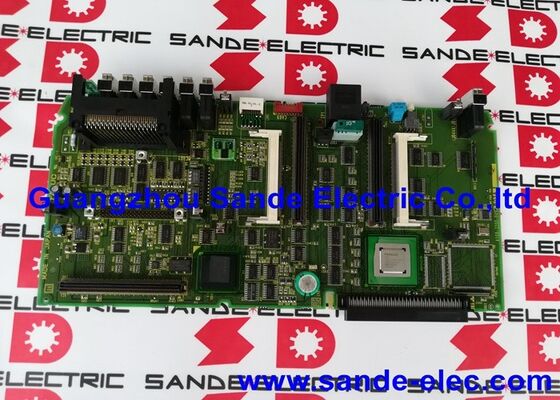

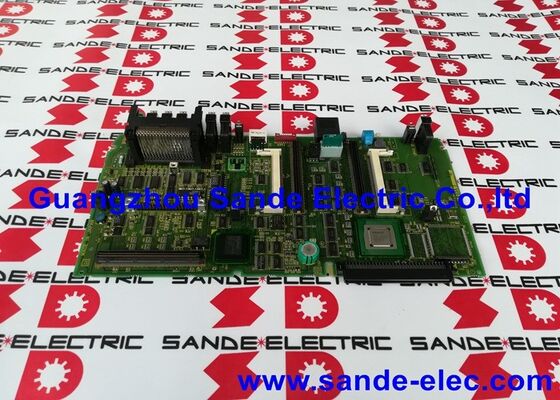

Papan pengontrol FANUC A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 | FANUC 0i Mate-B Main CPU PCB — Central Master Board untuk Sistem CNC Seri 0i Mate Model B

0i Mate — Platform CNC yang Ringkas dan Ekonomis dari FANUC

FANUC Seri 0i Mate adalah cabang keluarga 0i CNC yang ringkas dan berfokus pada ekonomi. Jika 0i standar menargetkan peralatan mesin serba guna, 0i Mate dirancang untuk aplikasi mesin yang lebih sederhana — mesin bubut 2 sumbu dan 3 sumbu, pusat permesinan kecil, dan mesin bor produksi yang memerlukan CNC yang hemat biaya tanpa mengorbankan keandalan.

Penunjukan "Mate" sangat penting: ini berarti jumlah I/O berkurang dan kapasitas sumbu lebih rendah dibandingkan dengan platform 0i penuh, sehingga cocok untuk jenis mesin sederhana yang tidak memerlukan kemampuan 0i penuh. Namun, perangkat kerasnya menggunakan kualitas dan arsitektur FANUC yang sama dengan keluarga 0i yang lebih luas.

A16B-3200-0495 adalah papan CPU utama untuk generasi Model B dari platform 0i Mate ini — PCB utama yang terhubung dengan semua papan dan modul lain di unit kontrol 0i Mate-B.

Informasi Produk Utama

Peran Dewan Utama — Semuanya Terhubung Di Sini

A16B-3200-0495 adalah papan tempat semua komponen lain di unit kontrol 0i Mate-B meneruskan sinyal dan dayanya. Modul opsi, modul memori, papan antarmuka I/O, dan kartu antarmuka servo semuanya terhubung ke konektor bus dan bidang belakang papan utama. Ketika papan utama gagal:

• Tampilan CNC menjadi kosong atau gagal diinisialisasi
• Tidak ada pergerakan sumbu yang dimungkinkan — antarmuka servo tidak dapat menerima perintah
• Logika urutan PMC tidak dapat dijalankan — interlock mesin dan kontrol aktuator berhenti
• Komunikasi dengan panel operator dan perangkat eksternal terputus

Semua ini berasal dari satu papan. Mengganti A16B-3200-0495 dengan pengganti yang dikonfigurasi dengan benar — dengan modul memori SMD yang berlaku dipasang ulang — akan memulihkan semua fungsi sistem secara bersamaan.

Skenario Aplikasi

Kegagalan mesin bubut CNC 0i Mate-B:Mesin bubut CNC 2 sumbu dengan kontrol 0i Mate-B gagal dihidupkan. Layar tidak menunjukkan respons setelah dihidupkan. Setelah memastikan catu daya berfungsi dengan benar, A16B-3200-0495 diidentifikasi sebagai papan utama yang rusak. Memasang parameter pengganti dan memulihkan dari cadangan akan mengembalikan mesin bubut ke produksi.

Perbaikan unit kontrol CNC:Dealer peralatan mesin yang memperbarui sistem 0i Mate-B lama menggantikan papan utama A16B-3200-0495 sebagai bagian dari perombakan unit kontrol menyeluruh, memastikan mesin yang diperbarui dimulai dengan dasar perangkat keras yang baru.

Pertanyaan Umum

Q1: Apa perbedaan antara 0i Mate-B dan 0i-B CNC standar?

0i Mate-B adalah versi konfigurasi yang dikurangi dari platform 0i-B, dirancang untuk peralatan mesin yang lebih sederhana dengan sumbu yang lebih sedikit (biasanya 2-3) dan persyaratan I/O yang lebih rendah. Standar 0i-B mendukung lebih banyak sumbu, lebih banyak I/O, dan lebih banyak papan opsi. Keduanya menggunakan arsitektur perangkat keras yang serupa, tetapi papan utamanya memiliki nomor komponen yang berbeda — 0i Mate-B menggunakan A16B-3200-0495 sedangkan 0i-B menggunakan seri A16B-3200-0490/0491. Mereka tidak bisa dipertukarkan.

Q2: Modul SMD apa yang harus ditransfer dari papan asli ke pengganti A16B-3200-0495?

Modul FROM (perangkat lunak sistem CNC), modul SRAM (parameter dan program), dan modul DRAM apa pun yang dipasang pada papan utama asli harus diidentifikasi, dilepas dengan hati-hati, dan dipasang kembali pada posisi slot yang sama pada papan pengganti. Modul-modul ini membawa data khusus mesin. Tanpanya, CNC akan memberi alarm saat startup dengan perangkat lunak sistem atau kesalahan parameter yang hilang.

Q3: Apakah A16B-3200-0495 memerlukan pemrograman setelah instalasi?

Papan itu sendiri tidak memerlukan pemrograman firmware — papan ini beroperasi menggunakan perangkat lunak sistem CNC yang disimpan dalam modul FROM. Namun, jika modul FROM atau SRAM dari board asli juga gagal, perangkat lunak sistem CNC harus diinstal ulang dan semua parameter CNC dimasukkan kembali. Inilah sebabnya mengapa pencadangan parameter lengkap sebelum penggantian papan utama sangat penting.

Q4: Dapatkah A16B-3200-0495 diperbaiki di tingkat dewan?

Perbaikan tingkat papan pada papan CPU utama FANUC ditawarkan oleh pusat perbaikan elektronik spesialis CNC. Untuk mesin yang kritis terhadap produksi, penggantian langsung biasanya lebih cepat daripada perbaikan. Untuk situasi yang tidak mendesak, perbaikan yang memenuhi syarat adalah alternatif yang hemat biaya jika kegagalan disebabkan oleh komponen yang terpisah dan bukan kerusakan yang meluas.

Q5: Dokumentasi apa yang diperlukan untuk penggantian A16B-3200-0495?

Diperlukan: manual koneksi FANUC Seri 0i Mate-B (bagian perangkat keras) untuk diagram lokasi papan dan penetapan slot modul SMD; manual pemeliharaan CNC untuk prosedur keselamatan dan prosedur pencadangan/pemulihan parameter; dan cetakan parameter mesin atau file cadangan. Tanpa cadangan parameter, pemulihan setelah penggantian papan utama memerlukan menghubungi pembuat peralatan mesin.
