A20B-2001-0931 | FANUC Alpha Series SVM2 Papan Kontrol Drive Servo Dua Sumbu — Antarmuka Tipe-A / SVM2-12/12 hingga SVM2-40/40

Arsitektur Modul SVM2 — Dua PCB, Satu Perumahan

FANUC Alpha seri SVM2 adalah penguat servo dua sumbu — satu modul menggerakkan dua motor servo secara bersamaan. Di dalam modul, dua PCB bekerja dalam kombinasi:

Papan kabel(A16B-2202-xxxx / A16B-2203-xxxx): lapisan koneksi pasif. Ini membawa input bus DC, terminal daya output motor, konektor umpan balik encoder, dan koneksi kabel antarmuka Tipe-A.

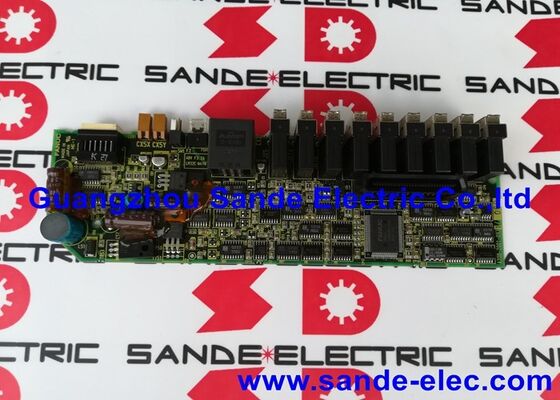

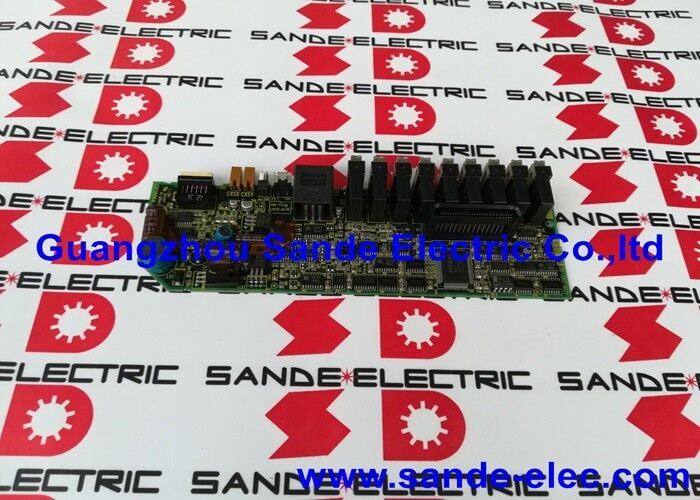

Papan kontrol — A20B-2001-0931: lapisan pemrosesan aktif. Kartu teratas ini menerima perintah sumbu dari CNC melalui antarmuka Tipe-A, menjalankan loop kontrol arus untuk kedua sumbu, memproses umpan balik encoder, menjalankan logika perlindungan dan diagnostik, dan menghasilkan sinyal penggerak gerbang untuk sakelar daya IGBT.

Ketika drive berperilaku tidak normal — alarm terus-menerus, kegagalan komunikasi sumbu, pengaturan arus yang salah — A20B-2001-0931 adalah target penggantian tingkat papan untuk bagian kontrol.

Spesifikasi Utama

Antarmuka Tipe-A — Komunikasi CNC-ke-Drive

Tipe-A adalah bus servo analog-digital yang digunakan FANUC dalam pembuatan penggerak seri Alpha. Kabel khusus dipasang dari papan antarmuka servo CNC ke input Tipe-A SVM2 pada A20B-2001-0931. Melalui kabel ini, CNC mengirimkan perintah posisi dan kecepatan setiap siklus pembaruan servo, dan penggerak mengembalikan umpan balik posisi dan data status.

Ini adalah generasi lebih awal dari antarmuka FSSB serat optik yang digunakan pada sistem FANUC selanjutnya. Mesin dengan penggerak Tipe-A menggunakan kabel khusus dari CNC ke setiap modul servo, menjadikan keandalan antarmuka sirkuit Tipe-A A20B-2001-0931 penting untuk komunikasi sumbu mesin.

Skenario Aplikasi

Perbaikan penggerak servo dua sumbu:Modul servo dua sumbu mengembangkan alarm kontrol yang berbunyi sementara saat reset namun segera kembali saat drive diaktifkan. Papan kabel dan bagian daya diuji dengan benar. Mengganti papan kontrol A20B-2001-0931 menyelesaikan alarm yang terus-menerus dan memulihkan kedua fungsi sumbu.

Perencanaan suku cadang:Tim pemeliharaan mendukung bengkel mesin dengan beberapa drive SVM2 seri FANUC Alpha di berbagai peringkat saat ini. Persediaan satu A20B-2001-0931 mencakup kebutuhan penggantian papan kontrol di semua unit SVM2-12/12, SVM2-20/20, dan SVM2-40/40.

Pertanyaan Umum

Q1: Apakah A20B-2001-0931 merupakan papan kontrol yang sama terlepas dari peringkat SVM2 saat ini?

Ya. Fungsi papan kontrol dan desain sirkuit sama di seluruh varian SVM2 mulai 12/12 hingga 40/40 dan seterusnya. Perbedaan peringkat saat ini ditangani oleh tahap daya dan papan pengkabelan. Sebuah A20B-2001-0931 menggantikan papan kontrol di salah satu konfigurasi SVM2 ini.

Q2: Dapatkah A20B-2001-0931 dipasang di modul SVM3 (tiga sumbu)?

Tidak. Modul SVM2 dan SVM3 menggunakan papan kontrol berbeda yang disesuaikan dengan jumlah sumbu spesifik dan arsitektur modulnya. Papan kontrol tiga sumbu SVM3 memiliki nomor bagian yang berbeda. A20B-2001-0931 khusus untuk modul SVM2 dua sumbu saja.

Q3: Bagaimana cara mengganti papan kontrol tanpa mengganggu bagian daya?

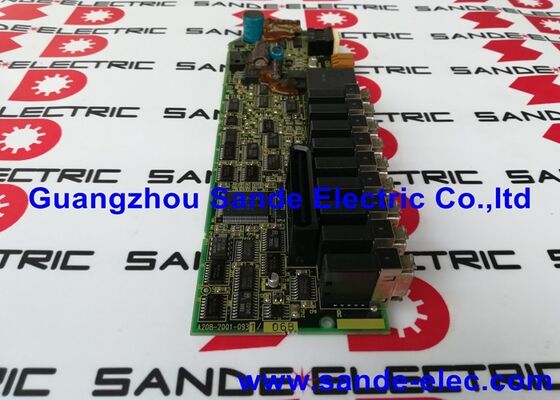

Kartu teratas A20B-2001-0931 berada di atas papan kabel, dihubungkan melalui konektor papan-ke-papan dan kabel Tipe-A. Penggantian papan kontrol hanya memerlukan pelepasan kabel antarmuka Tipe-A dan sambungan papan-ke-papan — tidak ada kabel motor arus tinggi atau sambungan bus DC yang terganggu. Papan kabel dan komponen daya tetap di tempatnya selama pertukaran papan kontrol.

Q4: Kode alarm apa yang biasanya menunjukkan kegagalan A20B-2001-0931?

Alarm yang terkait dengan komunikasi bus servo (kesalahan tautan Tipe-A), kesalahan pengaturan arus spesifik sumbu yang muncul pada kedua sumbu secara bersamaan (karena satu papan kontrol mengatur kedua sumbu), dan alarm penggerak yang tetap ada terlepas dari kondisi motor atau kabel encoder, semuanya mengarah ke papan kontrol. Alarm sumbu tunggal pada beban normal biasanya menyarankan motor, encoder, atau perangkat daya untuk sumbu tertentu, bukan papan kontrol umum.

Q5: Apakah parameter servo perlu dimuat ulang setelah memasang A20B-2001-0931 pengganti?

Parameter servo disimpan di memori parameter CNC, bukan di papan kontrol penggerak servo. Mengganti A20B-2001-0931 tidak mempengaruhi parameter CNC yang disimpan. Setelah memasang penggantian dan memulihkan komunikasi Tipe-A, CNC menerapkan parameter servo yang ada secara otomatis. Verifikasi kesiapan sumbu dan lakukan uji coba kecepatan rendah sebelum mengembalikan alat berat ke produksi.
