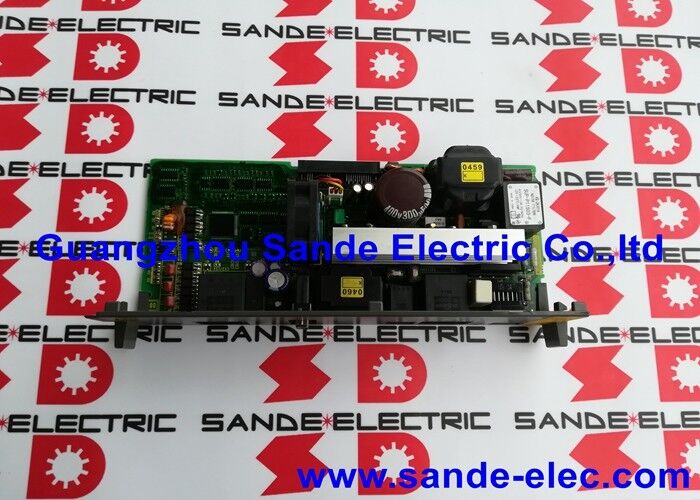

FANUC A20B-2100-0762 A20B21000762 Papan daya A2OB-21OO-O762

A20B-2100-0762 | FANUC Alpha-i PSM Servo Power Supply Control PCB — Fungsi Pematian Daya / Pasokan Bus DC / Diganti oleh A20B-2101-0392

PSM - Fondasi Sistem Servo Alpha-i

Setiap kabinet drive FANUC Alpha-i disusun berdasarkan tiga jenis modul yang berbagi bus DC umum:

PSM (Modul Catu Daya):Diposisikan di sebelah kiri rak penggerak, PSM mengubah daya listrik AC menjadi tegangan bus DC teregulasi yang digunakan oleh semua modul hilir. Ini adalah fondasi kelistrikan — tidak ada sumbu servo yang dapat bergerak dan tidak ada spindel yang dapat berjalan tanpa PSM terlebih dahulu membangun dan memelihara bus DC.

SVM (Modul Servo):Menarik dari bus DC PSM untuk menggerakkan motor servo pada sumbu mesin — X, Y, Z, dan sumbu terkontrol tambahan lainnya.

SPM (Modul Spindel):Juga mengambil dari bus DC PSM untuk memberi daya pada motor spindel mesin.

A20B-2100-0762 adalah PCB kontrol di dalam PSM — papan yang mengatur regulasi tegangan bus DC, menjalankan urutan pemadaman daya, memantau kesehatan internal PSM, dan menangani fungsi regenerasi yang mengembalikan energi pengereman motor ke sumber listrik AC.

Informasi Produk Utama

Pematian Daya — Fungsi Keamanan Terpasang

Pematian daya adalah fungsi keselamatan dan pengurutan yang penting dalam Alpha-i PSM. Ketika CNC memerintahkan penghentian sistem — baik melalui penghentian program normal, penghentian operator, atau penghentian darurat — sirkuit pemadaman listrik:

1. Menerima perintah mematikan melalui sinyal pengaktifan servo
2. Memerintahkan sirkuit regenerasi aktif untuk berhenti menerima energi dari bus DC
3. Memulai pelepasan terkendali kapasitor bus DC melalui resistor pengereman atau jalur regenerasi
4. Mengonfirmasi tegangan bus DC telah turun ke tingkat aman dalam jangka waktu yang ditentukan
5. Sinyal shutdown selesai ke CNC

Tanpa fungsi mematikan daya, muatan kapasitor bus DC tetap berada pada tingkat berbahaya setelah perintah E-stop. A20B-2100-0762 mengontrol urutan ini — kegagalan pada board ini dapat mengakibatkan alarm PSM saat startup, perilaku bus DC yang salah, atau kegagalan menjalankan shutdown terkontrol dengan benar.

Skenario Aplikasi

PSM gagal membuat bus DC:Setelah dihidupkan, tampilan LED PSM menampilkan kode alarm, bukan status pengoperasian normal. Tegangan bus DC tidak mencapai level pengenalnya. Setelah memastikan input AC dan kabel sudah benar, A20B-2100-0762 diidentifikasi sebagai kesalahan. Memasang penggantinya (atau A20B-2101-0392 jika ada) akan memulihkan startup PSM normal.

Alarm pemadaman listrik:CNC melaporkan kesalahan pemadaman listrik PSM — bus DC tidak mengeluarkan daya dengan benar setelah E-stop. Sirkuit pemutusan A20B-2100-0762 adalah sumber kesalahan. Penggantian papan mengembalikan urutan pematian yang benar.

Pertanyaan Umum

Q1: Apakah A20B-2100-0762 hanya digunakan pada peringkat daya PSM tertentu, atau di seluruh rentang PSM Alpha-i?

Dalam rentang PSM Alpha-i, peringkat daya yang berbeda (PSM-5.5, PSM-11, PSM-15, dll.) menggunakan papan kabel yang berbeda dan berpotensi berbagi PCB kontrol yang sama. Konfirmasikan dari daftar suku cadang PSM di manual pemeliharaan Alpha-i apakah A20B-2100-0762 dapat diterapkan pada PSM tertentu yang dipasang — penetapan papan kontrol ke model PSM ditentukan dalam tabel suku cadang di manual pemeliharaan.

Q2: Apakah aman untuk menyalakan sistem penggerak Alpha-i untuk mendiagnosis kesalahan papan kontrol PSM?

Pekerjaan diagnostik terbatas — mengamati kode alarm LED PSM dan memeriksa pasokan AC yang masuk — dapat dilakukan dengan sistem diberi daya. Untuk inspeksi internal atau penanganan papan, sistem harus dimatikan dan kapasitor bus DC harus dikosongkan sepenuhnya sebelum mengakses interior PSM. LED indikator pengisian daya pada PSM memberi sinyal saat pengosongan selesai. Verifikasi dengan voltmeter DC yang dikalibrasi untuk mengonfirmasi sebelum menyentuh komponen internal apa pun.

Q3: Kode alarm apa pada LED PSM yang menunjukkan A20B-2100-0762 mungkin gagal?

Kesalahan papan kontrol PSM biasanya menampilkan kode alarm AL-01 (arus berlebih di modul utama), AL-04 (tegangan DC turun), AL-05 (kapasitor tidak diisi ulang dalam waktu yang ditentukan), atau AL-06 (catu daya input tidak normal). Kode-kode ini muncul pada tampilan LED 2-digit 7-segmen PSM. Tidak semua alarm PSM mengarah ke papan kontrol — hilangkan kesalahan input AC, masalah kabel, dan masalah perangkat daya sebelum mengidentifikasi A20B-2100-0762 sebagai penyebabnya.

Q4: Apakah mengganti A20B-2100-0762 dengan A20B-2101-0392 memerlukan perubahan parameter pada CNC?

Parameter servo dan spindel disimpan di memori utama CNC — bukan di papan kontrol PSM. Mengganti papan kontrol PSM tidak memerlukan perubahan parameter CNC. Setelah memasang papan pengganti dan memulihkan daya, PSM harus memasang bus DC dan mencapai kondisi siap menggunakan set parameter servo CNC yang ada.

Q5: Berapa periode cooldown yang benar sebelum mengakses interior Alpha-i PSM setelah dimatikan?

Periode pendinginan dan pengosongan tergantung pada ukuran bank kapasitor PSM dan resistansi pengosongan yang dipasang. Manual perawatan amplifier servo Alpha-i menentukan waktu tunggu minimum untuk model PSM tertentu — biasanya 5 hingga 20 menit setelah listrik AC dilepas. Selalu verifikasi pengosongan daya dengan mengamati LED indikator pengisian daya PSM dan konfirmasikan dengan voltmeter DC sebelum menyentuh komponen internal apa pun.
