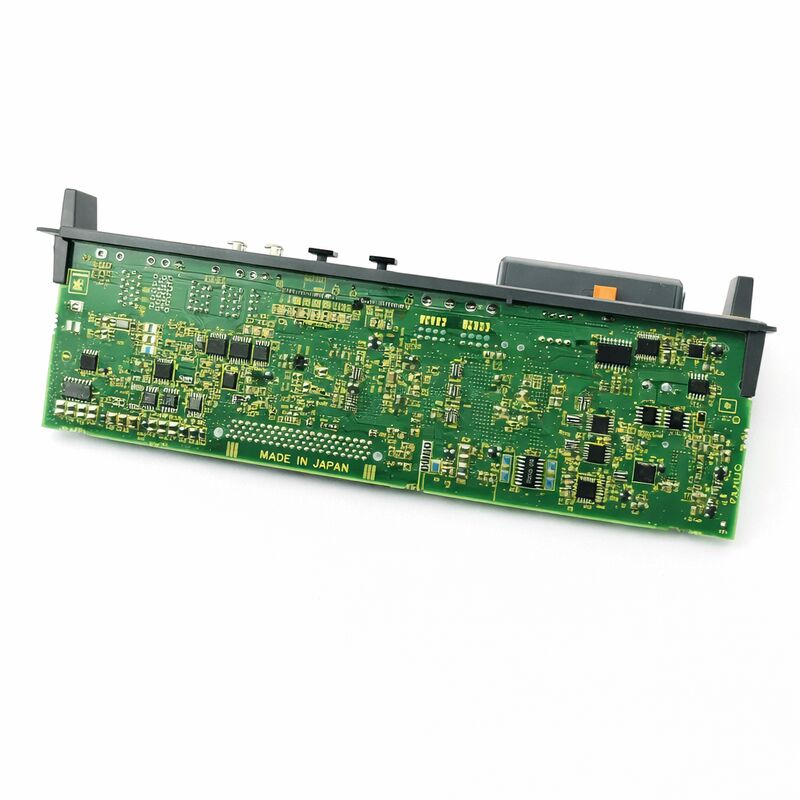

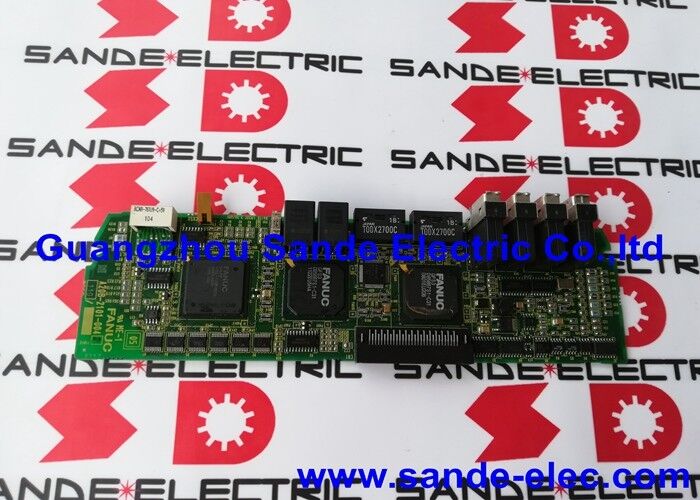

FANUC A20B-2101-0042 Papan kontrol A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 ∙ PC Alpha iSV Dual-Channel 3-Axis Drive Control Board ∙ Seri A20B-2101

Lapisan kontrol di dalam penguat Alpha iSV

A20B-2101-0042 adalah PCB kontrol untuk sistem penguat servo Alpha iSV FANUC ∙ sebuah drive-side board yang menyediakan informasi pemrosesan dan kontrol untuk dual-channel,Pengaturan servo drive 3 sumbuDalam arsitektur penguat Alpha iSV, papan kontrol menangani pemrosesan sinyal digital untuk kontrol sumbu servo: menerima perintah posisi sumbu dari CNC,menjalankan algoritma kontrol arus dan kecepatan, menghasilkan sinyal gerbang PWM ke tahap daya amplifier, dan mengelola pengolahan umpan balik encoder dan deteksi alarm.

Penunjukan dual-channel berarti papan tunggal ini mendukung dua saluran sumbu servo independen.Kemampuan 3-sumbu mencerminkan kapasitas pemrosesan papan untuk konfigurasi drive yang melayani hingga tiga sumbu servo dalam sistem drive yang dipasang.

Papan ini adalah modul servo add-on ia milik amplifier dan sisi kontrol gerak dari perangkat keras, bukan untuk CPU utama CNC atau lapisan opsi komunikasi.Gagalannya mempengaruhi fungsi servo drive poros yang dikendalikannyaGejala biasanya spesifik sumbu: alarm komunikasi servo, alarm overcurrent yang tidak dapat dibersihkan dengan inspeksi motor atau kabel,atau sumbu yang gagal memulai sementara sumbu lain dalam sistem CNC yang sama tetap berfungsi.

Spesifikasi Utama

Seri A20B-2101 ️ Perbaikan tingkat papan untuk drive Alpha iSV

Keluarga A20B-2101 mencakup PCB pengendali drive untuk seri penguat servo Alpha iSV FANUC.Penggantian tingkat papan dari PCB kontrol yang gagal adalah pendekatan pemeliharaan yang hemat biaya ketika tahap daya amplifier sehat, rectifier, bus kondensator) dan kontrol PCB gagal melalui mekanisme yang berbeda dan dapat dilayani secara independen.

Konfirmasi komponen yang gagal sebelum memesan adalah langkah pertama yang penting.dikombinasikan dengan diagnostik tahap daya normal (tekanan bus hadir, tidak ada kerusakan komponen yang terlihat), menunjuk ke PCB kontrol. Alarm yang konsisten dengan kegagalan IGBT (overcurrent dengan kabel terputus, keruntuhan tegangan bus) menunjuk ke tahap daya.

A20B-2101-0042 spesifik untuk konfigurasi Alpha iSV 3 sumbu dual-channel. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

FAQ

Pertanyaan 1: Apa arti "dua saluran 3-sumbu" untuk papan ini?

Papan mendukung dua saluran servo drive independen secara fisik, dengan kapasitas pemrosesan hingga tiga poros servo dalam konfigurasi drive yang dilayani.Satu saluran dapat menggerakkan satu atau dua sumbu tergantung pada modul amplifier yang dipasang diPenunjukan dual-channel membedakan papan ini dari papan kontrol Alpha iSV single-channel dalam keluarga A20B-2101.

T2: Bagaimana A20B-2101-0042 yang gagal dikonfirmasi sebelum memesan pengganti?

Mulailah dengan analisis kode alarm komunikasi servo dan kesalahan khusus poros yang bertahan setelah pemeriksaan kabel dan pemeriksaan encoder mengarah ke papan kontrol drive.Konfirmasi tegangan bus hadir dan stabil (tahap daya yang sehat)Jika tersedia, pindahkan papan kontrol amplifier yang dicurigai ke amplifier yang diketahui baik dari jenis yang sama. Jika alarm mengikuti papan, papan dikonfirmasi rusak.Jika alarm mengikuti tubuh amplifier, tahap daya gagal.

T3: Dapatkah A20B-2101-0042 dari mesin yang berbeda digunakan sebagai pengganti?

Ya, asalkan papan sumber memiliki nomor bagian A20B-2101-0042 yang sama dan dikonfirmasi berfungsi sebelum dihapus.Papan tidak menyimpan parameter mesin-spesifik yang berada di kontroler CNCSetelah memasang papan kontrol pengganti, periksa set parameter sumbu CNC (jenis motor, batas arus,jenis encoder) cocok dengan konfigurasi motor yang dipasang dan menjalankan uji kecepatan rendah pada poros yang terkena sebelum kembali ke produksi.

T4: Apakah A20B-2101-0042 sama dengan papan seri A20B-2101 lainnya?

Nomor bagian yang berdekatan dalam seri A20B-2101 melayani konfigurasi amplifier yang berbeda, jumlah sumbu yang berbeda, pengaturan saluran yang berbeda, atau jenis antarmuka yang berbeda.Pengakhiriannya -0042 mengidentifikasi varian 3-sumbu dual-channel khusus iniMengganti akhiran yang berbeda memasang papan dengan logika kontrol sumbu yang berbeda yang mungkin tidak sesuai dengan konfigurasi amplifier yang dipasang.

T5: Dari mana sumbernya A20B-2101-0042?

Melalui FANUC Alpha iSV drive komponen aftermarket spesialis dalam FANUC servo amplifier papan tingkat perbaikan dan pertukaran.3 sumbu) dari label papan yang dipasangPemasok tingkat dewan harus mengkonfirmasi unit telah diuji dalam sistem penggerak Alpha iSV hidup dengan beban motor yang terhubung tidak hanya dihidupkan secara terpisah sebelum pengiriman.
