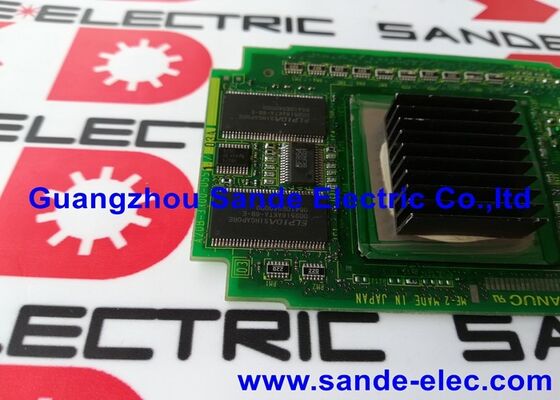

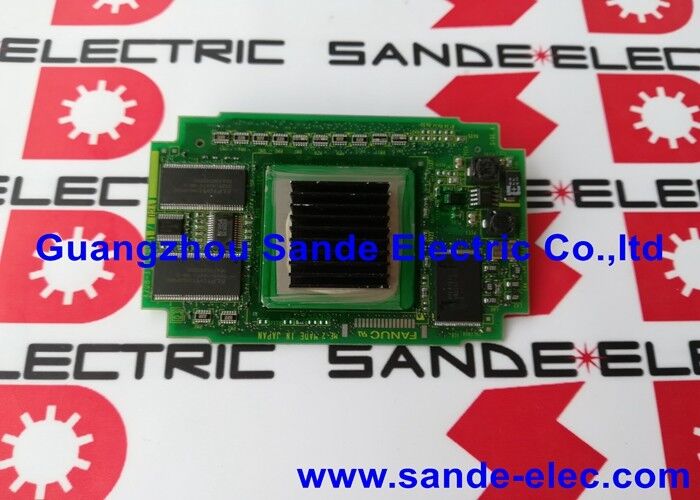

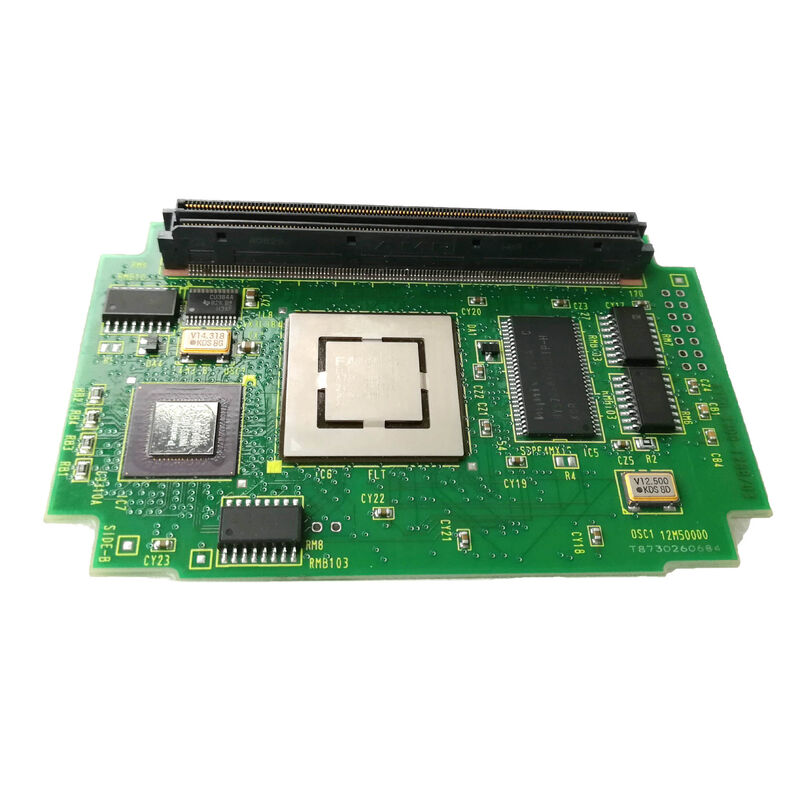

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551 ∙ FANUC Graphic User Interface Module ∙ 128MB DRAM / Dedicated Display Processor / CNC PC Function / Seri A20B-3300

GUI A Processor yang didedikasikan sepenuhnya untuk tampilan operator

A20B-3300-0551 bukanlah modul CPU utama.Modul Graphic User Interface, didedikasikan secara eksklusif untuk semua operator melihat dan berinteraksi dengan pada tampilan CNC.

Arsitektur FANUC untuk sistem CNC canggih membagi tanggung jawab pemrosesan antara dua modul terpisah:

Modul CPU utama:Mengelola interpolasi gerak, koordinasi servo, tangga PMC, dan semua fungsi kontrol mesin.

Modul GUI (A20B-3300-0551):Mengelola pipa tampilan rendering alat jalur grafis, mengelola layar menu, mengemudi display controller, dan mendukung lingkungan perangkat lunak fungsi PC.Beban kerjanya tergantung pada aktivitas tampilan dan aplikasi fungsi PC yang sedang berjalan.

Dengan menjaga pemrosesan GUI pada modul khusus,FANUC memastikan operator selalu mendapatkan tampilan responsif tidak peduli seberapa berat beban CPU utama dengan koordinasi servo dan pelaksanaan program. Sebuah 30i CNC yang sangat pilihan pemrosesan simultan 5 sumbu kontur masih akan memperbarui tampilan dengan lancar karena modul GUI menangani itu secara independen.

Spesifikasi Utama

Mengapa 128MB untuk Pemrosesan Tampilan

128MB adalah alokasi DRAM yang substansial untuk apa yang mungkin tampak sebagai "display board". Kapasitasnya dibenarkan oleh beberapa permintaan simultan yang ditempatkan pada modul GUI:

Manajemen buffer tampilan:Tampilan LCD berwarna dengan resolusi 1024×768 membutuhkan sekitar 3MB per buffer bingkai penuh warna.memori tampilan saja mengkonsumsi 6MB per layar.

Rendering jalur alat 3D:Grafis 3D real-time dari jalur pemotongan yang diprogram, menunjukkan lintasan alat melalui benda kerja, membutuhkan penyimpanan data geometris, melakukan perhitungan proyeksi 3D ke 2D,dan memperbarui gambar yang dirender saat program berlangsungIni komputasi intensif dan memori-menuntut.

Waktu menjalankan fungsi PC:Lapisan fungsi PC menjalankan lingkungan operasi di samping CNC. Lingkungan ini termasuk perangkat lunak aplikasinya, buffer data,dan tumpukan komunikasi menempati sebagian besar dari 128MBSisanya dibagi antara fungsi tampilan dan OS overhead.

Manajemen keadaan layar:Beberapa tampilan layar (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) mempertahankan keadaan saat ini secara bersamaan sehingga beralih antara layar adalah instan.Mempertahankan semua keadaan layar ini dalam memori membutuhkan DRAM yang signifikan.

Skenario Aplikasi

Kesalahan modul GUIMesin terus memotong (CPU utama tidak terpengaruh), tetapi panel operator tidak merespons. A20B-3300-0551 diidentifikasi sebagai kesalahan.Penggantian mengembalikan tampilan dan fungsi PC.

penurunan kinerja fungsi PC:Fungsi PC pada FANUC i-series CNC berjalan semakin lambat dari waktu ke waktu.A20B-3300-0551 penggantian mengembalikan respon fungsi PC asli.

FAQ

Q1: Apa perbedaan fungsional antara A20B-3300-0551 (modul GUI) dan modul CPU utama seperti A20B-3300-0479 (D3)?

Modul CPU D3 menangani semua fungsi pengendalian mesin, pelaksanaan kode G, kontrol sumbu servo, tangga PMC, komunikasi.Modul GUI (A20B-3300-0551) menangani semua fungsi tampilan, grafik jalur alat, aplikasi fungsi PC. keduanya terhubung ke papan utama yang sama tetapi beroperasi di domain pemrosesan khusus. kesalahan di satu tidak mempengaruhi fungsi inti yang lain.

T2: Bisakah CNC melanjutkan pemesinan jika A20B-3300-0551 gagal di tengah program?

CPU utama terus menjalankan program ̇ sumbu servo terus bergerak, PMC terus menjalankan. Namun, operator kehilangan visibilitas dari semua layar CNC.membuat tidak mungkin untuk memantau status program atau memulai pemberhentian terkontrol melalui panelPraktik yang paling aman adalah untuk memungkinkan blok program saat ini untuk menyelesaikan di posisi yang aman sebelum mengatasi kesalahan.

T3: Platform CNC apa yang menggunakan A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board. Konfirmasi model CNC yang berlaku dari dokumentasi perangkat keras.

T4: Apakah mengganti A20B-3300-0551 mempengaruhi parameter mesin atau program?

No. Parameter dan program CNC disimpan dalam modul SRAM dan FROM pada atau di dekat papan utama, bukan di modul GUI. Mengganti A20B-3300-0551 tidak mempengaruhi data pemesinan.Kemampuan pemotongan CNC segera dipulihkan; fungsi tampilan dipulihkan ketika modul baru diinitialisasi.

T5: Apakah A20B-3300-0552 (modul yang berdekatan) terkait dengan A20B-3300-0551?

Ya. A20B-3300-0552 adalah nomor bagian yang berdekatan langsung dalam rentang 055x yang sama dari seri A20B-3300.Seperti halnya pasangan A20B-3300 lainnya (0602/0603 untuk modul 21i-B Pentium MMX), pasangan 0551/0552 kemungkinan mewakili modul yang terkait, baik memori yang berbeda atau varian kinerja yang melayani kategori fungsi GUI yang sama,atau papan pelengkap dalam arsitektur tampilan yang sama.
