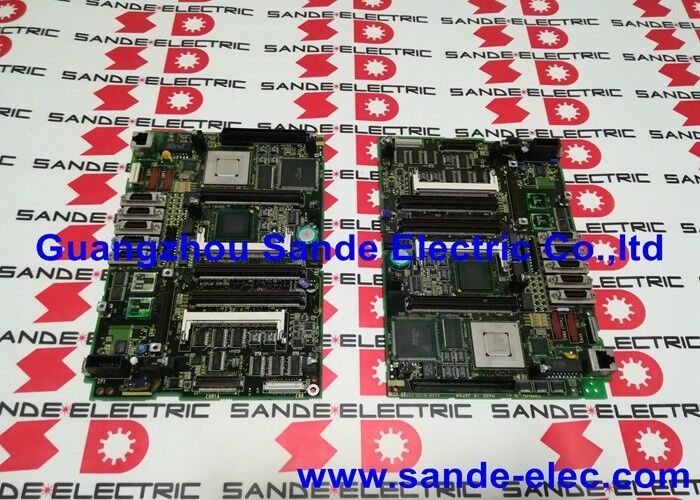

Fanuc A20B-8100-0661 Sistem motherboard A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | PCB CPU Utama Seri FANUC 18i-B — Terpasang di LCD / 18i-MB / 18i-TB / Bidang Belakang Kuning / Papan Utama

Motherboard 18i-B — Landasan Sistem Kontrol

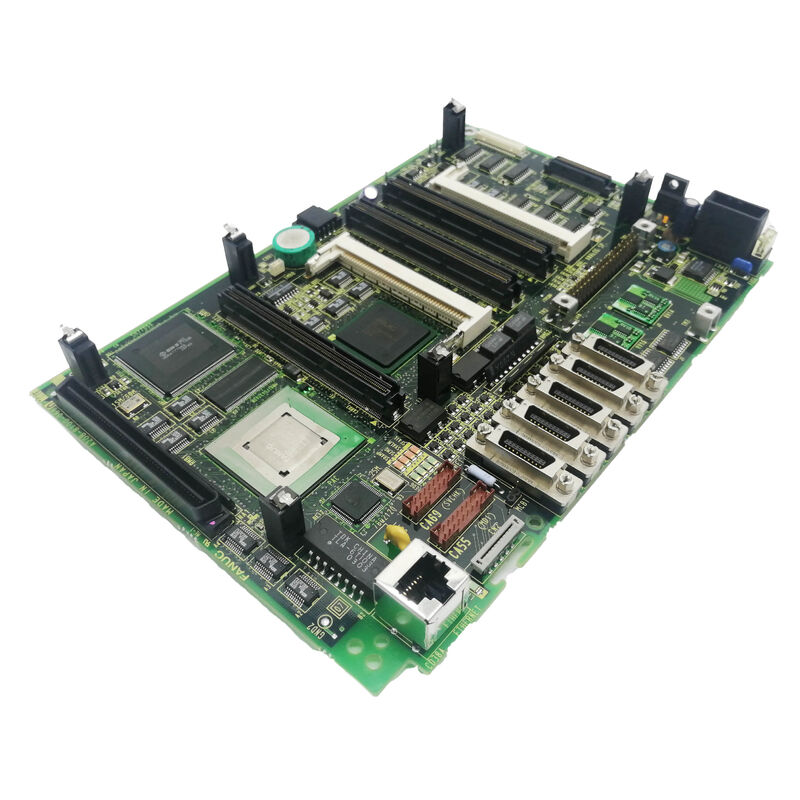

A20B-8100-0661 adalah master PCB — motherboard — dari sistem kontrol CNC FANUC Seri 18i Model B. Setiap PCB lain di unit 18i-B dihubungkan atau dihubungkan melalui board ini:

• Kartu CPU (seri A20B-3300-03xx) menyediakan kekuatan pemrosesan
• Kartu video menggerakkan layar LCD
• Kartu kendali servo berkomunikasi dengan drive yang terhubung dengan FSSB
• Modul memori FROM dan SRAM menyimpan perangkat lunak dan data

A20B-8100-0661 menyediakan bus backplane, matriks konektor, dan permukaan pemasangan fisik untuk seluruh tumpukan ini. Ini mendefinisikan arsitektur fisik sistem — konektor spesifik, pengaturan slot, dan antarmuka bus yang menjadikan 18i-B menjadi 18i-B dibandingkan generasi FANUC CNC lainnya.

Spesifikasi Utama

18i-MB dan 18i-TB — Papan Sama, Mesin Berbeda

A20B-8100-0661 adalah papan utama umum untuk dua jenis mesin berbeda:

18i-MB (Pusat Permesinan):CNC FANUC Seri 18i dikonfigurasi untuk pusat permesinan vertikal dan horizontal. Penunjukan MB mengaktifkan fungsi khusus pusat permesinan — siklus pengeboran terekam, sadapan kaku, kompensasi panjang pahat, dan kompensasi radius pahat.

18i-TB (Pusat Putar):Perangkat keras 18i-B yang sama dikonfigurasikan untuk mesin bubut CNC dan pusat pembubutan. Fungsi khusus TB mencakup kecepatan permukaan yang konstan, pemotongan benang, dan siklus pengalengan khusus pembubutan.

Perangkat keras A20B-8100-0661 identik pada keduanya. Gambar perangkat lunak sistem dalam modul FROM menentukan apakah 18i-B beroperasi sebagai CNC tipe M atau tipe T. Ketika papan utama diganti, konten FROM menentukan jenis mesin mana yang akan digunakan untuk melanjutkan sistem.

Skenario Aplikasi

Kegagalan motherboard pusat permesinan 18i-MB:Pusat permesinan CNC gagal total — tampilan kosong, semua sumbu terhambat, tidak ada respons. Catu daya mengonfirmasi tegangan keluaran yang benar. Diagnosis mengisolasi papan utama A20B-8100-0661 sebagai kesalahan. Setelah penggantian papan dan pemulihan sistem dari cadangan, pusat permesinan kembali berproduksi.

Renovasi pusat pembubutan 18i-TB:Pusat pembubutan 18i-TB yang lebih tua mengalami perombakan CNC secara menyeluruh. A20B-8100-0661 diganti bersama dengan kartu CPU dan modul memori sebagai bagian dari pembaruan tingkat board, yang mengatur ulang semua komponen elektronik penting secara bersamaan.

Pertanyaan Umum

Q1: Kartu CPU apa yang diperlukan dengan A20B-8100-0661?

A20B-8100-0661 mendukung kartu prosesor CPU seri A20B-3300-03xx. Versi kartu CPU tertentu bergantung pada revisi dan konfigurasi model CNC. Konfirmasikan nomor komponen kartu CPU yang tepat dari konfigurasi sistem yang ada sebelum memesan.

Q2: Cadangan data apa yang penting sebelum mengganti A20B-8100-0661?

Cadangkan semua konten SRAM sebelum melepas papan utama: parameter CNC, semua program komponen yang disimpan, data offset pahat, data offset kerja, serta program dan data tangga PMC. Modul FROM berisi perangkat lunak sistem CNC dan harus dibiarkan terpasang selama penggantian papan utama — modul ini terpisah dari A20B-8100-0661 dan tidak memerlukan cadangan khusus jika tidak rusak. Lakukan pencadangan melalui fungsi pencadangan SRAM CNC ke kartu memori atau PC yang terhubung dengan RS-232C.

Q3: Apakah A20B-8100-0661 membawa perangkat lunak CNC atau perangkat lunak disimpan di tempat lain?

Motherboard A20B-8100-0661 tidak menyimpan perangkat lunak CNC. Perangkat lunak sistem berada di modul FROM (modul memori flash), yang merupakan item plug-in terpisah yang dipasang pada papan utama. Parameter dan program CNC berada di modul SRAM. A20B-8100-0661 sendiri bersifat pasif — ia menyediakan bus dan konektor, namun tidak menyimpan datanya sendiri. Mengganti papan utama tidak menghapus perangkat lunak, asalkan modul FROM dan SRAM tetap utuh.

Q4: Apakah A20B-8100-0661 kompatibel dengan sistem Seri 16i-B atau 21i-B?

Tidak. A20B-8100-0661 khusus untuk generasi 18i-B. Papan utama seri A20B-8100 mencakup model CNC yang berbeda — perangkat keras berbeda dalam kelas bentuk fisik yang sama tetapi dengan pengaturan konektor bus dan konfigurasi kartu opsi yang berbeda. 16i-B dan 21i-B menggunakan nomor komponen papan utamanya sendiri. Jangan mengganti papan utama di antara kelompok model CNC.

Q5: Dapatkah A20B-8100-0661 diperbaiki daripada diganti?

Untuk mesin yang kritis terhadap produksi, penggantian papan langsung biasanya lebih cepat. Untuk situasi yang tidak terlalu mendesak di mana papan pengganti tidak tersedia, perbaikan oleh teknisi servis FANUC yang berkualifikasi yang dapat menguji komponen dan mengubah posisi papan adalah alternatif yang tepat. Setiap papan yang diperbaiki harus diuji sepenuhnya pada alat uji 18i-B sebelum dipasang di mesin produksi.
