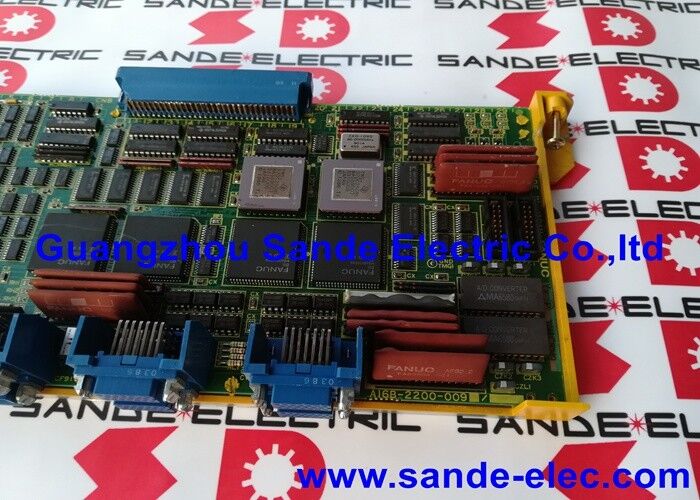

Fanuc Axis Control Board A16B-2200-0090 A16B22000090 A16B-22OO-OO9O

A16B-2200-0090 ∙ FANUC Series 15-A 4-Axis Control PCB ∙ Type A Interface / PWM Drive Output / 6058 / 6066 Servo / 15-MA / 15-TA

Seri 15-A FANUC's High-Axis-Count CNC Platform

FANUC Series 15-A (Model A) adalah CNC dengan kapasitas tertinggi dalam keluarga produk Generasi 15 FANUC.Seri 15-A dirancang dari bawah ke atas untuk mesin yang membutuhkan lebih banyak poros, pusat pemutar multi-spindle, dan sistem manufaktur fleksibel skala besar.

A16B-2200-0090 adalah papan kontrol sumbu yang memungkinkan kemampuan multi-sumbu ini dalam Seri 15-A. Setiap papan menyediakan 4 saluran sumbu.membangun jumlah sumbu total dalam kelompok 4 sampai maksimum sistem.

Spesifikasi Utama

Output PWM Bagaimana papan perintah drive

A16B-2200-0090 menghasilkan sinyal PWM (Pulse Width Modulated) sebagai output perintah porosnya.Sinyal PWM mengkode perintah kecepatan atau torsi untuk sumbu tersebut .

Papan membaca perintah posisi dari seri 15-A CNC BASE perintah registers lokasi memori bersama di mana CPU utama menulis peningkatan posisi setiap siklus interpolasi.A16B-2200-0090 membaca perintah ini dan menghasilkan output PWM yang sesuai untuk semua empat sumbu yang terhubung secara bersamaan, menjaga sinkronisasi yang diperlukan untuk gerakan multi-sumbu terkoordinasi.

Skalabilitas hingga 16 sumbu

Satu papan A16B-2200-0090 mencakup 4 poros.

• 8 sumbu:Dua papan A16B-2200-0090 ️ papan kedua memegang poros 5 ️ 8
• 12 sumbu:Tiga papan
• 16 sumbu:Empat papan konfigurasi maksimum untuk Seri 15-A

Dalam konfigurasi multi-board, masing-masing board beroperasi secara independen pada poros yang ditugaskan.

Skenario Aplikasi

15-MA kesalahan papan poros pusat pengolahan:Sebuah pusat pengolahan seri 15-MA mengembangkan servo alarm pada sumbu 1 ¢ 4. Penggerak dan motor diuji dengan benar. Papan sumbu A16B-2200-0090 melayani sumbu tersebut diidentifikasi sebagai sumber kesalahan.Penggantian papan mengembalikan semua empat sumbu.

Perawatan mesin transfer 16 sumbu:Sebuah mesin 16 sumbu menggunakan empat papan A16B-2200-0090. Satu papan gagal, hanya mempengaruhi empat sumbu.

FAQ

T1: Dapatkah A16B-2200-0090 (Tipe A interface) diganti dengan jenis B atau FSSB axis board?

Tidak. Antarmuka Tipe A, Tipe B, dan FSSB tidak dapat ditukarkan. Setiap antarmuka menggunakan protokol komunikasi yang berbeda, pinout konektor yang berbeda, dan generasi servo drive yang berbeda.Menggunakan jenis B atau FSSB papan dalam sistem tipe A atau sebaliknya menghasilkan komunikasi drive yang tidak kompatibel dan tidak ada fungsi servoA16B-2200-0090 Type A board diperlukan untuk sistem Seri 15-A dengan seri 6058 dan 6066 drive.

T2: Apakah A16B-2200-0090 kompatibel dengan kontrol Seri 15-B?

No. A16B-2200-0090 dikonfirmasi untuk Seri 15-A (Model A). Seri 15-B memperkenalkan generasi hardware axis board yang berbeda dengan antarmuka servo yang diperbarui.Papan seri 15-A dan 15-B tidak dapat ditukarkan baik perangkat keras papan dan generasi servo drive yang mereka hubungkan berbeda.

T3: Alamat sumbu dasar apa yang digunakan ketika beberapa papan A16B-2200-0090 dipasang?

Setiap papan diberi nomor sumbu dasar melalui pengaturan parameter sumbu CNC dan penugasan slot fisik papan.Penugasan sumbu harus sesuai dengan kabel servo drive fisik ke papanParameter penugasan sumbu yang salah menyebabkan sumbu dikendalikan oleh papan yang salah, yang mengakibatkan kesalahan servo.Memverifikasi parameter penugasan sumbu dari cadangan parameter asli mesin setelah memasang papan pengganti.

T4: Parameter CNC apa yang spesifik untuk papan A16B-2200-0090?

Parameter yang mendefinisikan jenis servo drive (6058 atau 6066), resolusi encoder, arah sumbu, peningkatan posisi, peningkatan kecepatan, mengikuti batas kesalahan,dan konstanta percepatan/perlambatan berlaku untuk sumbu yang dikendalikan oleh setiap papan. Parameter ini disimpan di memori parameter utama CNC, bukan di papan sumbu.parameter yang ada terus berlaku tanpa modifikasi board baru menerapkan keuntungan yang sama dan batas segera pada daya-up.

Q5: Bagaimana diagnosis kesalahan disusun ketika hanya satu dari empat sumbu pada A16B-2200-0090 yang mengembangkan alarm?

Alarm sumbu tunggal pada salah satu dari empat sumbu menunjukkan bahwa sumber kesalahan adalah motor, encoder, atau perangkat daya untuk sumbu tertentu tidak papan A16B-2200-0090 itu sendiri.Papan mengontrol semua empat sumbu secara bersamaanJika hanya satu sumbu yang mengindikasikan alarm, mulailah dengan memeriksa servo drive, kabel motor,dan motor encoder untuk sumbu itu sebelum mencurigai papan.
