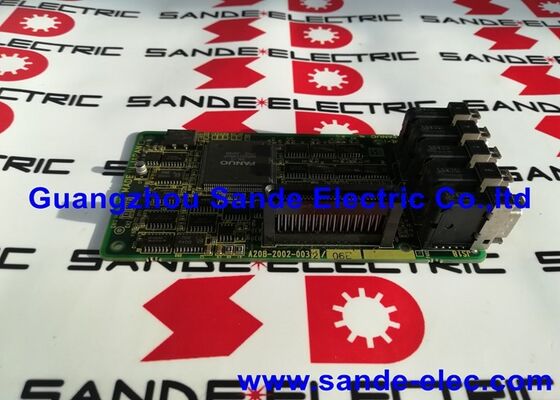

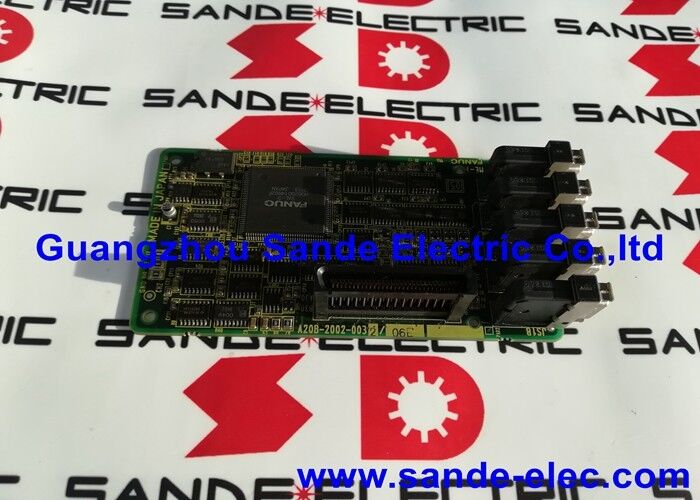

Papan kontrol utama CPU FANUC A20B-2002-0032 A20B20020032 A2OB-2OO2-OO32

A20B-2002-0032 ∙ FANUC CNC PCB Module ∙ 5VDC / FR4 Multi-Layer / 1.6mm / Edge Connectors / Air Cooled / FANUC Controller Kompatibel

Seri A20B-2002 Backplane and Interface Boards untuk sistem FANUC

Seri A20B-2002 mencakup berbagai PCB yang dirancang FANUC yang melayani fungsi backplane, rack interface, dan operator I/O dalam sistem kontrol FANUC CNC.Papan-papan ini membentuk tulang punggung struktural dan listrik dari kabinet CNC mereka saling menghubungkan papan CPU utama, kartu pilihan, modul I/O, dan koneksi panel operator ke dalam sistem yang koheren dan bertenaga.

A20B-2002-0032 adalah satu papan khusus dalam seri ini, dirancang dan diproduksi sesuai dengan standar kualitas FANUC untuk digunakan dalam aplikasi kontrol CNC FANUC.dirancang untuk keandalan jangka panjang dalam layanan industri berkelanjutan.

Spesifikasi Utama

Desain Dingin Udara  Persyaratan Pemasangan

A20B-2002-0032 bergantung pada sirkulasi udara untuk pendinginan komponen selama operasi.Pendinginan yang memadai membutuhkan:

• Pintu lemari untuk tetap tertutup selama operasi (tekanan positif yang dihasilkan kipas membutuhkan lemari untuk disegel)
• Sistem pendingin lemari untuk berfungsi dengan benar ̇ kipas lemari yang gagal dapat menyebabkan kerusakan termal pada semua papan internal
• Ruang kosong yang cukup di atas dan di bawah papan dalam posisi slotnya untuk memungkinkan pergerakan udara yang tidak terbatas

Skenario Aplikasi

Penggantian backplane CNC atau interface board:Sistem CNC FANUC mengembangkan kesalahan khusus papan yang dilacak ke A20B-2002-0032.Mengganti papan dengan setara diuji mengembalikan fungsi sistem yang dilayani oleh papan ini dalam arsitektur CNC.

Pemasangan lemari CNC:Seorang pembuat mesin alat yang membangun kabinet kontrol CNC berbasis FANUC cocok dengan A20B-2002-0032 sebagai bagian dari perakitan unit kontrol,menyediakan backplane atau fungsi antarmuka papan ini melayani dalam sistem.

FAQ

Q1: Fungsi spesifik apa yang dilakukan A20B-2002-0032 di CNC FANUC?

Seri A20B-2002 mencakup backplane, antarmuka rak, dan operator I / O PCB dalam kontrol CNC FANUC.Peran fungsional yang tepat dari A20B-2002-0032 diidentifikasi dengan mensalurkan nomor bagian dengan daftar suku cadang untuk model CNC tertentu di mana ia dipasangManual pemeliharaan untuk FANUC CNC yang berlaku mengidentifikasi posisi slot papan dan fungsi.

Pertanyaan 2: Apa pentingnya tegangan operasi 5VDC?

5VDC adalah tegangan pasokan logika standar untuk IC digital pada papan ini.Spesifikasi 5VDC mengkonfirmasi bahwa papan adalah papan digital tingkat logika, bukan papan daya tegangan tinggi.. Jika rel pasokan 5VDC berada di luar kisaran yang diatur, semua papan pada rel tersebut, termasuk A20B-2002-0032, dapat mengalami kerusakan.

T3: Bagaimana konstruksi multi-lapisan manfaat integritas sinyal pada papan ini?

PCB multi-layer menempatkan bidang tanah dan daya khusus antara lapisan sinyal. susunan ini memberikan dua manfaat: bidang tanah bertindak sebagai jalur kembali langsung di bawah setiap jejak sinyal,mengurangi area loop dari jalur kembali sinyal dan meminimalkan emisi papan dari EMI yang dipancarkan; dan menyediakan impedansi rendah, induktansi rendah sumber daya referensi yang mengurangi arus listrik kebisingan kopling ke lapisan sinyal.

T4: Bisakah A20B-2002-0032 ditangani dengan tangan kosong?

Hindari penanganan papan ini dengan tangan kosong. Minyak kulit menumpuk di permukaan PCB dan dapat menurunkan kualitas sendi solder dari waktu ke waktu, atau menyebabkan kontaminasi permukaan yang mempengaruhi simpul sirkuit impedansi tinggi.Lebih signifikan, IC di papan sensitif terhadap ESD Selalu gunakan tali pergelangan tangan anti-statis yang tertanam saat menangani papan ini.

T5: Apa yang harus diperiksa sebelum memasang pengganti A20B-2002-0032?

Sebelum pemasangan: pastikan nomor bagian sesuai dengan label papan unit yang rusak;Memverifikasi pasokan 5VDC CNC berada dalam spesifikasi (biasanya 5V ± 5%); memeriksa slot konektor tepi di CNC untuk jari yang rusak atau korosi; dan konfirmasi akhiran revisi papan (jika ada, misalnya,/02A) cocok atau kompatibel dengan revisi yang diperlukan untuk sistem CNC yang dipasang.
