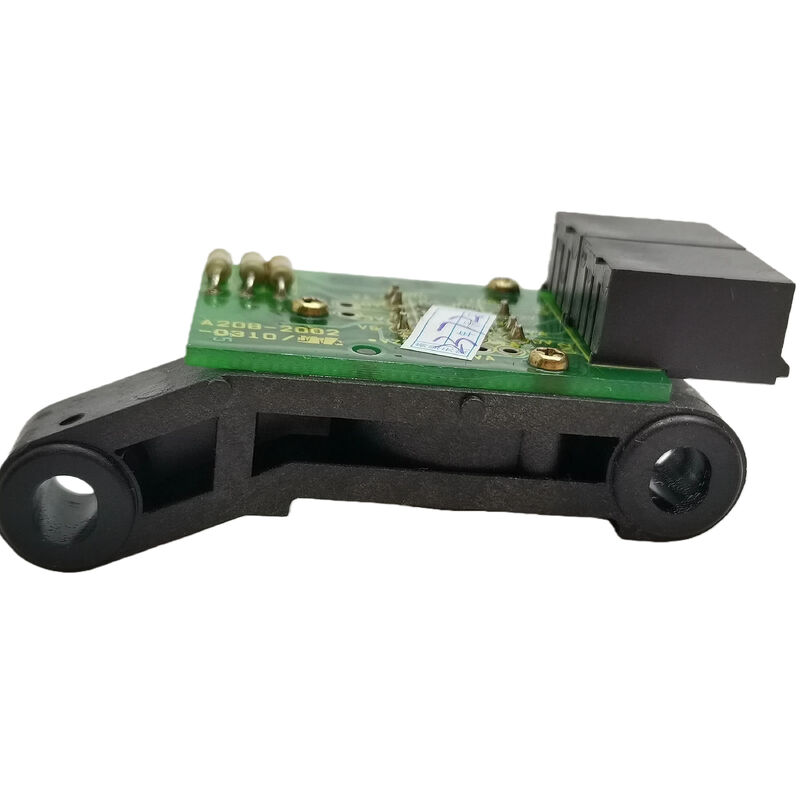

Encoder Motor Spindel FANUC A20B-2002-0310
Nomor Suku Cadang: A20B-2002-0310
Tipe: Encoder Motor Servo Spindel (Pengganti)
Sistem yang Kompatibel: Kontroler CNC FANUC Seri 0 / 15 / 16 / 18 / 21 / 0i
Gambaran Umum
Umpan balik spindel dipulihkan. Mesin kembali memotong. FANUC A20B-2002-0310 adalah unit pengganti encoder motor spindel yang memberikan umpan balik penting kepada kontroler CNC mengenai kecepatan, posisi, dan orientasi spindel. Ketika unit ini gagal, fungsionalitas spindel terganggu, menonaktifkan ketukan kaku, orientasi spindel, dan berpotensi menyebabkan penghentian mesin total.
Mengganti encoder memulihkan fungsionalitas spindel penuh tanpa memerlukan pelepasan motor, penggulungan ulang, atau penggantian drive spindel lengkap, menjadikannya solusi yang efisien untuk tim pemeliharaan yang bekerja di bawah tekanan produksi.
Spesifikasi Utama
| Parameter |
Nilai |
| Nomor Suku Cadang |
A20B-2002-0310 |
| Produsen |
FANUC |
| Tipe Unit |
Encoder Motor Spindel (PCB/Unit Pengganti) |
| Tipe Sinyal |
Umpan balik serial (proprietary FANUC) |
| Tipe Motor yang Kompatibel |
Motor Spindel AC FANUC (model terpilih) |
| Kompatibilitas Kontroler |
FANUC Seri 0 / 15 / 16 / 18 / 21 / 0i |
| Aplikasi |
Umpan balik kecepatan, posisi & orientasi spindel |
Fungsi Mesin yang Diaktifkan oleh Encoder Ini
Encoder spindel secara aktif melaporkan posisi poros dan kecepatan rotasi ke kontroler CNC, memungkinkan beberapa fungsi pemesinan penting:
- Ketukan Kaku: Menyinkronkan rotasi spindel dengan umpan sumbu Z secara real time
- Orientasi Spindel: Memposisikan spindel pada lokasi sudut yang tepat untuk perubahan alat dan operasi pengeboran
- Kontrol Kecepatan Permukaan Konstan (CSS): Menyesuaikan RPM spindel berdasarkan perubahan diameter pemotongan
- Regulasi Kecepatan: Mempertahankan kecepatan spindel yang stabil di bawah beban pemotongan yang bervariasi
Gejala Kegagalan Umum
Masalah encoder biasanya bermanifestasi sebagai:
- Kode alarm spindel terkait penyimpangan kecepatan atau hilangnya sinyal umpan balik
- Kegagalan ketukan kaku dengan kedalaman ulir yang tidak konsisten atau patahnya keran
- Kesalahan orientasi spindel selama operasi perubahan alat
- Kesalahan spindel intermiten yang hilang saat direset tetapi kembali di bawah beban
- Ketidakstabilan kecepatan dengan kecepatan spindel bergeser atau melonjak selama pemotongan
Penggantian Encoder vs. Penggantian Motor
Motor spindel kuat secara mekanis dan seringkali bertahan lebih lama dari beberapa interval servis encoder. Mengganti unit encoder secara langsung jauh lebih hemat biaya dan lebih cepat daripada penggantian motor atau mengirim motor untuk servis, meminimalkan waktu henti produksi dan biaya terkait.
Lingkungan Pemasangan Khas
- Pusat Pembubutan CNC (kontrol CSS, ketukan kaku, sinkronisasi perkakas hidup)
- Pusat Pemesinan Vertikal & Horizontal (operasi perubahan alat otomatis)
- Mesin Bor & Pemesinan Format Besar (pengulangan posisi untuk akurasi)
- Mesin Gerinda (regulasi kecepatan roda dan siklus pemolesan)
- Lini Produksi dengan CNC FANUC (meminimalkan waktu henti spindel yang tidak terencana)
Pertanyaan yang Sering Diajukan
Kontroler CNC mana yang kompatibel dengan A20B-2002-0310?
A20B-2002-0310 kompatibel dengan kontroler CNC FANUC Seri 0, 15, 16, 18, 21, dan 0i yang dipasangkan dengan kombinasi drive dan motor spindel AC FANUC yang sesuai. Verifikasi kompatibilitas terhadap nomor model motor spindel tertentu sebelum pemasangan.
Bisakah encoder diganti tanpa melepas motor spindel dari mesin?
Dalam sebagian besar pemasangan, ya. Unit encoder biasanya dapat diakses di bagian belakang motor spindel tanpa memerlukan pelepasan motor. Konsultasikan manual pemeliharaan pembuat mesin untuk prosedur pembongkaran tertentu.
Alarm apa yang biasanya muncul di CNC saat encoder ini gagal?
Kode alarm FANUC umum termasuk alarm penyimpangan kecepatan spindel, kesalahan sinyal umpan balik, dan alarm kontrol posisi. Alarm intermiten yang hilang saat direset tetapi kembali di bawah beban adalah gejala awal yang khas.
Apakah encoder pengganti memerlukan perubahan parameter di kontroler CNC?
Biasanya tidak ada perubahan parameter yang diperlukan untuk penggantian yang sama. Namun, verifikasi bahwa sinyal umpan balik spindel bersih dan bahwa fungsi orientasi dan ketukan kaku berfungsi dengan benar sebelum kembali ke produksi.
Bagaimana unit encoder ini berbeda dari drive spindel atau motor spindel?
Encoder adalah perangkat umpan balik yang mengukur dan melaporkan kecepatan dan posisi poros. Drive spindel mengontrol output daya, sementara motor spindel mengubah daya listrik menjadi rotasi mekanis. Encoder menutup loop di antara keduanya.
