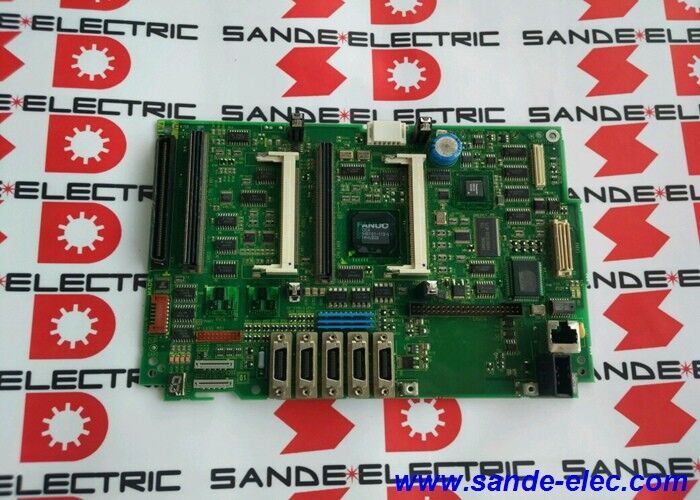

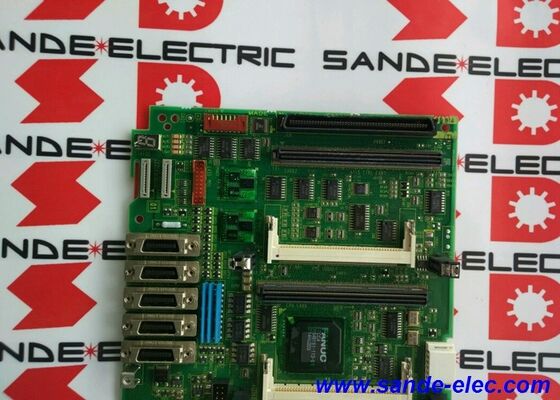

Papan sirkuit FANUC yang digunakan A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400. FANUC 30i-A dan 31i-A5 PCB utama A4 Master Board / A20B-8101 Series / LCD / MDI Unit dipasang / FS30i Platform

Seri 30i-A dan 31i-A5 FANUC's High-End Platform

Platform FANUC Seri 30i/31i/32i mewakili tingkat atas arsitektur CNC seri i FANUC. Posisi di atas Seri 16i/18i/21i dalam kapasitas pemrosesan dan jumlah sumbu,seri 30i/31i/32i dirancang untuk aplikasi mesin alat yang paling menuntut:

Seri 30i-A:CNC FANUC yang paling mampu mendukung hingga 9 jalur, 32 sumbu, dan 4 spindle.dan sistem pengolahan gabungan di mana tidak ada CNC lain yang menawarkan jumlah sumbu atau kemampuan program yang cukup.

Seri 31i-A5:Sebuah CNC berkinerja tinggi dalam keluarga 3xi yang sama, dikonfigurasi untuk pengolahan 5-sumbu dengan servo AI canggih dan fitur kontrol spindle yang dioptimalkan untuk kontur simultan 5-sumbu.Penunjukan "A5" mengidentifikasi varian konfigurasi 31i-A khusus ini.

A20B-8101-0400 adalah papan induk yang menyatukan semua fungsi CNC untuk platform ini.

Informasi Produk Utama

A4 vs A5 Jenis PCB utama dalam Seri 30i

Dalam seri A20B-8101, PCB utama 30i/31i hadir dalam beberapa jenis:

Penunjukan tipe "A4" dan "A5" mengidentifikasi generasi perangkat keras atau konfigurasi kemampuan yang berbeda dalam keluarga PCB utama 30i/31i yang sama.A20B-8101-0401 (tipe A5) digambarkan sebagai "untuk seri 30i/31i/32i Model A tanpa fungsi PC". A20B-8101-0400 (tipe A4) secara khusus melayani 30i-A dan 31i-A5.

Skenario Aplikasi

30i-A kegagalan papan utama:Papan induk sistem pusat pemesinan FANUC 30i-A mengalami kesalahan CNC initialisasi gagal, atau kesalahan komunikasi terus menerus mencegah operasi normal.A20B-8101-0400 diganti. Data SRAM dipulihkan dan operasi CNC dilanjutkan.

31i-A5 Pemeliharaan pusat pemesinan 5 sumbu:Pusat pengolahan 5 sumbu dengan kontrol 31i-A5 mengalami penggantian PCB utama selama renovasi sistem kontrol terjadwal.

FAQ

T1: Data SRAM apa yang harus disimpan sebelum mengganti A20B-8101-0400?

Semua data khusus mesin yang tersimpan di SRAM harus didukung melalui ALL IO CNC atau fungsi manajemen data sebelum memulai penggantian.Batas perangkat lunak, keuntungan), program tangga PMC, program bagian, pergeseran alat, pergeseran koordinat kerja, dan variabel makro khusus.

T2: Apakah modul CPU ditransfer saat mengganti A20B-8101-0400?

Modul CPU terhubung ke papan induk. Saat mengganti papan induk, modul CPU biasanya ditransfer ke papan pengganti ′′ modul CPU itu sendiri bukan komponen yang gagal.Konfirmasi dari manual perawatan FANUC 30i-A apakah transfer modul CPU ditentukan untuk prosedur penggantian.

T3: Apa perbedaan antara A20B-8101-0400 (A4) dan A20B-8101-0401 (A5)?

Tipe A4 (A20B-8101-0400) dikonfirmasi untuk 30i-A dan 31i-A5. Tipe A5 (A20B-8101-0401) dikonfirmasi untuk 30i/31i/32i seri A tanpa fungsi PC.Papan melayani konfigurasi yang berbeda dalam platform 30i-A/31i dan tidak dapat ditukar.

T4: Modul catu daya mana yang bekerja dengan A20B-8101-0400?

CNC-Shopping mengkonfirmasi A20B-8101-0401 yang berdekatan "dipasang dengan FANUC FS30i Power supply module A20B-8101-0010." A20B-8101-0400 dalam keluarga master board yang sama menggunakan sumber daya FS30i yang sama (A20B-8101-0010).

T5: Dapatkah A20B-8101-0400 digunakan dalam sistem 32i-A?

Deskripsi produk secara khusus mengidentifikasi kompatibilitas 30i-A dan 31i-A5. Seri 32i-A berada dalam keluarga perangkat keras yang sama tetapi merupakan varian CNC yang berbeda.
