Fanuc A860-0316-T001 | Pulse Coder Inkremental Resolusi Tinggi HR — 10.000P, Antarmuka D-Sub, Motor Servo AC Seri Fanuc S

Gambaran Umum

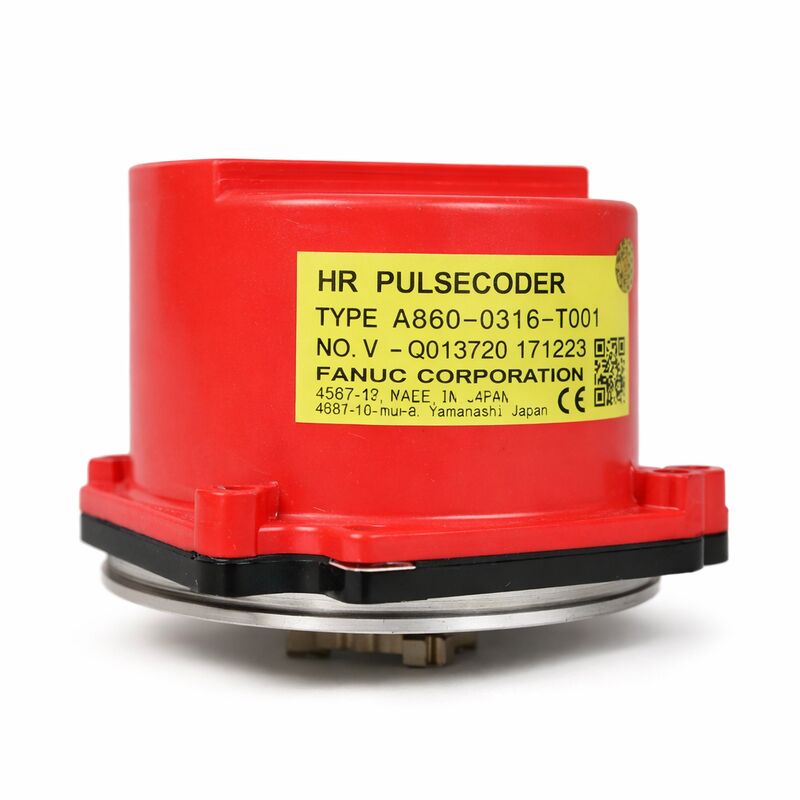

Fanuc A860-0316-T001 adalah varian konektor D-Sub dari pulse coder inkremental resolusi tinggi (HR) 10.000P Fanuc untuk jajaran motor servo AC seri S.

Pulse coder ini memiliki spesifikasi inkremental 10.000 ppr yang sama dengan A860-0316-T101 (varian tutup merah), berbeda pada jenis konektornya: di mana T101 menggunakan rumah tutup plastik merah dengan konektor terintegrasi atau bergaya Amphenol, T001 menghadirkan antarmuka D-Sub — format konektor multi-pin berbentuk trapesium yang sama yang digunakan pada berbagai varian encoder seri S Fanuc dan yang terkait.

Penandaan HR menandai encoder ini sebagai anggota resolusi lebih tinggi dari keluarga A860-0316, melampaui coder inkremental 2.000P, 2.500P, dan 3.000P yang melayani populasi motor seri S yang lebih luas.

Spesifikasi 10.000P diterapkan pada motor seri S di mana persyaratan kualitas kontrol kecepatan aplikasi menuntut pengambilan sampel posisi yang lebih halus daripada yang dapat diberikan oleh encoder standar 3.000P — sumbu presisi berkecepatan lebih tinggi, spindel perkakas, dan aplikasi menuntut serupa dalam jajaran motor seri S.

Pada 10.000 pulsa per putaran, A860-0316-T001 menghasilkan 40.000 hitungan tepi kuadratur per putaran poros motor saat didekode oleh sirkuit penghitung tepi 4× amplifier. Pada 3.000 rpm, ini mewakili 2 juta pembaruan hitungan per detik — kepadatan data perkiraan kecepatan yang mendukung regulasi kecepatan yang mulus dan minim kebisingan di seluruh rentang operasi motor.

Sebagai perbandingan, encoder 3.000P pada kecepatan yang sama menghasilkan 600.000 hitungan kuadratur per detik — cukup untuk banyak aplikasi tetapi dengan perkiraan kecepatan yang secara proporsional lebih kasar per periode sampel kontrol.

Sebagai encoder inkremental, T001 memerlukan pengembalian referensi pada setiap penyalaan mesin.

Posisi poros motor tidak diketahui oleh CNC saat dinyalakan; prosedur pengembalian referensi menggerakkan sumbu ke sakelar referensi perangkat kerasnya, mendeteksi pulsa Z encoder (satu per putaran), dan menetapkan datum sumbu sebelum gerakan produksi apa pun diizinkan.

Untuk mesin di mana ini adalah langkah startup standar, T001 beroperasi seandal encoder absolut untuk produksi sehari-hari.

Spesifikasi Utama

Konektor D-Sub — Catatan Instalasi dan Kabel

Konektor D-Sub pada A860-0316-T001 adalah pembeda fisik utamanya dari varian T101 dalam keluarga encoder HR.

Konektor D-Sub pada encoder seri S Fanuc adalah pilihan spesifikasi umum selama masa produksi seri S, dan mesin dengan instalasi T001 memiliki soket D-Sub di ujung motor rakitan kabel encodernya.

Encoder T101 (gaya Amphenol/tutup merah) tidak dapat dicolokkan ke soket ini tanpa adaptasi kabel.

Saat mencari T001 sebagai pengganti, periksa kabel encoder yang ada pada motor di ujung motor — jika berujung pada soket D-Sub, T001 adalah varian yang benar.

Jika berujung pada konektor Amphenol atau kabel, T101 atau varian lain diperlukan. Pemesanan berdasarkan nomor suku cadang saja tanpa memeriksa konektor ujung motor kabel yang terpasang adalah kesalahan pencarian umum yang menghasilkan encoder yang tidak pas.

Inkremental HR vs Absolut Serial — Konteks Sistem

A860-0316-T001 (inkremental) dan encoder absolut Serial A/Serial C dari era seri S yang sama mewakili filosofi umpan balik yang berbeda yang dicocokkan dengan jenis penguat servo yang berbeda.

Encoder inkremental HR masuk ke penguat servo analog atau penguat servo digital awal yang memproses sinyal kuadratur A/B/Z secara langsung. Encoder absolut serial berkomunikasi melalui protokol serial berpemilik yang memerlukan penguat servo digital dengan sirkuit dekoder encoder serial.

Kedua sistem ini tidak dapat dipertukarkan pada tingkat penguat.

Mesin yang dibuat dengan encoder inkremental HR dan jenis penguat yang sesuai tidak dapat ditingkatkan langsung ke encoder absolut serial tanpa mengganti penguat juga.

Memahami ketergantungan tingkat sistem ini penting saat mengevaluasi skenario penggantian atau peningkatan encoder apa pun.

FAQ

Q1: Bagaimana resolusi 10.000P T001 dibandingkan dengan encoder Serial C (1.000.000P) di era motor yang sama?

Encoder absolut Serial C (keluarga A860-0346, A860-0356) pada 1M ppr memberikan 100 kali resolusi mentah dari HR inkremental 10.000P.

Namun, kedua jenis encoder beroperasi dengan arsitektur penguat yang berbeda — inkremental HR dengan dekode kuadratur pada penguat servo analog/digital awal, Serial C dengan sirkuit dekoder serial khusus pada penguat servo digital.

Kesenjangan resolusi mencerminkan perbedaan generasi teknologi.

Untuk sistem penguat servo analog yang dirancang untuk T001, 10.000P adalah batas resolusi praktis, dan itu sudah cukup untuk aplikasi yang dilayani oleh sistem tersebut.

Q2: Apa dampaknya pada parameter servo saat mengganti encoder seri S 3.000P dengan T001 10.000P?

Parameter servo CNC mencakup jumlah pulsa encoder (biasanya CMR — rasio pengganda perintah — dan parameter DMR) yang menghubungkan hitungan encoder dengan unit gerakan yang diperintahkan.

Perubahan dari encoder 3.000P ke encoder 10.000P mengubah rasio antara putaran poros motor dan hitungan encoder, sehingga parameter ini harus diperbarui untuk mempertahankan hubungan yang benar antara perintah posisi CNC dan gerakan motor yang sebenarnya.

Kegagalan memperbarui parameter servo setelah perubahan resolusi menghasilkan penskalaan posisi yang salah — sumbu akan bergerak jarak yang salah untuk perintah tertentu, dan loop servo dapat menjadi tidak stabil.

Q3: Bisakah A860-0316-T001 berfungsi sebagai pengganti langsung untuk A860-0316-T101 dengan adaptasi kabel?

Ya, pada prinsipnya. Baik T001 maupun T101 adalah encoder inkremental HR 10.000P dengan spesifikasi kelistrikan yang sama.

Satu-satunya perbedaan adalah jenis konektor. Adaptor kabel yang mengubah keluaran D-Sub T001 ke format konektor Amphenol T101 (atau sebaliknya) memungkinkan kedua varian tersebut berfungsi di instalasi yang lain.

Pendekatan adaptor ini bekerja dengan andal dalam praktik dan merupakan solusi servis yang sah ketika hanya satu varian konektor yang tersedia di pasar purna jual pada saat terjadi kerusakan mesin.

Q4: Apa saja mode kegagalan utama untuk A860-0316-T001 dalam layanan jangka panjang?

Keausan bantalan adalah mode kegagalan yang paling bergantung pada usia — bantalan encoder yang menopang cakram optik dan kopling poros secara bertahap menjadi longgar, yang menimbulkan kebisingan sinyal pada keluaran kuadratur A/B dan akhirnya menghasilkan penghitungan posisi yang tidak menentu atau alarm encoder.

Kontaminasi cakram optik dari kabut pendingin, aerosol cairan pemotong, atau partikel serpihan yang melewati segel poros motor adalah jalur kegagalan kedua yang paling umum.

Korosi pin konektor D-Sub, terutama di lingkungan mesin yang lembab di mana kondensasi mungkin terjadi, dapat menyebabkan hilangnya sinyal intermiten yang meniru kegagalan bantalan atau cakram hingga konektor diperiksa dengan benar.

Selalu mulai diagnosis kesalahan pada kabel dan konektor sebelum menyimpulkan bahwa badan encoder telah rusak.

Q5: Apakah sifat inkremental T001 menimbulkan risiko terhadap kualitas benda kerja jika mesin kehilangan daya selama operasi pemotongan?

Ya — kehilangan daya yang tidak direncanakan selama pemotongan aktif berarti posisi sumbu tidak diketahui saat dinyalakan berikutnya.

CNC akan memerlukan pengembalian referensi sebelum gerakan produksi apa pun, dan operasi pemesinan yang sedang berlangsung pada saat kehilangan daya biasanya tidak lengkap atau dibuang.

Untuk mesin dengan encoder absolut, posisi dipulihkan saat dinyalakan dan operator dapat menilai status operasi yang terputus sebelum memutuskan apakah akan melanjutkan atau membuang benda kerja.

Ini adalah argumen operasional mendasar untuk umpan balik absolut daripada inkremental pada alat mesin produksi.

Apakah perilaku inkremental T001 dapat diterima sepenuhnya bergantung pada frekuensi pemadaman yang tidak direncanakan dan biaya material benda kerja yang sedang dimesin.
