Generator Pulsa Sinkron Elektrik Manual TOSOKU MPG RE45BA1R5

Tosoku RE45BA1R5 | Generator Pulsa Manual Pengganti OEM — 5V DC, 100 PPR, Output Tegangan, Dial 80mm, Jepang

Saat Anda Membutuhkan Suku Cadang Ini

Sebagian besar teknisi pemeliharaan yang mencari suku cadang ini sudah tahu masalahnya: roda tangan pada pusat permesinan atau pusat pembubutan mulai bermasalah — sumbu bergeser ke satu arah saat Anda memutar kenop ke arah lain, atau putaran tertentu tidak menghasilkan gerakan sama sekali, atau gerakan tersentak-sentak bahkan pada pengaturan pembesaran terkecil.

Mesin telah berjalan selama bertahun-tahun, encoder Tosoku asli telah mengakumulasi ratusan ribu putaran kenop, dan akhirnya menunjukkan usianya.

RE45BA1R5 adalah suku cadang yang Anda butuhkan.

Ini adalah pengganti langsung untuk RE45BA1R5C (versi produksi yang diperbarui dengan akhiran saat ini memiliki C di akhir, tetapi spesifikasi inti dan pemasangannya identik dengan RE45BA1R5 asli).

Kombinasi output tegangan 5V, 100 PPR, dan dial 80mm mewakili varian RE45B yang paling banyak digunakan di panel mesin perkakas CNC di Asia, Eropa, dan Amerika Utara — ini adalah konfigurasi yang telah ditentukan oleh Fanuc, Mitsubishi, Mazak, Haas, dan puluhan pembuat mesin perkakas lainnya di panel operator mereka selama beberapa dekade.

Mendapatkan pengganti seharusnya mudah jika Anda langsung ke jaringan distribusi resmi Tosoku.

Waspadai salinan berbiaya rendah — RE45B adalah salah satu encoder MPG yang paling banyak disalin di pasaran, dan salinan tersebut berkisar dari yang hampir berfungsi hingga yang sama sekali tidak berguna setelah beberapa minggu.

Tosoku asli telah terbukti memiliki umur panjang di lingkungan produksi justru karena mekanisme penginderaan optik, mekanisme detent, dan konstruksi mekanis diproduksi dengan toleransi yang tidak dapat ditandingi oleh salinan generik.

Mengidentifikasi RE45BA1R5 pada Mesin Anda

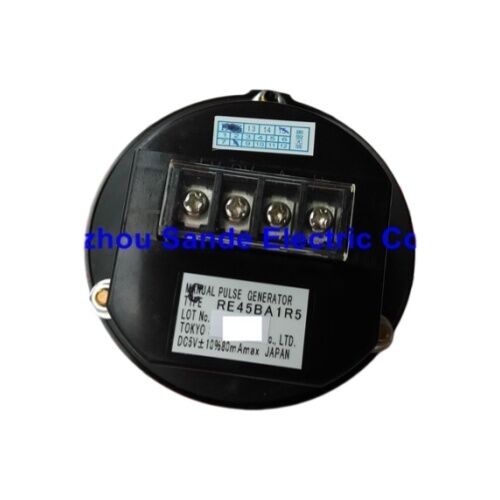

Nomor suku cadang biasanya tercetak pada label di bagian belakang badan encoder, terlihat setelah panel operator dibuka. Cari "RE45BA1R5" atau "RE45BA1R5C" (akhiran C adalah pembaruan revisi kecil, sepenuhnya setara dengan suku cadang dasar).

Tiga mur pemasangan yang terlihat dari depan panel operator mengidentifikasinya sebagai Tipe A (pemasangan 3 mur), dan kenop hitam dengan logo Tosoku pada kenop 15mm hitam mengonfirmasi konfigurasi kenop tipe B.

Jika label pada encoder Anda rusak atau hilang, identifikasi fisiknya adalah:

• Dial plastik hitam berdiameter 80mm dengan tanda indeks
• Tiga mur pemasangan panel dengan jarak sekitar 120° terlihat dari depan
• Keluar konektor belakang (bentuk kabel tergantung pada apakah mesin menggunakan kabel standar Tosoku atau harness kustom dari pembuat mesin)
• Buatan Jepang — bagian belakang housing biasanya akan menunjukkan negara asal Jepang

RE45BA1D5 terkait terlihat identik dari depan tetapi menarik 150mA pada 5V dan menggunakan output driver jalur diferensial — tidak dapat dipertukarkan secara elektrik dengan varian output tegangan R5 tanpa pengkabelan ulang input MPG CNC. Konfirmasikan nomor suku cadang asli sebelum memesan.

RE45BA1R5 vs RE45BA1R5C — Apakah Sama?

Ya. Akhiran C pada RE45BA1R5C mewakili revisi kecil dalam generasi produk yang sama — Tosoku secara berkala memperbarui huruf akhiran untuk melacak perubahan produksi yang sepenuhnya kompatibel dengan versi sebelumnya.

Pemasangan, koneksi listrik, tegangan suplai, resolusi, format output, dan dimensi mekanis tidak berubah antara RE45BA1R5 dan RE45BA1R5C. Kedua nomor suku cadang dapat dipertukarkan untuk tujuan penggantian.

Beberapa distributor resmi hanya mencantumkan varian C (sebagai versi pengiriman saat ini); jangan khawatir bahwa Anda tidak mendapatkan penunjukan asli yang tepat.

Mengenali MPG yang Gagal Sebelum Berhenti Sepenuhnya

Encoder MPG jarang gagal sekaligus. Lebih umum, mereka menurun secara bertahap, dan gejalanya mudah salah diagnosis jika Anda tidak mencarinya secara spesifik.

Pulsa hilang pada sudut tertentu. Cakram optik mengembangkan noda atau goresan halus di salah satu atau lebih jalurnya, menyebabkan detektor foto kehilangan pulsa di segmen rotasi tersebut.

Pada pengaturan pembesaran ×1, ini muncul sebagai langkah yang sesekali terlewat — sumbu bergerak 0,001mm per detent sebagian besar waktu tetapi sesekali tidak merespons. Pada ×100, kesalahan yang sama mungkin tidak diperhatikan karena gerakan yang diperintahkan lebih besar per pulsa menutupi lompatan.

Arah terbalik pada putaran parsial. Cakram yang terkontaminasi atau sirkuit detektor foto yang aus menyebabkan hubungan fase A/B salah dibaca sesaat, menyebabkan CNC menghitung satu langkah mundur sebelum melanjutkan penghitungan maju normal.

Ini terlihat seperti osilasi kecil atau kesalahan seperti backlash selama gerakan roda tangan yang lambat.

Tidak ada output pada putaran pertama setelah startup. Pemancar optik (LED) di dalam encoder telah menua hingga titik di mana dibutuhkan waktu sejenak untuk mencapai intensitas output yang stabil setelah dinyalakan. Dalam beberapa detik pertama, sinyal terlalu lemah untuk dibaca secara andal oleh detektor foto.

Ini biasanya berkembang menjadi kegagalan permanen selama berminggu-minggu atau berbulan-bulan.

Rasa detent yang lengket atau tidak menentu. Mekanisme detent yang didukung pegas yang berbunyi klik melalui setiap posisi telah aus, dan umpan balik taktil tidak lagi sesuai secara andal dengan satu pulsa bersih per klik.

Ini adalah gejala keausan mekanis yang berbeda dari kegagalan optik di atas, dan sering kali ada bersamaan dalam unit yang telah banyak digunakan.

Gejala apa pun ini adalah sinyal untuk mengganti encoder sebelum roda tangan gagal sepenuhnya selama operasi kritis.

Mengabeli Pengganti — Apa yang Diharapkan

RE45BA1R5 mengeluarkan kabelnya melalui bagian belakang badan encoder. Tosoku tidak menentukan konektor standar pada model dasar RE45BA1R5 — kabel diakhiri dengan kabel telanjang, dan pembuat mesin menentukan konektor dan harness kabel dalam konfigurasi spesifik mesin.

Saat Anda melepas encoder lama, ambil foto koneksi kabel sebelum memutuskan sambungan apa pun.

Pengkodean warna kabel biasanya mengikuti konfigurasi output standar Tosoku:

• Output fase A dan fase B (pasangan kuadratur)
• Umum A dan Umum B (kembali untuk kedua saluran output)
• Catu daya +5V dan ground 0V

Penugasan pin atau terminal spesifik pada konektor antarmuka mesin ditentukan dalam diagram kelistrikan mesin, bukan oleh Tosoku — encoder itu sendiri adalah perangkat output kuadratur standar, dan antarmuka MPG CNC memetakan pin A, B, dan suplai sesuai dengan standar pengkabelan pembuat mesin.

Konsultasikan manual pemeliharaan kelistrikan mesin untuk penugasan terminal yang tepat sebelum menyambungkan encoder pengganti.

Varian Akhiran C dalam Rangkaian MPG Tosoku

Akhiran C pada nomor suku cadang Tosoku RE45B secara konsisten menunjukkan revisi internal kecil — itu tidak pernah menunjukkan perubahan pada antarmuka eksternal, spesifikasi kinerja, atau konfigurasi pemasangan.

Konvensi ini berlaku di seluruh keluarga RE45B: RE45BD1R5C menggantikan RE45BD1R5 (tanpa dial 5V 100PPR), RE45BA2R1C menggantikan RE45BA2R1 (dial 80mm 12V 25PPR), dan seterusnya. Membeli versi akhiran C dari varian RE45B apa pun sebagai pengganti versi dasar asli selalu benar.

Pembuat mesin dan tim pemeliharaan tidak boleh terhalang oleh pembaruan akhiran saat membandingkan nomor suku cadang BOM mereka dengan stok saat ini.

Spesifikasi Utama

FAQ

Q1: Mesin saya menampilkan "kesalahan MPG" atau sumbu roda tangan tidak merespons — apakah RE45BA1R5 kemungkinan penyebabnya?

Belum tentu. Sebelum mengganti encoder, periksa kabel dari encoder ke input MPG CNC — konektor yang longgar, kabel putus di dekat panel (di mana kabel sering bergeser), atau pin konektor yang kotor dapat menghasilkan gejala yang sama seperti encoder yang rusak.

Cabut dan pasang kembali konektor MPG pada papan antarmuka CNC. Jika kesalahan hilang sesaat setelah disambungkan kembali dan kemudian kembali, konektor atau kabel kemungkinan besar adalah penyebabnya, bukan encoder itu sendiri.

Hanya jika kabel dan konektor diperiksa secara mekanis dan elektrik, encoder harus diganti.

Q2: RE45BA1R5C pengganti tiba dengan kabel telanjang — bagaimana saya tahu kabel mana yang mana?

Standar warna kabel Tosoku RE45B: Vcc (+5V) biasanya kabel merah; 0V (ground) adalah hitam atau putih; output fase A adalah hijau; output fase B adalah kuning (atau skema warna berpasangan serupa).

Namun, kode warna dapat bervariasi berdasarkan batch produksi dan apakah pembuat mesin menentukan harness kustom.

Selalu verifikasi fungsi kabel terhadap gambar mesin asli atau dengan mengukur hubungan tegangan secara hati-hati sebelum menyambungkan. Output A dan B akan menunjukkan ayunan logika 5V selama rotasi encoder yang lambat; menukar A dan B membalikkan arah sumbu tetapi tidak menyebabkan kerusakan.

Q3: Pembuat mesin mencantumkan nomor suku cadang pada BOM saya sebagai RE45BA1R5 tanpa akhiran C. Apakah RE45BA1R5C pengganti langsung?

Ya, sepenuhnya. RE45BA1R5C adalah versi produksi RE45BA1R5 saat ini — Tosoku menambahkan akhiran C untuk melacak revisi manufaktur yang tidak mengubah spesifikasi, antarmuka, atau pemasangan produk.

Setiap pemasok Tosoku resmi akan mengonfirmasi hal ini.

Menggunakan RE45BA1R5C sebagai pengganti instalasi RE45BA1R5 adalah prosedur yang benar dan diharapkan.

Q4: Bisakah saya menguji sementara apakah encoder bermasalah dengan menukar RE45BA1R5 dari mesin lain?

Ya, menukar encoder antar mesin dengan jenis CNC yang sama (tegangan suplai dan format input MPG yang sama) adalah teknik diagnostik yang valid, asalkan konektor kabel cocok atau Anda dapat menyambungkan kabel dengan benar.

Jika sumbu yang berperilaku tidak menentu berfungsi dengan baik dengan encoder pinjaman, encoder asli rusak.

Jika kesalahan mengikuti encoder ke mesin lain, encoder adalah kesalahan yang terkonfirmasi.

Jika kesalahan tetap ada pada sumbu asli dengan encoder pinjaman, masalahnya ada pada kabel, antarmuka MPG CNC, atau pengaturan parameter CNC — bukan encoder.

Q5: Setelah memasang RE45BA1R5 pengganti, sumbu bergerak ke arah yang salah saat memutar roda tangan. Apa yang salah?

Kabel fase A dan B terbalik — baik kabel tersebut tertukar dalam pengkabelan asli, atau pengganti dikabel dengan A dan B ditransposisikan relatif terhadap orientasi encoder asli.

Menukar koneksi A dan B membalikkan hubungan arah antara putaran roda tangan dan gerakan sumbu tanpa memengaruhi fungsi lainnya. Identifikasi kabel output A dan B pada encoder pengganti dan tukar di titik sambungan.

Atau, CNC mungkin memiliki parameter untuk membalikkan input arah MPG — pada kontrol Fanuc, ini dapat disesuaikan melalui parameter arah sumbu MPG yang sesuai (periksa manual parameter CNC untuk seri tertentu).

Baik pembalikan perangkat keras maupun penyesuaian parameter mencapai hasil yang benar.
