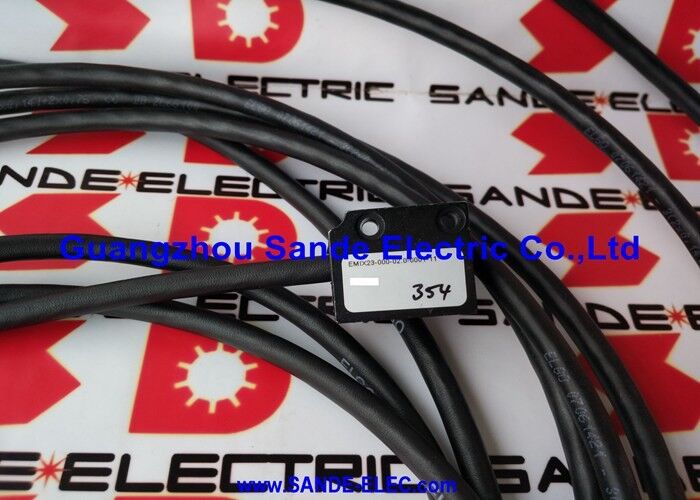

OEM Magnetic Reading Head EMIX23-000-02.0-0001-11

Elgo EMIX23-000-02.0-0001-11 ∙ Magnetic Incremental Linear Encoder ∙ Resolusi 1μm, 5V TTL, Kabel 2,0m, A/B/Z Quadrature Output

Gambaran umum

PeraturanElgo EMIX23-000-02.0-0001-11adalah encoder linier magnetik kompak yang membawa pengukuran posisi resolusi 1μm untuk aplikasi di mana skala kaca akan terlalu rapuh, terlalu besar, atau terlalu mahal,dan di mana output kuadrat sederhana pada tingkat logika TTL adalah semua kebutuhan kontroler hilir.

Seri EMIX23 dari Elgo mengintegrasikan kepala sensor dan elektronik evaluasi dalam satu rumah, tidak ada kotak elektronik terpisah, tidak ada unit interpolasi, dan tidak ada penguat tambahan yang diperlukan.2.0m kabel yang telah dirakit sebelumnya keluar langsung dari kepala sensor dan berakhir dalam kabel terbuka untuk koneksi ke kartu input digital sistem penerima.

Prinsip pengukuran adalah magnetik: kepala sensor memindai pergantian kutub utara dan selatan pada pita magnet Elgo MB20-20 (2mm pole pitch),menghasilkan sinyal sinusoidal yang diinterpolasi elektronik terintegrasi ke output gelombang kuadrat.

Pada pengaturan resolusi 0,001mm dengan pemicu 4 tepi, the 2mm pole pitch of the tape is divided electronically into 500 increments per pole pitch — a level of interpolation that delivers 1µm position granularity from a contact-free magnetic sensing mechanism with no moving parts in the sensor.

Pengakhiri -11 dalam nomor bagian menentukan tegangan pasokan 5V DC dan tingkat output TTL.

TTL output (0V logika rendah, 5V logika tinggi) secara langsung kompatibel dengan sirkuit input digital dari sebagian besar PLC, motion controller, indikator posisi,dan antarmuka CNC tanpa memerlukan konversi tingkat.

Pasangan output diferensial (A/A′, B/B′,Z/Z′) memungkinkan sinyal dihubungkan ke input penerima diferensial untuk kekebalan kebisingan terbaik di instalasi di mana kabel berjalan melalui lingkungan yang bising secara listrik.

Panjang kabel 2,0 m adalah standar Tosoku; kabel yang lebih panjang hingga 30 m tersedia sebagai varian pesanan, diidentifikasi oleh bidang panjang kabel dalam nomor bagian.Untuk sebagian besar pemasangan mesin di mana kepala sensor dipasang pada gerobak bergerak dan kabel berakhir di kabinet kontrol terdekat, 2,0m sudah cukup.

Untuk jarak tempuh mesin yang lebih besar di mana jarak dari gerbong ke lemari lebih dari 2 m, ordering the appropriate longer cable variant at specification time is the correct approach — extending the cable after the fact by splicing may degrade signal quality at the 5V TTL levels used by this variant.

Spesifikasi Utama

Magnetic Linear Encoding Mengapa dan Kapan

Enkoder linier magnetik menempati ceruk yang berbeda dalam lanskap pengukuran posisi.

Mereka lebih toleran terhadap kontaminasi daripada pengkode optik (tidak ada skala kaca untuk tergores atau pecah), secara mekanis lebih mudah dipasang (tape perekat daripada metode tanah presisi),dan mampu menjangkau jarak pengukuran yang panjang secara ekonomis.

EMIX23 memperluas keuntungan ini dengan resolusi rentang μm penuh yang sebelumnya hanya dapat dicapai dengan skala kaca optik.

Segmen aplikasi utama adalah mesin pengolahan kayu presisi, peralatan pembuatan lembaran logam, mesin gergaji dan pemotong,dan otomatisasi industri umum di mana resolusi 1μm diperlukan tetapi paparan lingkungan, chip logam, cairan pendingin, getaran membuat penginderaan optik tidak praktis.

Kekebalan magnetik EMIX23 terhadap kontaminan non-magnetik berarti terus menghasilkan data posisi yang dapat diandalkan di lingkungan yang akan dengan cepat merusak sistem skala optik.

Pulsa referensi dan catatan pemasangan

The Z/Z′ differential output provides one reference pulse per pass across the tape's reference mark — this is the point the controller uses to establish an absolute reference position within the incremental measurement range.

Pengakhiri R opsional Elgo (tidak termasuk dalam nomor bagian varian ini) memungkinkan posisi pulsa referensi yang dapat didefinisikan secara bebas;versi standar -000 tanpa opsi R menggunakan tanda referensi tetap pita.

Untuk memasang kepala sensor, perlu menjaga jarak 0,1 hingga 0,8 mm antara permukaan sensor dan permukaan pita sepanjang rentang pengukuran.Elgo menentukan toleransi pemasangan untuk EMIX23 yang harus diamati selama pemasangan untuk menjamin resolusi yang ditentukan.

Sebuah celah di luar kisaran ini menghasilkan amplitudo sinyal yang terdegradasi atau kehilangan sinyal. Kepala sensor harus sejajar dengan permukaan pita untuk mencegah variasi celah saat kereta bergerak.

FAQ

Q1: Dapatkah EMIX23-000-02.0-0001-11 mencapai resolusi 1μm di seluruh panjang kabel 2,0m tanpa degradasi sinyal?

Ya, output diferensial 5V TTL dirancang untuk menjaga integritas sinyal di seluruh kabel 2,0m.

Topologi garis diferensial (pasangan sinyal pelengkap A/A′, B/B′, Z/Z′) membatalkan kebisingan mode umum yang diinduksi pada kabel,yang merupakan sumber utama degradasi sinyal dalam kabel encoder yang melewati lemari mesin.

Memastikan input penerima adalah penerima diferensial (kompatibel RS-422) untuk memanfaatkan sepenuhnya topologi diferensial.Menghubungkan output diferensial ke input ujung tunggal adalah mungkin tetapi mengorbankan manfaat penolakan kebisingan.

T2: Pita magnet apa yang harus digunakan dengan EMIX23-000-02.0-0001-11?

EMIX23 pada resolusi 0,001mm (1μm) membutuhkan pita magnetik MB20-20 Elgo dengan EPS (magnetisasi kutub tunggal) untuk resolusi ≤1μm.

Pada resolusi lebih kasar dari 1μm (misalnya, 0,005mm), pita standar MB20-20 tanpa sebutan EPS dapat diterima.

Pita EPS memiliki batas kutub toleransi yang lebih halus yang diperlukan untuk elektronik interpolasi untuk mencapai resolusi 1μm yang akurat.

Menggunakan pita standar dengan EMIX23 yang dikonfigurasi 1μm akan menghasilkan output, tetapi spesifikasi akurasi tidak dapat dijamin.

Q3: Bagaimana pulsa referensi EMIX23 digunakan dalam instalasi praktis?

Pulsa Z menembakkan satu kali per lewat di atas penanda referensi pita.

Dalam aplikasi mesin, pengontrol menggunakan impuls Z pertama yang terdeteksi setelah power-up atau setelah gerakan pencarian yang ditentukan untuk menetapkan sumbu referensi nol absolut pengontrol tahu posisinya dalam sistem koordinat mesin dan dapat memasukkan kontrol posisi loop tertutup.

Posisi pulsa Z adalah lokasi fisik yang tetap pada pita, sehingga jalur referensi selalu menetapkan posisi datum yang sama setiap kali.

Jika perjalanan mesin membawa sumbu melalui posisi Z marker selama produksi normal, pengontrol hanya mencatat impuls Z dan terus tidak mempengaruhi posisi yang sedang berlangsung menghitung.

T4: Apakah EMIX23-000-02.0-0001-11 cocok untuk aplikasi gerak berkecepatan tinggi, dan berapa kecepatan maksimum?

Kecepatan transversal maksimum pada resolusi 1μm dengan output TTL 5V ditentukan oleh frekuensi output maksimum yang dapat dihasilkan oleh elektronik.

Pada resolusi 1μm, kecepatan lintasan 1m/s membutuhkan 1,000,000 hitungan tepi per detik.

The EMIX23 electronics at this resolution are rated for speeds that accommodate typical industrial machine tool and automation traverse velocities — confirm against Elgo's specification sheet for the maximum specified traverse speed at the ordered resolution to verify suitability for the specific application's rapid traverse speed.

T5: Apa pengaturan celah sensor-tape yang direkomendasikan selama pemasangan, dan bagaimana hal itu diverifikasi?

Celah instalasi target adalah antara 0,1 mm dan 0,8 mm, dengan 0,5 mm sebagai titik tengah praktis yang memberikan toleransi terhadap variasi mekanis selama operasi mesin.

Elgo offers an optional LED distance monitoring function (suffix E in the part number) that signals when the gap is within the acceptable range during installation — this option is not included in the -02.0-0001-11 varian standar tetapi tersedia dalam bagian E yang sesuai.

Tanpa opsi pemantauan LED, celah diatur menggunakan alat pengukur sensasi selama pemasangan.

Setelah instalasi, kualitas sinyal output A/B dapat diamati pada osiloskop untuk mengkonfirmasi transisi gelombang persegi yang bersih,yang berfungsi sebagai konfirmasi praktis bahwa celah berada dalam kisaran operasional.
