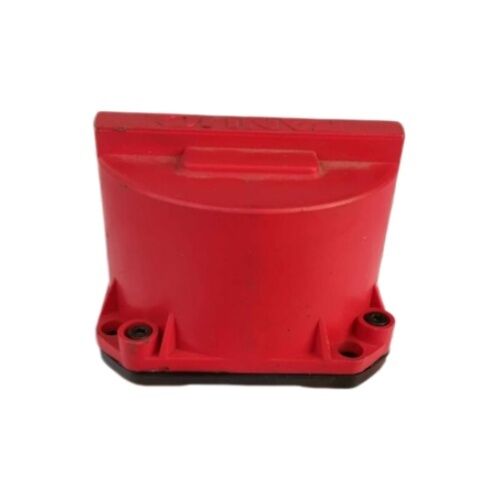

FANUC A860-0347-T001 Absolute Pulse Coder

Apa itu A860-0347-T001?

FANUC A860-0347-T001 adalah serial A-type absolut pulse coder yang dirancang sebagai encoder penggantian langsung untuk FANUC servo motor.unit ini terus-menerus memberi makan posisi real-time dan data kecepatan kembali ke sistem kontrol CNC menjadikannya salah satu komponen umpan balik yang paling penting dalam setiap alat mesin FANUC-driven.

Jika mesin Anda mengeluarkan alarm terkait encoder, mengalami pergeseran sumbu, atau hanya menolak untuk memulai dengan benar, coder pulsa yang gagal sering menjadi penyebab utama.A860-0347-T001 adalah solusi yang ditentukan oleh produsen untuk mendapatkan sumbu itu kembali online.

Kompatibilitas ⁠ Motor Mana yang Cocok?

Pulse coder ini dibangun khusus untuk dua model FANUC servo motor tertentu:

• FANUC Model 4-0SServo motor
• FANUC Model 3-0SServo motor

Ini terhubung melaluiKonektor antarmuka D-SUBSebelum memesan, pastikan pelat nama mesin Anda sesuai dengan salah satu dari sebutan di atas.Menggunakan pengkode yang tidak kompatibel bahkan yang secara fisik cocok akan menyebabkan kesalahan komunikasi pada amplifier.

Mengapa Encoder Lebih Penting dari yang Anda Pikirkan

Dalam sistem CNC loop tertutup, servo motor tidak "tahu" di mana ia berada.Saat lingkaran umpan balik rusak karena cakram encoder retak, masuknya kelembaban, kerusakan kabel, atau keausan normal, sumbu menjadi tidak dapat diprediksi.

A860-0347-T001 adalahtipe absolutencoder, yang berarti ia mempertahankan memori posisi bahkan setelah mesin dimatikan (didukung oleh baterai cadangan di sisi CNC).ketika Anda memulai kembali mesinData posisi dipertahankan dan dipercaya segera pada power-up.

Tinjauan Teknis

Gejala Gagal Umum yang Menunjuk pada Bagian Ini

Anda tidak selalu mendapatkan peringatan yang jelas kegagalan encoder dapat muncul dalam beberapa cara:

• Alarm servo eksekusi kesalahan atau sumbupada panel CNC
• Poros bergerak tidak teratur atau menolak untuk menanggapi perintah
• Mesin gagal menyelesaikan siklus homing
• Kesalahan posisi intermiten yang membersihkan dan kemudian kembali
• Kerusakan fisik pada tubuh encoder atau konektor (kontaminasi cairan pendingin, benturan)

Jika mesin Anda menjalankan FANUC seri 0, seri 15, atau awal 16/18 seri kontrol dipasangkan dengan Model 3-0S atau 4-0S motor, A860-0347-T001 adalah pengganti yang tepat untuk menyelidiki.

Catatan Pemasangan

Penggantian pulse coder membutuhkan penanganan yang hati-hati.

1. Matikan dan kunci mesin sepenuhnyasebelum menghapus encoder.
2. Perhatikan rute kabel dan orientasi konektor sebelum memutuskan apa pun.
3. Setelah instalasi, CNC mungkin memerlukanKembali posisi referensiatau posisi baterai didukung reset tergantung pada jenis kontrol.
4. Periksa kabel encoder dan pin konektor sementara motor dapat diakses

Jika ragu, lihat manual pemeliharaan servo motor FANUC yang relevan (seri B-65165E atau setara untuk model motor Anda).

Pertanyaan yang Sering Diajukan

T1: Apakah A860-0347-T001 adalah bagian FANUC OEM atau pengganti aftermarket?

A860-0347-T001 adalah nomor bagian asli FANUC. Saat membeli encoder ini, periksa apakah pemasok menawarkan unit OEM baru, unit yang disertifikasi,atau pengganti yang kompatibel dengan pihak ketigaUntuk mesin produksi-kritis, saham OEM baru atau diperbaharui yang diuji secara profesional umumnya dianjurkan.Ada alternatif pasar setelah tetapi mungkin membawa risiko kompatibilitas dengan versi firmware kontrol tertentu.

T2: Kontrol CNC FANUC apa yang bekerja dengan encoder ini?

Pulse coder ini terkait dengan model motor servo FANUC yang lebih tua (3-0S dan 4-0S), yang umumnya dipasangkan dengan kontrol CNC seri FANUC 0, seri 3 dan seri 15,serta beberapa konfigurasi 16i/18i sebelumnyaJika Anda menjalankan motor seri αi atau βi yang lebih baru, Anda akan membutuhkan model pengkode pulsa yang berbeda ¢ seri A860-0xxx-T mencakup banyak generasi dan mereka tidak dapat ditukar.

T3: Dapatkah saya memperbaiki encoder yang ada alih-alih menggantinya?

Dalam beberapa kasus, bengkel perbaikan spesialis dapat memulihkan coder denyut nadi yang rusak membersihkan optik yang terkontaminasi, mengganti konektor, atau menyelesaikan masalah yang berkaitan dengan baterai.jika cakram pengkode internal rusak secara fisik atau sensor optik gagal, perbaikan umumnya tidak hemat biaya atau dapat diandalkan dibandingkan dengan pemasangan pengganti yang diuji.sebagian besar lingkungan produksi memilih penggantian kerja yang dikonfirmasi daripada unit yang diperbaiki.

T4: Mesin saya menunjukkan "alarm pengkode pulsa" Apakah itu berarti pengkode telah gagal?

Sebelum mengganti encoder, periksa hal berikut: kabel encoder untuk kerusakan yang terlihat atau pin konektor yang longgar; servo amplifier untuk kode kesalahan terpisah;dan cadangan baterai CNC (baterai mati pada sistem encoder absolut akan menghasilkan alarm yang meniru kegagalan perangkat keras encoder)Melakukan pemeriksaan ini terlebih dahulu, mereka dapat menghemat waktu dan biaya yang signifikan.

T5: Bagaimana A860-0347-T001 harus disimpan jika tidak dipasang segera?

Simpan dalam kemasan anti-statis asli di lingkungan yang kering dan stabil suhu.Komponen optik internal sensitif terhadap debu dan kelembabanSebagian besar pemasok industri merekomendasikan pemasangan dalam 12 sampai 24 bulan setelah pembelian untuk keandalan terbaik;penyimpanan jangka panjang di luar itu harus disertai dengan pengujian fungsi sebelum dipasang pada mesin hidup.

Selalu rujuk tanda nama motor dan dokumentasi mesin sebelum memesan encoder pengganti.Nomor model dalam seri FANUC A860 terkait erat tetapi tidak dapat ditukar secara universal.
