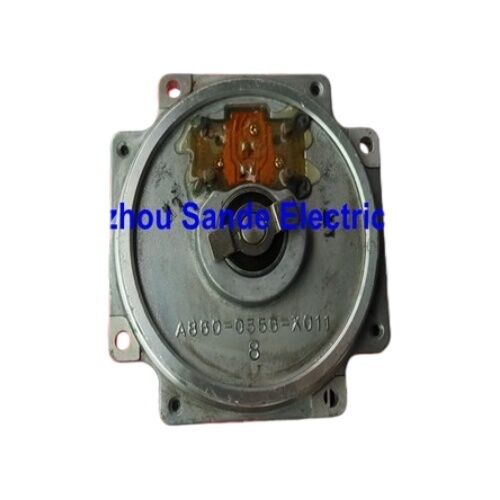

FANUC Continuous Rotary Pulse Servo Motor Encoder A860-0356-X011

FANUC A860-0356-X011 Continuous Rotary Pulse Coder αA64 Absolute Encoder untuk FANUC Alpha Series Servo Motors

Komponen di Balik Setiap Gerakan Poros yang Tepat

Ada bagian kecil tapi penting dari perangkat keras yang dipasang di bagian belakang FANUC seri Alpha servo motor Anda bahwa sebagian besar operator mesin tidak pernah berpikir tentang sampai gagal.A860-0356-X011adalah rotor internal dan elemen sensing dariCoder pulsa αA64 (AA64), keluarga encoder serial mutlak yang memberikan seluruh generasi FANUC Alpha servo motor posisi kecerdasan mereka.

Nomor bagian ini muncul di berbagai referensi silang di pasar.A860-0360-T201,A860-0360-V501, atauA860-0360-V511A860-0356-X011 mengidentifikasi internal encoder disc/rotor komponen yang ditempatkan di dalam perakitan bertopeng merah.kedua nama elemen rotor dan nomor perakitan lengkap dapat muncul pada daftar pemasok, dan keduanya mengacu pada unit fungsional yang sama yang Anda butuhkan untuk mengembalikan sumbu.

Apa Arti "AA64" Secara Nyata dan Mengapa Resolusi Penting

PenunjukanAA64Terpecah sebagai berikut:Auntuk seri Alpha,Auntuk tipe Absolute,64untuk 64.000 denyut per putaran.Angka resolusi 64K menghitung per giliran adalah apa yang membedakan generasi ini FANUC encoders dari unit resolusi yang lebih tua yang lebih rendah dan mendefinisikan presisi posisi yang tersedia untuk kontrol CNC.

Pada 64.000 hitungan per putaran, servo amplifier menerima data posisi yang sangat halus dengan setiap putaran poros.ini diterjemahkan ke resolusi posisi 0.15625 mikrometer per encoder menghitung jauh lebih halus dari akurasi mekanik dari sebagian besar mesin alat, yang persis titik.Anda ingin sistem umpan balik untuk menjadi elemen yang paling akurat dalam rantai, sehingga tidak pernah menjadi faktor pembatasan dalam kinerja posisi mesin.

Peraturanmutlaksifat encoder ini sama pentingnya. Tidak seperti encoder tambahan yang hanya mengukur gerakan relatif dari titik awal yang diketahui,Enkoder absolut mempertahankan nilai posisinya bahkan ketika mesin dimatikanKetika mesin dimulai keesokan harinya, CNC sudah tahu persis di mana setiap sumbu.Servo amplifier membaca posisi yang disimpan segera pada power-up, dan mesin siap untuk berjalan.

Tinjauan Teknis

Di mana Encoder ini tinggal dan bagaimana ia terhubung

Coder pulsa αA64 dipasang di dalam tutup ujung plastik merah yang khas di bagian belakang servo motor seri FANUC Alpha.Enkoder pasangan untuk poros motor melalui presisi saling menghubungkan kopling yang mengirimkan rotasi tanpa backlash atau slip. Majelis tutup merah ¢ encoder rumah, kopling, dan PCB bersama-sama ¢ adalah unit mandiri yang klip ke bel belakang motor.

Konektor 14 pin membawa kedua catu daya ke encoder dan output data serial kembali ke amplifier servo.data posisi ditransmisikan sebagai aliran serial digital daripada sebagai impuls tambahan mentahHal ini membuat sinyal lebih tahan kebisingan melalui kabel yang berjalan dari motor ke amplifier dan membawa data yang lebih kayadan status dalam format DSP amplifier dapat bekerja dengan langsung.

Poin praktis utama: kabel encoder bukan bagian dari perakitan A860-0356-X011 / A860-0360 dan harus dibeli secara terpisah jika rusak.Kesalahan kabel pada garis 14 pin menyebabkan alarm servo yang gejala identik dengan kegagalan perangkat keras encoder, sehingga kabel selalu hal pertama untuk memeriksa sebelum mengutuk encoder itu sendiri.

Identifikasi Motor Alpha: Mengenali Kesesuaian yang Tepat

Servo motor seri FANUC Alpha yang menggunakan encoder ini biasanya membawa akhiran alfanumerikB75Dalam kode pesanan motor , misalnya, A06B-0127-B075, A06B-0163-B075, dan sebutan serupa."75" dalam kode motor adalah konvensi FANUC untuk menunjukkan motor Alpha yang dilengkapi dengan coder denyut nadi absolut αA64.

Jika Anda tidak yakin apakah motor Anda menggunakan encoder ini, penanda fisik adalah tutup plastik merah di ujung non-drive motor..Topi biru atau abu-abu menunjukkan generasi pengkode yang berbeda dengan spesifikasi internal yang berbeda dan jenis konektor yang berbeda.

Pola Kegagalan dan Penyebabnya

Encoder αA64 adalah perangkat optik yang menggunakan LED untuk menerangi cakram kaca yang terukir dengan presisi, dan fotodetektor membaca pola.

Kontaminasi pendingin.Ini adalah penyebab yang paling umum dari kegagalan prematur pada mesin alat. pendingin yang menemukan jalan melewati segel poros motor atau melalui kelenjar masuk kabel yang rusak mencapai perakitan optik encoder.Bahkan film tipis pada cakram kaca mengganggu jalur optikBerbeda dengan kegagalan listrik lainnya yang terjadi secara tiba-tiba, kegagalan yang terkait dengan kontaminasi sering berkembang secara bertahapatau kesalahan posisi yang menumpuk perlahan sebelum memicu kesalahan keras.

Baterai yang didukung kehilangan posisi mutlak.Posisi mutlak dalam encoder ini dipertahankan oleh baterai cadangan ketika mesin dimatikan.encoder tidak dapat menyimpan data posisi sepanjang siklus dayaGejala adalah "alarm baterai pulse coder" pada power-up, diikuti dengan permintaan untuk melakukan pengembalian titik referensi.bukan kegagalan perangkat keras tetapi jika diabaikan dan baterai benar-benar habis, encoder dapat kehilangan data kalibrasi internal dan memerlukan penggantian bahkan jika rangkaian optik berfungsi dengan sempurna.

Cedera kejut fisik.Disk kaca presisi di dalam encoder tidak dirancang untuk menyerap dampak. Jatuhnya motor, atau peristiwa tabrakan yang mengirimkan syok melalui poros motor, dapat merobek disk.Hasilnya adalah segera, alarm encoder yang tidak dapat dipulihkan.

Komponen optik tua.Selama bertahun-tahun operasi terus menerus, sumber LED secara bertahap redup.Ini adalah mekanisme keausan jangka panjang daripada kegagalan tiba-tiba, tapi itu adalah alasan penggantian encoder kadang-kadang proaktif pada mesin log jam operasi yang sangat tinggi.

Sebuah Continuous Rotary Encoder ️ Apa yang Ditambahkan oleh Penunjukan Itu

Deskriptor "putaran terus menerus" dalam daftar produk ini mencerminkan perbedaan kemampuan khusus dalam keluarga αA64.Beberapa pengkode pulsa dalam kisaran FANUC dirancang untuk sumbu servo standar di mana motor berputar dalam busur terbatas beberapa putaran paling banyak ke arah manapun. Sebuah kontinyu rotary pulse coder dirancang untuk aplikasi di mana motor dapat berputar tanpa batas dalam satu arah: meja putar, peralatan penggulung, pusat putar C-axis,atau mekanisme indeks yang menumpuk putaran tanpa batas.

Dalam praktiknya, arsitektur penghitungan multi-putaran internal menangani kisaran posisi yang diperpanjang.Encoder tidak hanya tahu di mana dalam satu revolusi poros adalah juga melacak berapa banyak revolusi penuh telah selesaiKemampuan posisi absolut yang diperpanjang ini adalah apa yang ditandai oleh penunjukan "putaran terus menerus":encoder ini tidak akan kehilangan referensi posisi setelah jumlah tertentu putaran, sehingga cocok untuk aplikasi putaran tinggi bahwa standar single-turn absolute encoder tidak dapat melayani secara andal.

Ringkasan Referensi silang

Pembeli yang mencari encoder ini akan menemukan beberapa nomor bagian tergantung pada manual, katalog bagian, atau daftar pemasok yang mereka konsultasikan.Semua yang berikut ini berkaitan dengan keluarga ensembel enkoder αA64 yang sama:

• A860-0356-X011️ rotor/elemen internal
• A860-0360-T201√ pemasangan lengkap standar
• A860-0360-V501Varian dengan cadangan super kapasitor (mengganti baterai dalam beberapa konfigurasi)
• A860-0360-V511Varian dengan super kondensator, revisi berikutnya

Saat memesan, confirm with the supplier which specific variant is compatible with your motor's backup system configuration — battery-based and capacitor-based variants serve the absolute position retention function differently and are not always interchangeable without parameter adjustments on the servo amplifier.

Pertanyaan yang Sering Diajukan

T1: Servo motor FANUC mana yang kompatibel dengan encoder A860-0356-X011 / A860-0360-T201?

Enkoder ini dirancang untuk FANUC seri Alpha AC servo motor khususnya mereka yang kode pesanan motor berakhir dengan akhiranB75, seperti A06B-0127-B075 atau A06B-0163-B075 dan sebutan serupa di seluruh rangkaian motor Alpha.Motor dari seri Beta FANUC, motor DC seri S yang lebih tua, atau motor seri αi yang lebih baru menggunakan jenis encoder yang berbeda dengan konektor dan format sinyal yang berbeda, dan keluarga A860-0360 tidak kompatibel dengan platform tersebut.Selalu periksa nama motor atau kode pesanan sebelum membeli encoder pengganti.

Pertanyaan 2: Apa perbedaan antara A860-0360-T201, A860-0360-V501, dan A860-0360-V511?

Ketiga-tiga adalah αA64 absolut pulse coders dengan 64.000 pulsa per revolusi dan 14-pin serial output.Perbedaan fungsional terletak pada bagaimana posisi absolut dipertahankan ketika mesin dimatikanVarian T201 bergantung pada baterai eksternal di kabinet CNC untuk mempertahankan memori posisi encoder.Varian V501 dan V511 menggabungkan superkondensator internal yang menyimpan muatan yang cukup untuk mempertahankan data posisi untuk jangka waktu yang ditentukan tanpa baterai kabinetDalam situasi pemeliharaan yang paling praktis, varian ini dapat ditukarkan, tetapi parameter amplifier servo dan pengaturan alarm baterai mungkin perlu diperiksa setelah penggantian.Konfirmasi dengan servo amplifier dokumentasi Anda sebelum memasang varian yang berbeda dari yang asli.

T3: Mesin menunjukkan alarm pengkode pulsa pada sumbu ini. Bagaimana saya mengkonfirmasi pengkode benar-benar salah sebelum memesan penggantian?

Mulailah dengan kabel encoder dan konektor, bukan encoder itu sendiri lepaskan kabel di ujung servo amplifier dan periksa pin konektor 14 pin untuk korosi, kontak bengkok,atau residu pendinginLakukan pemeriksaan kontinuitas di sepanjang setiap konduktor.Bukaan intermiten terutama di konduktor terlindung adalah penyebab sering dari alarm pulsa coder dan mudah untuk mengabaikan tanpa pengujian yang cermat. Juga periksa tegangan cadangan baterai jika alarm terkait dengan baterai. Jika kabel dan baterai keduanya memeriksa, dan mengganti kabel yang dikenal baik tidak membersihkan alarm,Pengkodean optik atau PCB kemungkinan besar gagalPada mesin dengan kontrol seri FANUC 0i, 16i, atau 30i, nomor alarm khusus yang ditampilkan akan membantu mempersempit apakah kesalahan adalah kesalahan optik, kesalahan komunikasi,atau kesalahan data posisi masing-masing menunjukkan mode kegagalan yang berbeda dalam encoder.

T4: Apakah encoder ini dapat diperbaiki, atau apakah perlu diganti secara langsung?

Perbaikan tingkat komponen dari αA64 pulse coders secara teknis mungkin tetapi terbatas pada mode kegagalan tertentu.Rangkaian optik yang terkontaminasi kadang-kadang dapat dibersihkan oleh spesialis dengan fasilitas yang sesuaiNamun, jika cakram pengenkode kaca itu sendiri retak atau berserakan, atau jika sumber LED gagal,penggantian adalah satu-satunya pilihan praktis presisi komponen optik internal tidak dapat dipertahankan di lapanganBiaya dan waktu yang terlibat dalam perbaikan encoder profesional sering membuat unit pengganti yang diuji menjadi pilihan yang lebih praktis, terutama ketika biaya downtime produksi diperhitungkan.Jika usaha perbaikan dilakukan, encoder harus diuji secara dinamis pada kecepatan operasi setelah setiap pekerjaan pengujian bench statis saja tidak mengungkapkan semua mode kegagalan dalam encoder absolut optik.

T5: Mengapa seri FANUC Alpha menggunakan topi merah pada encoder dan apakah warna menunjukkan sesuatu yang berarti?

Penutup ujung merah pada servo motor seri FANUC Alpha adalah pengenal visual yang disengaja untuk generasi encoder yang dipasang di motor tersebut.seorang teknisi memeriksa barisan motor dapat segera melihat dari seluruh lemari yang motor membawa αA64 encoders (top merah) versus generasi lain. FANUC used different cap colors across their motor families to prevent incorrect encoder substitutions — a grey or blue cap on a FANUC motor indicates a different encoder series with different electrical specifications, pinout konektor yang berbeda, dan format sinyal yang berbeda.Mengganti encoder dari motor cap warna yang berbeda ke posisi motor cap merah dengan keyakinan bahwa mereka dapat ditukarkan adalah perangkap diagnostik yang membuang-buang waktu dan dapat menyebabkan kesalahan amplifier. Pertandingan warna adalah kondisi yang diperlukan tetapi tidak cukup untuk kompatibilitas encoder. Selalu memverifikasi kode perintah motor dan konfigurasi amplifier juga.

Elemen rotor encoder A860-0356-X011 adalah bagian dari perakitan coder pulsa absolut A860-0360 αA64. Selalu konfirmasi kompatibilitas motor menggunakan kode urutan nama pelat motor sebelum memesan.Penggantian encoder pada sumbu servo FANUC membutuhkan prosedur pengembalian titik referensi sesuai dengan dokumentasi pemeliharaan servo motor dan amplifier FANUC yang berlaku..
