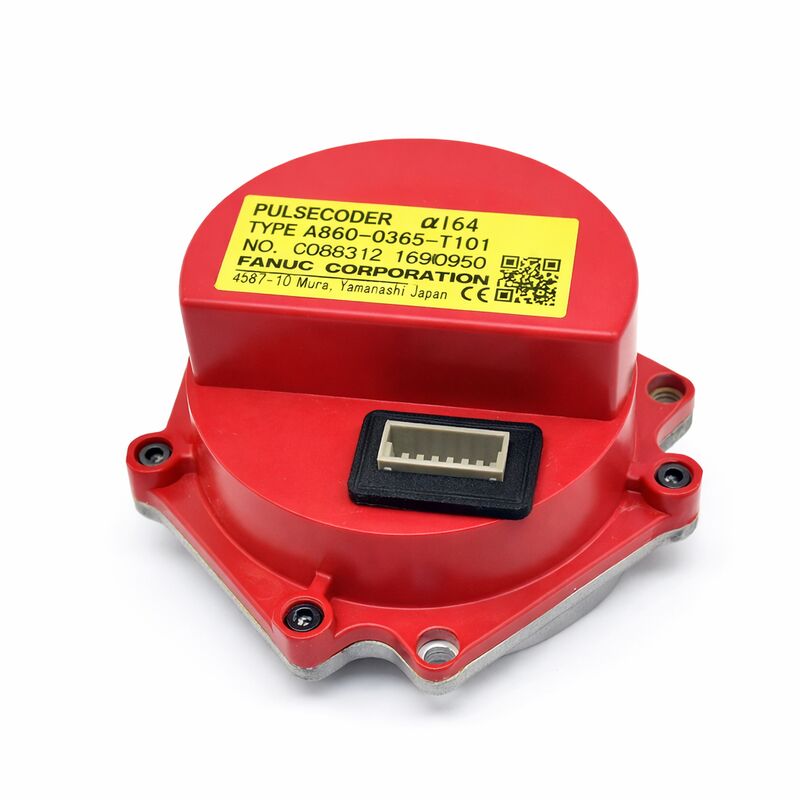

Fanuc A860-0365-T001 | Alpha αi64 Incremental Pulse Coder — 64.000P, Konektor D-Sub 15-Pin, Motor Servo AC Alpha Bingkai Kecil

Gambaran Umum

Fanuc A860-0365-T001 adalah αi64 (64K ppr) incremental pulse coder untuk motor servo AC Fanuc seri alpha bingkai kecil, menampilkan konektor D-Sub 15-pin pada badan encoder. Ini melayani rentang motor yang sama dengan padanan absolut αA64 (A860-0360-T001) — motor alpha kecil a1/3000, a2/2000, a2/3000, dan αM2.5/3000 — tetapi beroperasi pada prinsip umpan balik yang secara fundamental berbeda.

Di mana encoder absolut mempertahankan memori posisi melalui siklus daya mesin, T001 inkremental menghitung pulsa dari posisi awal yang sewenang-wenang setiap kali mesin dinyalakan. Pengembalian referensi wajib dilakukan setelah setiap siklus daya, termasuk pemadaman yang tidak direncanakan.

Konektor D-Sub 15-pin pada A860-0365-T001 terhubung ke rakitan kabel encoder motor, yang berjalan ke input encoder amplifier servo.

Jenis konektor D-Sub pada varian ini membedakannya dalam keluarga A860-0365 dari varian yang terintegrasi dengan kabel — T001 adalah badan encoder hanya konektor, terpisah dari kabel, memungkinkan kabel tetap terpasang pada motor selama pertukaran encoder.

Untuk aplikasi perkakas mesin di mana urutan pengembalian referensi adalah bagian normal dan diterima dari prosedur startup, αi64 inkremental memberikan umpan balik 64K ppr yang andal tanpa biaya pemeliharaan baterai dari instalasi encoder absolut.

Tidak ada baterai untuk dipantau, tidak ada risiko kehilangan data posisi absolut dari sel yang habis, dan tidak ada alarm BAT untuk ditanggapi.

Encoder hanya menghitung pulsa sejak motor mulai berputar — tidak rumit, kuat, dan banyak dipasang di seluruh generasi motor alpha.

Ketersediaan A860-0365-T001 dari saluran surplus dan pertukaran mencerminkan populasi motor alpha yang masih aktif digunakan di seluruh dunia.

Motor alpha bingkai kecil dipasang pada sumbu yang lebih ringan pada pusat pemesinan, mesin bubut, dan mesin tujuan khusus di mana penggerak servo yang ringkas dan torsi sedang adalah semua yang dibutuhkan aplikasi.

Motor-motor ini tetap produktif lama setelah mereka tidak lagi masuk dalam katalog Fanuc saat ini, dan encoder T001 adalah komponen yang paling umum dibutuhkan untuk menjaga mereka tetap berjalan.

Spesifikasi Utama

Konektor D-Sub — Identifikasi dan Kompatibilitas Kabel

D-Sub 15-pin adalah standar konektor industri yang dikenal luas — selubung trapezoid, 15 kontak dalam dua baris, penahan sekrup jempol atau pengait kawat.

Pada A860-0365-T001, konektor ini adalah antarmuka pencocokan antara badan encoder dan kabel encoder motor.

Badan encoder dicolokkan ke soket kabel; kabel membawa sinyal encoder A/B/Z (level RS-422 diferensial) dari encoder ke kartu input encoder amplifier servo.

Saat mencari pengganti T001, pastikan kabel motor yang ada memiliki soket D-Sub 15-pin di ujung encoder.

Keluarga A860-0365 mencakup varian T001 (D-Sub) dan T101 (kabel terpasang / Amphenol), dan ini tidak dapat dipertukarkan secara mekanis di ujung motor tanpa modifikasi kabel.

Memesan varian konektor yang salah menghasilkan encoder yang secara fisik tidak dapat terhubung ke kabel yang terpasang — situasi yang dapat dipulihkan jika tertangkap sebelum motor dirakit kembali, tetapi situasi yang mahal jika tertangkap hanya setelah mesin dibongkar.

Umpan Balik Inkremental Tanpa Ketergantungan Baterai

Tidak adanya cadangan baterai adalah pertukaran dan keuntungan operasional dari αi64 T001. Di sisi pertukaran: mesin tidak dapat melanjutkan pada posisi tepatnya setelah siklus daya tanpa menjalankan pengembalian referensi.

Di sisi keuntungan: tidak ada baterai yang habis tanpa disadari, tidak ada alarm BAT untuk ditanggapi selama produksi, dan tidak ada risiko kerusakan data posisi dari sel baterai yang habis.

Untuk perkakas mesin yang dimatikan setiap hari sebagai bagian dari operasi normal, pengembalian referensi saat startup menambah 1 hingga 3 menit per sumbu pada waktu siap mesin — biaya tambahan kecil yang diterima sebagian besar lingkungan produksi tanpa kesulitan.

Untuk mesin yang jarang dimatikan, perbedaan operasional antara umpan balik inkremental dan absolut bahkan kurang signifikan dalam praktik, karena pengembalian referensi jarang terjadi dalam kedua kasus.

FAQ

Q1: Apa perbedaan praktis antara A860-0365-T001 dan A860-0360-T001 pada motor yang sama?

Kedua encoder cocok untuk motor alpha bingkai kecil yang sama dan menghasilkan umpan balik 64K ppr ke generasi CNC yang sama. T001 (keluarga A860-0360) adalah encoder absolut — ia mempertahankan posisi melalui siklus daya menggunakan penghitungan multi-putaran yang didukung baterai.

T001 (keluarga A860-0365, subjek deskripsi ini) adalah encoder inkremental — ia mulai dari nol pada setiap penyalaan dan memerlukan pengembalian referensi.

Jika spesifikasi asli motor memerlukan encoder absolut, memasang encoder inkremental sebagai gantinya mengubah perilaku startup mesin: CNC akan memerlukan pengembalian referensi setelah setiap siklus daya.

Perubahan ini harus tercermin dalam parameter servo CNC untuk jenis encoder (biasanya parameter No. 2024 pada sistem Fanuc yang kompatibel) sebelum sumbu dapat berjalan.

Q2: Bisakah A860-0365-T001 dipasang pada motor yang awalnya memiliki encoder varian T101?

T001 menggunakan konektor D-Sub 15-pin; T101 memiliki kabel terpasang (atau konektor Amphenol tergantung pada varian T101 tertentu).

Jika soket kabel motor adalah D-Sub betina, T001 pas langsung.

Jika kabel motor memiliki konektor yang berbeda (Amphenol atau terpasang), kabel di ujung motor harus diadaptasi atau diganti sebelum T001 dapat dipasang.

Ini adalah tugas adaptasi kabel, bukan hambatan kompatibilitas mendasar — spesifikasi kelistrikan kedua varian encoder identik untuk rentang motor yang sama.

Q3: Bagaimana siklus pengembalian referensi bekerja dengan encoder ini, dan apa fungsi pulsa Z?

Saat dinyalakan, CNC menggerakkan sumbu menuju sakelar referensi perangkat keras dengan kecepatan pendekatan yang ditetapkan. Ketika sakelar terpicu, CNC memperlambat sumbu ke kecepatan merayap dan menunggu pulsa Z pertama (satu per putaran motor) terjadi.

Posisi fisik pulsa Z pada cakram tetap oleh konstruksi internal encoder, sehingga pulsa Z yang sama terpicu pada posisi sudut yang sama pada setiap putaran.

CNC mengatur datum posisi mesin sumbu pada peristiwa pulsa Z ini dan menyimpan hubungan antara posisi pulsa Z dan nol mesin.

Urutan ini berulang secara identik pada setiap penyalaan, sehingga pengembalian referensi selalu mendarat pada posisi mesin yang sama — dapat diulang hingga satu hitungan encoder.

Q4: Apa yang harus diperiksa ketika sumbu dengan A860-0365-T001 gagal mengembalikan referensi secara andal tetapi menunjukkan penyebaran pulsa Z yang meningkat dari waktu ke waktu?

Penyebaran pulsa Z — di mana posisi pengembalian referensi bervariasi dalam jumlah kecil tetapi dapat diamati di setiap siklus — menunjukkan bahwa pulsa Z tidak lagi terpicu secara konsisten pada sudut poros yang sama.

Penyebabnya meliputi: cakram optik yang terkontaminasi atau rusak (jalur Z pada cakram telah terakumulasi partikulat atau tergores), keausan bantalan di encoder (celah aksial atau radial menyebabkan cakram bergoyang, menggeser posisi pulsa Z sedikit), atau kontaminasi intermiten pada fotodetektor internal encoder.

Tidak ada kondisi ini yang dapat diperbaiki di lapangan. Encoder yang menunjukkan penyebaran pulsa Z harus diganti sebelum penyebaran tumbuh cukup besar untuk menyebabkan kegagalan pengembalian referensi atau kesalahan posisi selama produksi.

Q5: Apakah ada risiko memasang encoder yang salah spesifikasi akan merusak amplifier servo?

Sirkuit input encoder amplifier servo dirancang untuk level sinyal serial/kuadratur encoder Fanuc alpha. Menghubungkan encoder yang menghasilkan sinyal di luar level ini (misalnya, encoder pihak ketiga dengan level tegangan output yang tidak kompatibel) dapat merusak sirkuit input.

Namun, dalam keluarga encoder Fanuc alpha — T001, T101, V501, dll. — semua varian menghasilkan level sinyal yang kompatibel untuk generasi amplifier yang sama.

Risiko kerusakan perangkat keras terutama berasal dari ketidakcocokan tegangan (memasang encoder dengan tegangan suplai atau spesifikasi tegangan output yang berbeda) daripada dari memilih varian konektor yang salah dalam keluarga alpha.

Selalu verifikasi kompatibilitas tegangan suplai (biasanya 5V DC untuk encoder alpha) saat mengevaluasi pengganti apa pun, termasuk unit surplus dari sumber yang tidak terverifikasi.
