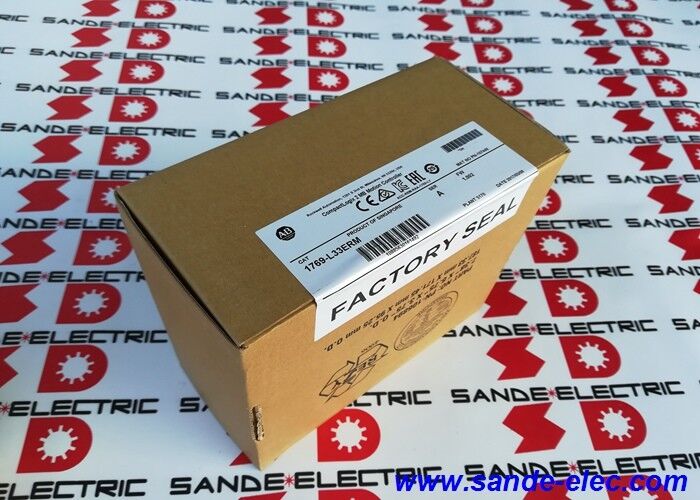

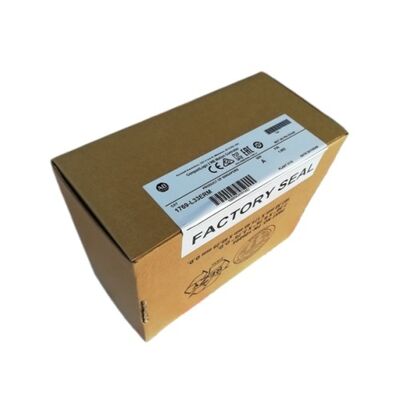

Allen Bradley 1769-L33ERM CompactLogix 5370 Pengontrol Ethernet

1769-L33ERM∙ CompactLogix 5370 L3 ∙ 2MB / 8-Axis CIP Motion + Kinematik / Dual EtherNet/IP / DLR / 32 Node / 16 I/O Lokal

Bagaimana L33ERM berada di atas L30ERM dan Mengapa Ini Penting

Rangkaian CompactLogix 5370 L3 mencakup beberapa model, dan 1769-L33ERM menempati tingkat berikutnya di atas 1769-L30ERM yang dijelaskan di tempat lain dalam set produk ini.Perbedaan kapasitas antara kedua model ini tidak berinkremental, tetapi merupakan perkalian dari hampir setiap spesifikasi fungsional.:

Untuk mesin yang dirancang di batas kapasitas L30ERM ̇ yang membutuhkan lebih dari 4 sumbu servo, lebih dari 16 perangkat jaringan,atau lebih banyak program dan memori data dari 1MB menyediakan L33ERM adalah spesifikasi yang benar dari awal, tidak upgrade nanti.

Gerakan CIP 8-sumbu dengan kemampuan kinematik mendefinisikan arsitektur mesin mana yang mungkin.sel pick-and-place robot ganda dengan masing-masing 3 sumbu dan dua sumbu alat khusus, atau mesin pengemasan dengan beberapa stasiun pembentukan dan pemotongan servo yang beroperasi dalam profil cam sinkronisasi.CIP Motion berjalan di atas jaringan EtherNet/IP yang sama dengan mesin I/O dan HMI, tidak ada infrastruktur kabel khusus.

Spesifikasi Utama

Dual EtherNet/IP dan DLR Network Resilience at the Controller Level

Kedua port RJ45 membentuk switch dua port terintegrasi, memungkinkan topologi jaringan Device Level Ring (DLR). A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

Kapasitas 32 node EtherNet/IP menyediakan ruang untuk mesin produksi yang penuh: 8 servo drive Kinetix (satu per sumbu), 4 stasiun I/O jarak jauh ET 200SP, 2 sistem visi, 1 pengontrol robot,1 timbangan, 1 scanner barcode, dan 1 panel HMI semua dalam anggaran node controller.

Skenario Aplikasi

Pengumpulan otomatis dengan koordinasi multi-robot:Dua robot SCARA 4 sumbu dalam satu proyek CompactLogix. masing-masing robot 4 sumbu kinematik berjalan sebagai kelompok terkoordinasi. L33ERM menangani kedua kelompok 8 sumbu total ditambah semua I / O dan HMI dari satu pengontrol.

Mesin pengemasan dengan 6 stasiun servo:Film unwinding, kontrol registrasi, membentuk, memotong, ejeksi, dan penanganan limbah masing-masing stasiun servo-dikendalikan.dengan 2 sumbu yang tersisa untuk penambahan kemampuan di masa depan.

Penanganan material dengan I/O terdistribusi:32 node EtherNet/IP melayani stasiun I/O jarak jauh di seluruh jalur produksi berukuran 40 meter, drive conveyor, dan scanner barcode.

FAQ

T1: Apa perbedaan praktis utama antara L33ERM dan L30ERM?

L33ERM menyediakan memori 2MB (vs 1MB), 8 sumbu CIP Motion (vs 4), 32 node EtherNet/IP (vs 16), dan 16 slot I/O lokal (vs 8).Pilih L30ERM ketika 4 sumbu dan 16 node sudah cukup; pilih L33ERM ketika arsitektur mesin membutuhkan lebih banyak sumbu, lebih banyak perangkat jaringan, atau lebih banyak memori program.

T2: Perangkat lunak apa yang digunakan untuk memprogram 1769-L33ERM?

Studio 5000 Logix Designer adalah lingkungan pengembangan standar untuk keluarga CompactLogix.dan pengoperasian drive semua ditangani dalam proyek Studio 5000 yang sama. Koneksi adalah melalui port EtherNet / IP atau port USB untuk akses terminal pemrograman langsung.

Q3: Berapa banyak servo drive Kinetix yang bisa terhubung ke satu L33ERM?

Hingga 8 servo drive Kinetix dapat dikonfigurasi sebagai sumbu CIP Motion 1 per sumbu. drive seri Kinetix 300, 350, 5100, 5300, 5500, dan 5700 dengan antarmuka EtherNet/IP kompatibel.Setiap drive mengkonsumsi satu koneksi EtherNet / IP dari anggaran 32-node pengontrol.

T4: Apakah L33ERM saat ini dalam produksi?

Ya Status Active Mature menunjukkan produk secara aktif tersedia dan didukung.Untuk instalasi L33ERM yang ada yang membutuhkan penggantian, kontinuitas model yang sama adalah jalan yang paling dapat diandalkan untuk melestarikan proyek yang ada tanpa rekayasa ulang.

T5: Di mana sumber 1769-L33ERM?

Melalui jaringan distribusi yang berwenang untuk unit baru, dan melalui pasar suku cadang otomatisasi industri CompactLogix dealer suku cadang dan pemasok kelebihan yang diuji untuk unit pengganti.Konfirmasi nomor katalog 1769-L33ERM (khususnya -L33), bukan -L30 atau -L32) sebelum memesan untuk memastikan jumlah sumbu yang benar dan kelas memori.
