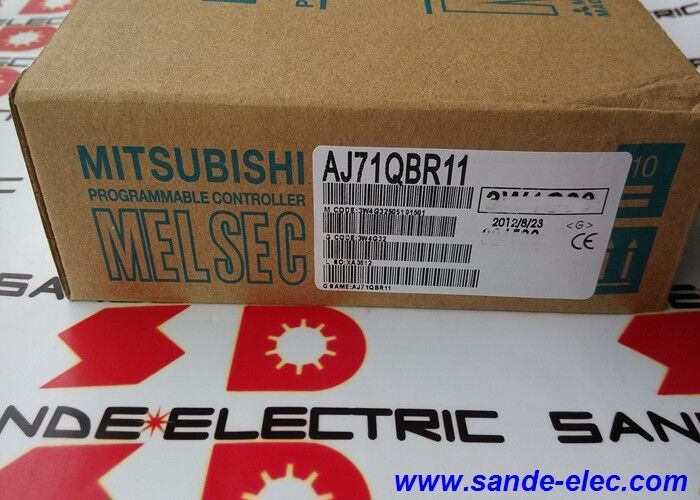

NEW Mitsubishi PLC Module AJ71QBR11 atau A J71QBR11

Mitsubishi AJ71QBR11 MELSECNET / 10 Modul Jaringan Bus Koaksial 10 Mbps Token Bus

Nomor Bagian:AJ71QBR11

Produsen:Mitsubishi Electric (Jepang)

Jenis produk:Modul Jaringan Bus Koaksial

Jaringan:MELSECNET/10

Transmisi:Metode bus koaksial tunggal, bus token

Kecepatan:10 Mbps

Menjaga Jaringan MELSECNET Koaksial Berjalan

AJ71QBR11 adalah varian bus koaksial dari keluarga modul jaringan MELSECNET/10 Mitsubishi.Ini dirancang untuk jaringan bus token 10 Mbps yang menghubungkan PLC MELSEC-QnA pada tahun 1990-an dan awal 2000-an, jalur produksi, dan arsitektur I / O jarak jauh di mana kabel dibangun di sekitar kabel koaksial daripada serat atau pasangan bengkok.

MELSECNET/10 berjalan pada topologi bus token: jaringan melewati token logis antara stasiun, dan hanya stasiun yang memegang token mengirimkan setiap saat.perilaku yang dapat diprediksi penting untuk aplikasi kontrol di mana setiap stasiun membutuhkan tingkat pembaruan yang ditentukan. Pada 10 Mbps melalui kabel koaksial, jaringan menangani kedua PLC-ke-PLC pertukaran data siklik dan remote I / O dengan perangkat keras yang sama.

AJ71QBR11 secara khusus menggunakan kabel koaksial 3C-2V atau 5C-2V, yang merupakan standar jenis koaksial tipis dalam instalasi jaringan industri Jepang pada periode ini.dan terminasi di kedua ujung bus semua harus benar untuk jaringan untuk beroperasi secara andalMenggabungkan jenis kabel atau meninggalkan terminasi yang salah adalah dua penyebab yang paling umum dari kesalahan komunikasi MELSECNET/10 di instalasi yang tua.

Modul ini muncul dalam dokumentasi transisi Mitsubishi sebagai bagian dari jalur migrasi dari perangkat keras MELSEC-A/QnA yang lebih tua.Banyak situs yang menjalankan jaringan ini lama setelah perangkat keras dihentikan, dan Mitsubishi telah mempertimbangkan itu dalam dokumentasi pendukungnya.sumber melalui pasar setelah untuk menjaga jaringan koaksial yang ada berjalan sementara rencana modernisasi jangka panjang dikembangkan.

Spesifikasi Utama

FAQ

Q1: Apa perbedaan antara modul AJ71QBR11 dan modul MELSECNET/10 serat optik?

AJ71QBR11 adalah jenis bus koaksial ia menggunakan kabel koaksial 3C-2V atau 5C-2V. Varian serat optik menggunakan kabel loop optik. keduanya beroperasi pada MELSECNET/10 pada 10 Mbps,tapi lapisan fisiknya sama sekali berbedaJika jaringan yang dipasang menggunakan kabel koaksial, pengganti juga harus tipe koaksial.

Q2: Jaringan MELSECNET/10 menunjukkan kesalahan komunikasi intermiten.

mungkin, tapi verifikasi lapisan fisik pertama. konfirmasi kedua ujung bus benar diakhiri,periksa konektor kabel untuk korosi atau kontak longgar, dan memverifikasi tidak ada stumps yang terminasi atau segmen kabel yang rusak ada di batang. kesalahan tingkat jaringan dalam instalasi koaksial yang tua lebih sering masalah lapisan fisik daripada kegagalan modul.

T3: Dapatkah AJ71QBR11 digunakan dengan PLC seri MELSEC-Q?

AJ71QBR11 dirancang untuk sistem MELSEC-QnA dan MELSEC-A yang kompatibel. PLC seri MELSEC-Q saat ini menggunakan modul jaringan yang berbeda (QJ71BR11 untuk MELSECNET/10 koaksial).Sementara MELSECNET/10 adalah keluarga jaringan yang sama, faktor bentuk modul dan antarmuka backplane berbeda antara perangkat keras seri QnA dan Q.

T4: Apa yang harus diverifikasi tentang konfigurasi jaringan sebelum mengganti AJ71QBR11?

Konfirmasi nomor stasiun (stasiun kontrol atau stasiun normal), nomor jaringan, dan pengaturan pembaruan siklik yang saat ini diprogram di modul yang dipasang.Parameter ini perlu direplikasi di modul pengganti atau dikonfigurasi dari dokumentasiPengaturan stasiun yang salah adalah penyebab umum dari kegagalan komunikasi pasca penggantian.

Q5: Di mana AJ71QBR11 berasal sekarang setelah dihentikan?

Melalui aftermarket otomatisasi industri, dealer spesialis MELSEC lama dan perusahaan perbaikan Mitsubishi PLC memiliki saham pertukaran untuk modul MELSECNET/10.Minta konfirmasi bahwa jenis bus koaksial (BR11) tersedia, karena kadang-kadang bingung dengan varian serat optik dalam daftar pemasok. pengujian fungsional pada rig pengujian MELSECNET/10 sebelum pengiriman adalah jaminan terbaik dari pengganti yang bekerja.
