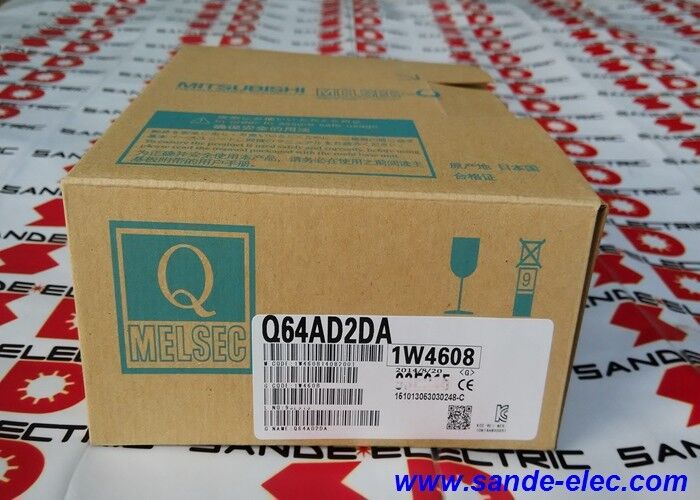

Mitsubishi PLC baru Q64AD2DA Garansi satu tahun

Mitsubishi Q64AD2DA∙ MELSEC-Q Combined Analog I/O ∙ 4-Channel Input / 2-Channel Output / ±10V + 0 ∙20mA / 500μs / Logging / 18-pt Terminal / 27.4mm

4 Input dan 2 Output di Satu Slot 27.4mm

Sebagian besar modul analog seri Q adalah input murni atau output murni.Q64AD2DA menggabungkan kedua fungsi dalam slot tunggal empat saluran input A / D dan dua saluran output D / A hidup berdampingan di modul yang samaUntuk aplikasi yang membutuhkan kedua jenis sinyal analog pada bagian mesin yang sama, hal ini mengurangi jumlah slot dan menyederhanakan kabel dibandingkan dengan memasang modul Q64AD dan Q62DAN yang terpisah.

Pembagian praktis untuk konfigurasi loop kontrol umum: dua saluran masukan membaca sinyal variabel proses (tekanan, suhu, aliran), yang ketiga memantau umpan balik kecepatan analog drive,dan yang keempat menangani transduser posisi sementara dua saluran output menggerakkan katup kontrol dan variable speed drive setpoint secara bersamaanSemua enam saluran berjalan pada 500μs, jadi tidak ada konversi analog menunggu di belakang yang lain.

Spesifikasi Utama

Resolusi yang dapat dipilih ️ Lima Mode Masukan, Empat Mode Keluar

Q64AD2DA tidak terkunci pada pengaturan resolusi tunggal. Setiap saluran input secara independen memilih dari lima kisaran output digital:

0 ¢ 4000:Mencakup rentang 020mA atau 010V dengan 4000 hitungan.

± 4000:Jangkauan bipolar untuk sinyal ±10V. Pusat rentang tegangan peta ke 0; ekstrem ke ±4000.

012000:Jangkauan hitungan diperpanjang.Memberikan langkah resolusi yang lebih halus di rentang sinyal fisik yang sama berguna ketika program menggunakan hitungan mentah langsung dalam perhitungan teknik tanpa skala tambahan.

016000 / ±16000:Modus resolusi maksimum. Membagi rentang input penuh menjadi 16.000 langkah (atau 32.000 langkah di atas rentang bipolar), meminimalkan kesalahan kuantisasi untuk pengukuran presisi.

Saluran output memilih dari 0 ¢ 4000, ± 4000, 0 ¢ 12000, atau ± 16000 ¢ logika yang sama berlaku.

Skenario Aplikasi

Kontrol proses loop tertutup:Dua saluran masukan membaca tekanan dan pemancar suhu (420mA).Q64AD2DA menangani rantai sinyal pengukuran ke kontrol lengkap tanpa modul input dan output yang terpisah.

Pemantauan mesin multi sensor:Empat input variabel proses (kekuatan, perpindahan, tekanan, suhu) dalam satu modul.

Pengaturan kecepatan dengan umpan balik:Saluran output memberikan referensi kecepatan analog ± 10V ke servo amplifier. Saluran input membaca sinyal kecepatan aktual dari output analog drive untuk verifikasi loop tertutup.

FAQ

T1: Dapatkah Q64AD2DA digunakan dalam sistem seri Q dan QnU?

Ya. Q64AD2DA kompatibel dengan seri MELSEC-Q unit dasar utama dan dengan QnU-series CPU dan unit dasar mereka.dan Q64AD2DA menempati 16 titik I/O di peta I/O kedua sistem.

T2: Bisakah saluran input dan saluran output dikonfigurasi secara independen untuk tegangan atau arus?

Ya, setiap saluran memilih jenis sinyalnya (tegangan atau arus) secara independen melalui kabel perangkat keras dan pengaturan parameter perangkat lunak.Saluran masuk 1 dapat diatur untuk arus 0 ∼ 20mA sementara saluran masuk 2 beroperasi pada tegangan ± 10V, dan dua saluran output dapat sama campuran jenis.

T3: Bagaimana fungsi logging diakses dalam program CPU?

CPU membaca buffer logging dari memori buffer Q64AD2DA (BFM) menggunakan instruksi FROM.dan status log didefinisikan dalam daftar memori buffer Q64AD2DA manual pengguna. GX Works2 juga menyediakan layar monitor grafis untuk melihat bentuk gelombang yang tercatat secara langsung selama sesi diagnostik online.

Q4: Apa perbedaan antara Q64AD2DA dan Q68AD2DA?

Q64AD (bagian "64") memiliki 4 saluran input dan 2 saluran output dalam versi gabungan (Q64AD2DA).Q68AD2DA akan ditentukan. Pilih Q64AD2DA ketika empat saluran input sudah cukup; pilih Q68AD2DA untuk kebutuhan input delapan saluran.

T5: Apakah kecepatan konversi berubah ketika input dan output aktif secara bersamaan?

Setiap saluran mengkonversi pada 500μs secara independen. Semua saluran input aktif mengkonversi pada tingkat 500μs masing-masing, dan kedua saluran output juga memperbarui pada 500μs per saluran.Total siklus konversi untuk semua enam saluran di modul bukan satu scan berurutan perangkat keras konversi setiap saluran berjalan secara paralelAngka 500μs berlaku per saluran terlepas dari berapa banyak saluran yang diaktifkan.
