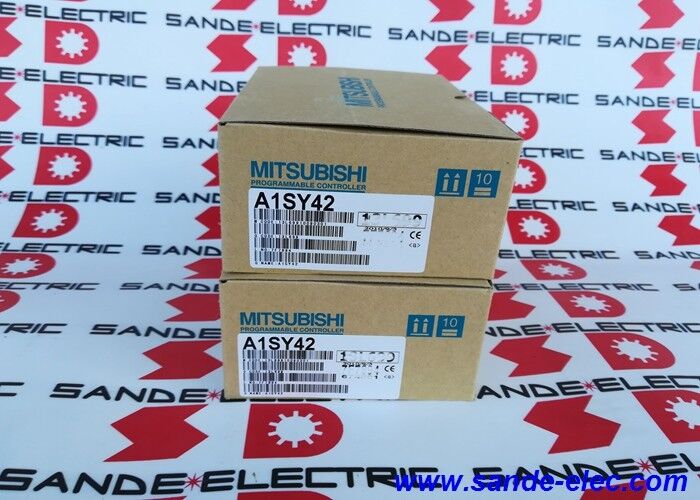

Mitsubishi PLC A1SY42 baru dan asli

Mitsubishi A1SY42∙ MELSEC-A Slim 64-Point Transistor Sink Output 12/24VDC / 0.1A per Point / 1.6A Umum / 2ms / 40-Pin FCN

64 Output Transistor dalam Satu Slot Slim A1S

A1SY42 menyediakan kepadatan titik output transistor tertinggi dalam seri ramping MELSEC-A A1S ¢ 64 output NPN dari slot rak tunggal.A1SY41 menyediakan 32 poin dalam format slot yang samaKetika sebuah sistem kontrol harus mengontrol banyak perangkat lapangan diskrit, katup solenoid, kumparan relay, lampu pilot, starter motor memungkinkan dari rak MELSEC-A,Densitas 64 poin A1SY42 memaksimalkan kapasitas output sambil meminimalkan jumlah slot rak yang dikonsumsi.

Semua 64 saluran terhubung melalui konektor tipe FCN 40-pin tunggal. Field wiring runs via FCN cable assembly to a separate terminal board where individual conductors terminate at screw terminals — the wiring approach standard across the MELSEC-A A1S output module family.

Spesifikasi Utama

A1SY42 dalam keluarga modul output MELSEC-A

A1SY42 memaksimalkan jumlah saluran pada tingkat arus 0,1A. Untuk lebih sedikit titik pada arus yang lebih tinggi, A1SY50 atau A1SY60 berlaku.Sesi ini sebelumnya telah dijelaskan A1SX41 (masukan digital) dan A1S68DAI (keluar analog) untuk platform A1S yang sama A1SY42 menyelesaikan kemampuan output digital dasar untuk rak yang sama.

Batas arus umum 1.6A Per Kelompok

Pada 0,1A per titik, 16 output penuh terisi secara bersamaan akan mencapai 1,6A ¢ batas umum.

• Koil relay 24VDC: 30 ∼ 60mA → 26 output penuh secara bersamaan
• Pilot solenoid 24VDC: 80 ∼ 150mA → 10 ∼ 20 bersamaan
• Indikator LED 24VDC: 20mA → 64 bersamaan dalam batas

Untuk aplikasi solenoid padat di mana banyak pilot menembakkan secara bersamaan pada arus tinggi, periksa total arus umum simultan terhadap batas 1,6A.

Skenario Aplikasi

Panel katup padat:64 pilot katup pneumatik pada 24VDC. Pada 60mA per katup, semua 64 = 3.84A total

Panel indikator status mesin:64 lampu pilot LED pada 24VDC, masing-masing 20mA. Semua bersamaan = 1,28A dalam batas. Satu modul mengontrol tampilan status lengkap.

Mengemudi relay multi-zona:64 saluran output yang menggerakkan kumparan relay 24VDC pada 30~50mA masing-masing. Digunakan dalam panel kontrol besar di mana output mengaktifkan relay lapangan untuk beban tegangan yang lebih tinggi.

FAQ

Q1: Apa perbedaan antara A1SY42 dan A1SY42P?

A1SY42P menambahkan perlindungan per sekring umum untuk setiap kelompok terminal umum.A1SY42 tidak memiliki perlindungan seperti ituDalam instalasi di mana kesalahan kabel lapangan adalah masalah pemeliharaan, A1SY42P adalah spesifikasi yang lebih kuat.

T2: Apakah A1SY42 kompatibel dengan rak seri A ukuran penuh (A2U, A3U)?

Tidak. A1SY42 adalah format ramping A1S ∙ hanya cocok untuk rak ramping A1S. Rak seri A ukuran penuh menggunakan modul yang lebih besar secara fisik.Setara ukuran penuh untuk output transistor 64-titik dalam seri A adalah A2Y42. Konfirmasi format rak dari perangkat keras yang dipasang sebelum memesan.

T3: Bagaimana kabel lapangan terhubung ke konektor FCN 40-pin?

Melalui perakitan kabel FCN kabel multi-konduktor dengan colokan FCN 40 pin di sisi modul dan papan terminal (seperti A1TBN atau kompatibel) di sisi lapangan.Papan terminal menyediakan terminal sekrup individu untuk setiap saluran dan umumPendekatan kabel ini dijelaskan secara rinci dalam manual perangkat keras MELSEC-A di bawah bagian instalasi A1SY42.

Q4: Alamat program mana yang mengontrol output A1SY42?

Alamat perangkat Y di area gambar output CPU MELSEC-A.Konfigurasi perangkat keras GX Developer atau GX Works2 (untuk tipe CPU AnS/A1S) menetapkan alamat awal Y untuk setiap modul berdasarkan posisi slot. standar tangga Y kumparan, SET, dan instruksi RST perintah output di alamat yang ditugaskan.

Q5: Bagaimana A1SY42 dibandingkan dengan A1SY81 (32 poin) dalam hal seleksi?

A1SY81 menyediakan 32 output pada 0,1A per titik dengan 2A per common lebih banyak headroom arus per common daripada A1SY42 1.6A. A1SY42 menggandakan jumlah titik menjadi 64 tetapi pada 1,6A per common.Pilih A1SY81 ketika kepadatan arus simultan per umum lebih tinggi; pilih A1SY42 ketika jumlah saluran maksimum per slot adalah prioritas dan anggaran umum saat ini dapat dikelola.
