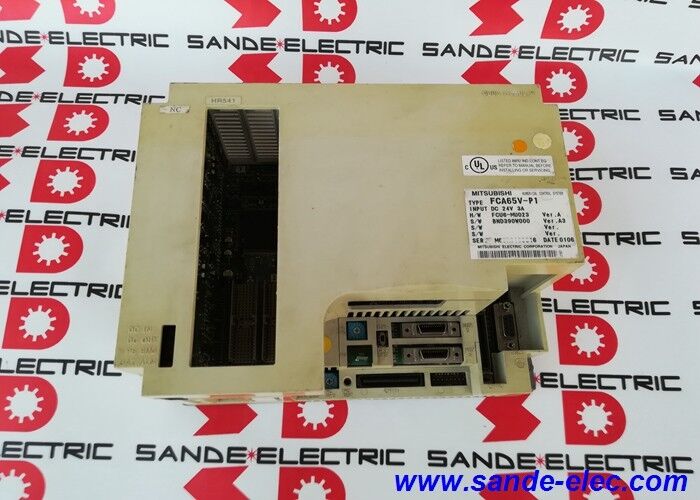

FCA65V-P1 | Papan Host Sistem Mitsubishi MELDAS 65V CNC — PCB Host Utama / Unit Kontrol MELDAS M65V / Suku Cadang CNC Lama

MELDAS 65V — Sistem CNC yang Dilayani FCA65V-P1

MELDAS 65V (M65V) adalah bagian dari keluarga pengontrol CNC MELDAS 60 Series CNC Mitsubishi Electric — generasi yang juga mencakup M64, M64A, M65, dan M66. Seri MELDAS 60 digunakan di pusat permesinan dan mesin bubut di berbagai pembuat peralatan mesin termasuk Mazak (di mana kontrol MELDAS muncul dalam konfigurasi MAZATROL), DMG Mori, Citizen, dan banyak lainnya.

Dalam setiap unit MELDAS CNC, papan host sistem adalah rakitan pemrosesan pusat. Ia mengelola eksekusi program NC, mengoordinasikan kontrol servo dan sumbu spindel melalui jaringan komunikasi optik, menangani bus internal ke papan tambahan dan unit I/O, dan memelihara antarmuka operator melalui koneksi layar. Papan host sistem yang gagal biasanya menghasilkan kegagalan unit NC total — mesin berhenti dan tidak akan memulai ulang terlepas dari kesehatan komponen lainnya, karena papan host adalah tempat bergantungnya segalanya.

Penunjukan "65V" pada nomor komponen mengidentifikasi papan tersebut sebagai host untuk varian MELDAS 65V CNC secara khusus. M65V dan M65 terkait namun merupakan sistem CNC yang berbeda — 65V menggabungkan peningkatan pada arsitektur komunikasi servo dibandingkan M65 standar. FCA65V-P1 disesuaikan dengan varian 65V; mengganti papan host dengan varian MELDAS yang berbeda (M65, M64, M66) tidak akan kompatibel secara fungsional.

Spesifikasi Utama

Berperan dalam Sistem MELDAS 65V

Sistem CNC MELDAS 65V terdiri dari beberapa papan dan unit yang saling berhubungan:

• Host sistem (FCA65V-P1):Unit kontrol CPU dan program utama — unit ini
• Papan sumbu servo:Kontrol sumbu untuk setiap sumbu NC berkomunikasi melalui SSCNET optik
• Papan I/O dan unit I/O dasar:Sinyal antarmuka mesin (saklar batas, pengubah alat, cairan pendingin)
• Unit catu daya:Daya internal 24VDC
• Tampilan dan papan ketik:Koneksi panel operator

Ketika host sistem gagal, seluruh sistem berhenti karena eksekusi program dan koordinasi antar dewan berasal dari dewan ini. Penggantian memerlukan bagian yang cocok dengan MELDAS 65V yang tepat — bagian ini menyimpan parameter spesifik sistem dan berkomunikasi dengan papan lain menggunakan protokol MELDAS 65V yang sudah ada.

Skenario Aplikasi

Pusat permesinan dengan kontrol MELDAS M65V:Pusat permesinan multi-sumbu yang menggunakan unit MELDAS M65V NC menyebabkan kesalahan host sistem. Unit NC menyala tetapi gagal melakukan booting atau menghasilkan alarm host. Mengganti FCA65V-P1 dan memuat ulang parameter NC (dari media cadangan atau dokumentasi cadangan mesin) akan mengembalikan mesin ke layanan.

Mesin bubut dengan spindel dan kontrol sumbu MELDAS M65V:Mirip dengan di atas — kegagalan papan host menghentikan NC. Penggantian host sistem, diikuti dengan pemulihan parameter dan inisialisasi ulang servo, memulihkan pengoperasian.

Rencana stok cadangan armada MELDAS M65V:Lingkungan produksi dengan beberapa mesin yang menjalankan kontrol MELDAS M65V mempertahankan FCA65V-P1 sebagai cadangan penting — kegagalan papan host adalah peristiwa penghentian produksi, dan penggantian yang tersedia menghilangkan waktu tunggu untuk pengadaan.

Pertanyaan Umum

Q1: Apakah FCA65V-P1 kompatibel dengan MELDAS M65 (tanpa V)?

Tidak. M65 dan M65V adalah sistem CNC yang berbeda dengan arsitektur papan host yang berbeda. FCA65V-P1 khusus untuk M65V — sebutan V menunjukkan desain komunikasi servo yang berbeda dibandingkan M65 standar. Mengganti papan host M65 dengan sistem M65V (atau sebaliknya) tidak akan menghasilkan sistem yang berfungsi.

Q2: Parameter apa yang harus disimpan sebelum mengganti FCA65V-P1?

Sebelum penggantian, semua parameter NC, parameter mesin, parameter servo, dan program pemesinan yang disimpan di unit NC harus dicadangkan — biasanya ke kaset memori, cadangan serial RS-232C, atau penyimpanan eksternal lainnya, bergantung pada apa yang tersedia dan berfungsi pada mesin. Papan host pengganti biasanya tidak diinisialisasi; semua parameter harus dipulihkan sebelum sistem dapat beroperasi. Ini adalah langkah paling penting dalam penggantian papan host — mesin tanpa cadangan parameternya tidak dapat dioperasikan tanpa spesifikasi asli dari pembuat mesin.

Q3: Apakah FCA65V-P1 memerlukan penanganan khusus?

Ya — Papan host sistem MELDAS adalah perangkat sensitif elektrostatis (ESD). Tangani dengan tindakan pencegahan ESD yang sesuai: tali pergelangan tangan yang diarde, alas ESD, dan kemasan antistatis selama pengangkutan dan penyimpanan. Jangan menyentuh pin konektor papan atau komponen secara langsung. Simpan papan di dalam kantong ESD-nya hingga sesaat sebelum pemasangan.

Q4: Alarm apa pada MELDAS M65V yang menunjukkan kegagalan papan host?

Alarm tingkat sistem MELDAS yang menunjukkan kegagalan CPU atau host — seperti "Alarm Sistem", "Kesalahan CPU NC", atau alarm yang mencegah inisialisasi NC normal - biasanya mengarah ke papan host atau memori terkait. Alarm yang muncul sebelum NC mencapai kondisi siap, terutama yang mencegah inisialisasi servo atau menampilkan kode kesalahan sistem dasar, konsisten dengan kesalahan board host. Konsultasikan manual alarm MELDAS 65V untuk kode alarm spesifik yang relevan dengan konfigurasi mesin yang dipasang.

Q5: Pemrograman atau peralatan pengujian apa yang diperlukan untuk melakukan penggantian FCA65V-P1?

Setelah instalasi, sistem MELDAS memerlukan pemulihan parameter menggunakan fungsi pemulihan internal unit NC (memuat dari kaset memori atau media cadangan) atau PC eksternal dengan MELDASMAGIC atau perangkat lunak setara melalui RS-232C. Manual servis pembuat peralatan mesin mendokumentasikan urutan commissioning — urutan parameter, pengaturan parameter servo, inisialisasi posisi absolut — yang harus diikuti setelah penggantian papan host.
