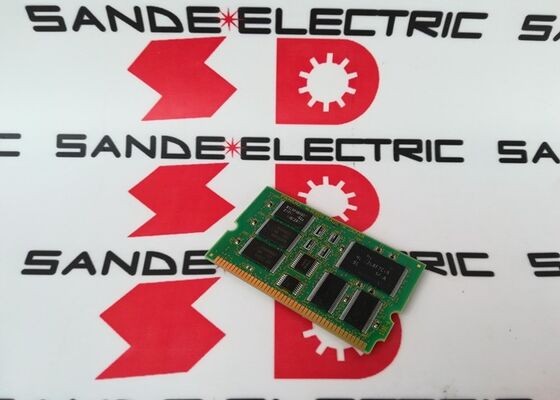

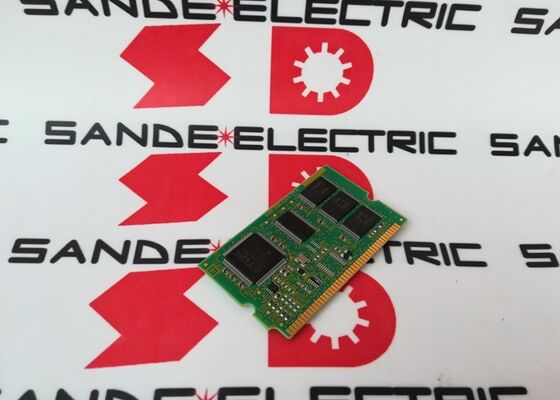

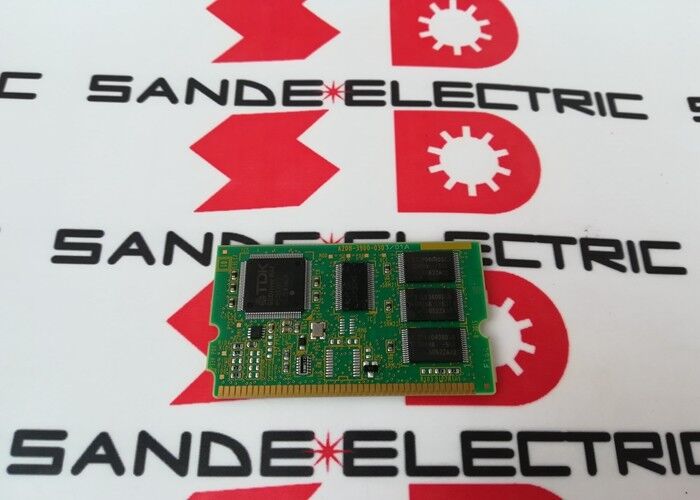

Papan PCB baru Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 FANUC FROM / SRAM Memory Module Flash ROM dan SRAM Gabungan / Kartu Memori CNC / Seri A20B-3900

FROM + SRAM 2 Teknologi Memori, Satu Modul

A20B-3900-0303 menggabungkan dua jenis memori yang sama sekali berbeda dalam satu modul plug-in:

Dari (Flash Read-Only Memory):Memori nonvolatile yang mempertahankan isinya secara permanen tanpa daya atau cadangan baterai.Program tangga PMC, perangkat lunak pilihan, dan program makro. konten ini bertahan siklus daya dan kegagalan baterai tanpa kehilangan.Pembaruan FROM membutuhkan operasi menulis yang disengaja menggunakan loader perangkat lunak mode boot FANUC.

SRAM (Static Random-Access Memory):Memori volatile berkecepatan tinggi yang digunakan untuk data operasional selama pelaksanaan CNC tabel offset alat, sistem koordinat kerja, variabel makro, dan data lain yang sering diakses.Tidak seperti modul RAM CMOS yang digunakan dalam generasi CNC yang lebih tua, SRAM dalam modul A20B-3900 tidak memerlukan cadangan baterai, karena FROM CNC sudah menyimpan data konfigurasi utama.

Informasi Produk Utama

Apa yang Disimpan di DARI

Bagian FROM dari A20B-3900-0303 menyimpan:

Software sistem CNC:Kernel operasi FANUC CNC Perangkat lunak ini disediakan oleh FANUC dan tidak dapat dimodifikasi oleh pengguna akhir.

Perangkat lunak pilihan:Fungsi opsi CNC berlisensi (misalnya, kontrol kontur lanjutan, kontrol AI, tapping kaku,pemrograman percakapan) yang disimpan di FROM sebagai modul perangkat lunak terpisah yang aktif saat lisensi opsi yang sesuai didaftarkan.

Program tangga PMC:Logika urutan PLC mesin alat

Makro program (O9000~O9999):Program makro khusus dan definisi siklus kaleng yang dipasang di tingkat mesin disimpan di FROM untuk daya tahan yang andal.

Skenario Aplikasi

Kesalahan modul FROM:FANUC CNC mengembangkan kegagalan boot sistem, kesalahan checksum FROM acak, atau gejala korupsi perangkat lunak.Penggantian membutuhkan pengisian ulang FROM lengkap diikuti oleh parameter dan program pemulihan dari cadangan.

Sistem CNC membangun kembali:Unit kontrol FANUC CNC dibangun kembali dengan perangkat keras memori baru.dan program dimuat dari set cadangan lengkap mesin.

FAQ

T1: Mengapa semua file, parameter, dan program FROM harus dimuat ulang setelah mengganti A20B-3900-0303?

Bagian FROM dari modul menyimpan perangkat lunak sistem CNC dan tangga PMC ini tidak disimpan di lokasi lain di unit kontrol CNC. Bagian SRAM menyimpan data operasional.A20B-3900-0303 baru atau penggantian dimulai kosong baik dari dan SRAM kosong. Tanpa memuat file FROM, CNC tidak dapat boot. Tanpa memulihkan parameter dan program, CNC tidak dapat beroperasi dengan benar bahkan setelah memuat FROM.cadangan diverifikasi dari semua set data ini sangat penting sebelum setiap penggantian modul FROM.

T2: Alat cadangan apa yang dibutuhkan untuk menyimpan dan memulihkan data A20B-3900-0303?

File FROM disandarkan menggunakan layar BOOT FANUC atau loader perangkat lunak CNC, biasanya ke PC melalui kartu Ethernet atau CF.Parameter dan program didukung melalui layar pengaturan SYSTEM CNC menggunakan serial RS-232, Ethernet, atau antarmuka kartu memori. Untuk sistem seri 30i/31i/32i (platform target untuk modul A20B-3900-030x),Komunikasi FANUC FOCAS2 berbasis Ethernet menyediakan metode cadangan data besar yang paling andal.

T3: Apakah A20B-3900-0303 dapat ditukarkan dengan A20B-3900-0298 (32MB FROM / 2MB SRAM)?

Tidak harus. Varian yang berbeda dalam keluarga A20B-3900-030x memiliki kapasitas SRAM yang berbeda dan dapat melayani konfigurasi opsi CNC yang berbeda.Spesifikasi perangkat keras CNC mendefinisikan varian modul FROM/SRAM mana yang benar Konfirmasi nomor bagian yang diperlukan dari label modul yang dipasang dan dokumentasi perangkat keras FANUC yang berlaku.

T4: Apa arti "Core Exchange Required" untuk A20B-3900-0303?

Pertukaran inti berarti kebijakan penggantian pemasok mengharuskan mengembalikan modul lama saat membeli penggantian modul (inti) yang dikembalikan direnovasi dan dikembalikan ke stok.Kebijakan ini umum untuk modul memori FANUCPersyaratan teknis dari sisi pengguna adalah untuk memastikan modul lama tersedia untuk pertukaran kembali sebagai kondisi transaksi.

T5: Jika CNC boot dengan sukses tetapi memberikan kesalahan parameter, apakah A20B-3900-0303 gagal?

Tidak harus. Boot yang berhasil dengan kesalahan parameter menunjukkan bahwa bagian FROM (yang berisi perangkat lunak sistem) berfungsi, tetapi bagian parameter/data telah rusak atau dibersihkan.Ini bisa terjadi setelah: penggantian modul FROM (parameter belum diisi ulang), peristiwa kehilangan memori terkait baterai (jika berlaku untuk jenis modul tertentu), atau memori manual yang bersih.Muat parameter yang benar dari cadangan sebelum menyimpulkan modul telah gagal.
