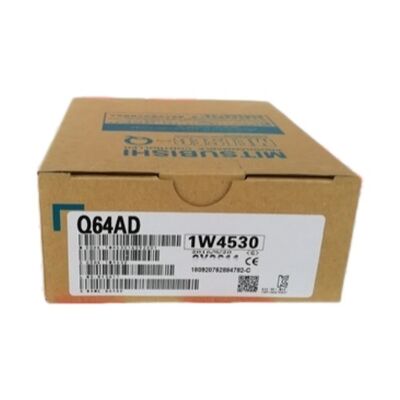

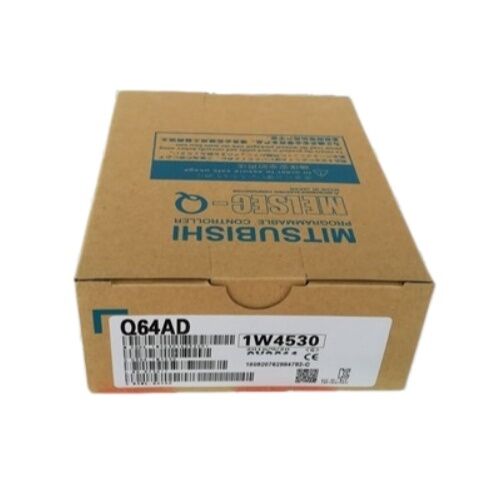

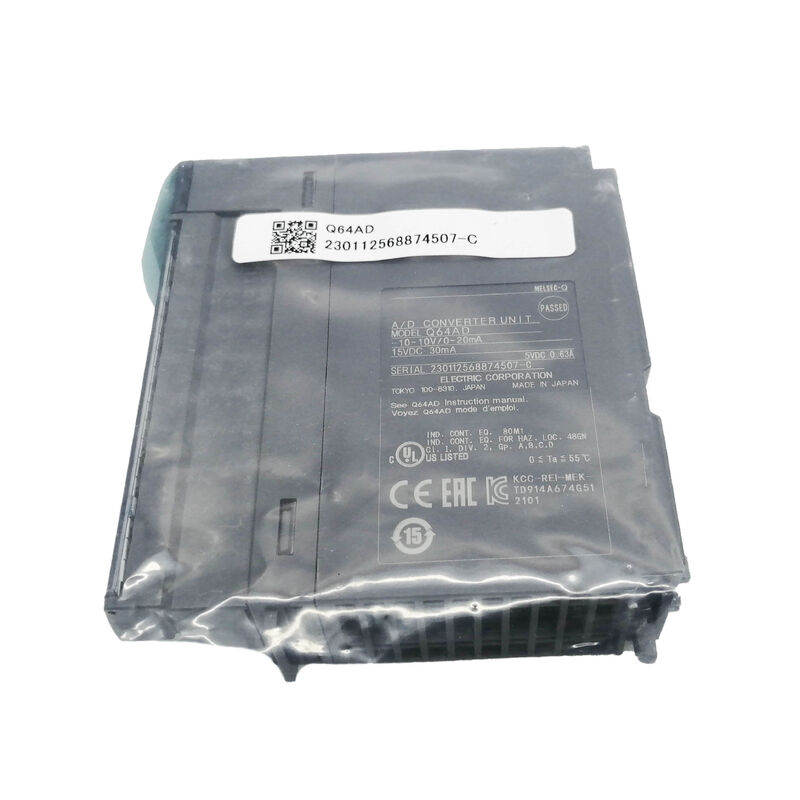

MITSUBISHI Modul Q64AD baru

Mitsubishi Q64AD. MELSEC-Q Series 4-Channel Analog-to-Digital Converter Module. Tegangan dan Input arus, Resolusi 16-Bit, 80μs/Channel, EEPROM, Isolasi bawaan.

Nomor Bagian:Q64AD

Produsen:Mitsubishi Electric Corporation (Jepang)

Garis produk:MELSEC-Q Series Analog I/O Module

Indikator LED:RUN (kesalahan normal/anjing pengawas), ERROR (status kesalahan)

Alat konfigurasi:GX Configurator-AD (atau alat modul fungsi cerdas GX Works2)

CPU yang kompatibel:Semua modul CPU MELSEC-Q yang beroperasi dalam mode Q

Status:Produk aktif (platform MELSEC-Q)

Aplikasi:Pemilihan variabel proses, pengukuran aliran dan tekanan, input pemancar suhu, kontrol PID, umpan balik kecepatan inverter, pencatatan data multi sensor

Gambaran umum

PeraturanMitsubishi Q64ADberada di rangkaian modul analog platform MELSEC-Q sebagai tujuan umum, resolusi tinggi,konverter A/D empat saluran modul yang mencakup rentang sinyal industri standar (baik tegangan dan arus, di seluruh rentang yang umum digunakan) dalam slot kompak tunggal.

Untuk aplikasi kontrol proses, pemantauan kondisi, dan sistem umpan balik loop tertutup yang dibangun pada PLC seri Q,Q64AD menyediakan infrastruktur input analog yang dibutuhkan program CPU untuk bekerja dengan variabel yang diukur di dunia nyata.

Arsitektur backplane berbasis slot MELSEC-Q berarti menambahkan kemampuan input analog adalah masalah memilih slot, memasukkan modul, dan mengkonfigurasinya melalui perangkat lunak rekayasa.

Tidak ada catu daya terpisah untuk kawat, tidak ada posisi rel DIN untuk dinegosiasikan,dan tidak ada kabel komunikasi untuk berjalan .

Q64AD adalah 27.Lebar slot 4mm membuatnya cukup sempit sehingga unit dasar seri Q 12 slot penuh dapat menampung campuran substansial modul analog dan digital tanpa panel menjadi sangat besar.

Apa insinyur yang bekerja dengan sensor proses peduli tentang yang paling adalah integritas sinyal dan repeatability bahwa nilai digital yang dibaca CPU sebenarnya sesuai dengan pengukuran fisik,hari demi hari, tanpa drift dari perubahan suhu lingkungan atau siklus power-up/power-down.

Q64AD menangani hal ini secara langsung: resolusi konversi 16-bitnya menyediakan 65.536 tingkat kuantisasi di setiap rentang input (misalnya, sekitar 0,30mV per hitungan pada rentang ±10V),EEPROMnya menyimpan nilai offset dan gain yang dikalibrasi secara nonvolatile sehingga mereka bertahan dari siklus daya tanpa cadangan baterai, dan isolasi fotocoupler antara terminal input dan bus backplane mencegah arus ground loop dari merusak pengukuran.

Spesifikasi Utama

Pilihan rentang input ¢ Konfigurasi per-saluran

Masing-masing dari empat saluran Q64AD dapat diberikan rentang masukan sendiri secara independen dari saluran lain.

Instalasi mesin dapat menghubungkan pemancar tekanan ±10V ke saluran 1, sensor aliran 4 ∼20mA ke saluran 2, umpan balik posisi 0 ∼10V ke saluran 3,dan pemancar suhu 1V 5V ke saluran 4 semua secara bersamaan aktif di kisaran masing-masing dari modul yang sama.

Penugasan kisaran dilakukan di pengaturan switch modul fungsi cerdas di GX Developer atau GX Works2. Setelah dikonfigurasi,register kisaran internal modul menyimpan pengaturan dan menerapkan karakteristik konversi yang benar untuk setiap saluran.

The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).

Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.

penyimpanan EEPROM memastikan bahwa data kalibrasi yang ditetapkan selama pengoperasian tetap tanpa cadangan baterai.

Pada power-up, the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain, atau dimana modul dapat dimatikan dan dihidupkan kembali berulang kali selama pemeliharaan mesin.

Kecepatan Konversi dan Rata-rata

Pada 80 μs per saluran aktif, Q64AD mengkonversi dengan cepat scan empat saluran lengkap selesai dalam 320 μs, menyegarkan semua empat nilai memori buffer sebelum siklus scan CPU seri Q yang khas berakhir.

Kecepatan ini memungkinkan Q64AD untuk melacak variabel proses yang relatif cepat dalam waktu nyata dan memberi makan program CPU dengan pengukuran saat ini setiap pemindaian.

Untuk aplikasi di mana sinyal analog mengandung kebisingan listrik yang menghasilkan jitter pengukuran yang terlihat, kabel sensor yang berjalan di dekat peralatan bertenaga tinggi, kabel tanpa pelindung di dekat VFD,atau sumber sinyal yang berisik secara inheren Fungsi rata-rata digital Q64AD meratakan nilai yang dilaporkan.

Rata-rata dapat ditetapkan untuk setiap saluran secara individual,memilih rata-rata berbasis waktu (rata-rata selama jumlah millisecond tertentu) atau rata-rata berbasis hitungan (rata-rata selama jumlah konversi tertentu).

Nilai rata-rata adalah apa yang dibaca CPU dari memori buffer; modul terus mengkonversi pada 80 μs secara internal dan mengumpulkan sampel untuk perhitungan rata-rata.Ini menghilangkan kebisingan tanpa memperlambat dasar konversi perangkat keras.

Buffer Memory Interface Cara CPU Membaca Nilai Konversi

The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).

Area memori buffer utama adalah: nilai output digital CH□ (hasil konversi A/D saat ini untuk setiap saluran), rata-rata CH□ mengaktifkan/menonaktifkan, nilai CH□ offset/gain, dan register status kesalahan.

CPU membaca nilai digital yang dikonversi saluran dari alamat memori buffer dalam program tangga, biasanya menyimpannya dalam register data untuk pemrosesan lebih lanjut skala ke unit rekayasa,perbandingan dengan titik pengaturan, penggunaan dalam loop PID, atau logging ke perekam data.

Konversi terjadi terus menerus di dalam Q64AD terlepas dari apakah CPU membaca memori buffer atau tidak;memori buffer hanya menyimpan hasil konversi yang paling baru selesai sampai ditimpa oleh konversi berikutnya.

FAQ

Q1: Q64AD menempati 16 titik I/O. Apakah ini mempengaruhi jumlah I/O diskrit yang tersedia di CPU seri Q?

Ya. modul fungsi cerdas seperti Q64AD menempati sejumlah titik I/O yang ditentukan dalam peta I/O CPU, meskipun mereka bukan modul input atau output diskrit.

The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.

Nilai analog yang dikonversi sebenarnya dibaca melalui instruksi FROM yang mengakses memori buffer modul, bukan melalui peta I/O.

Alokasi 16 titik I/O harus diperhitungkan dalam jumlah total titik I/O sistem, karena setiap unit dasar seri Q memiliki kapasitas titik I/O maksimum yang ditentukan.

T2: Apa yang terjadi jika tegangan input melebihi ±15V maksimum nominal? Apakah modul akan rusak?

Sirkuit input Q64AD termasuk perlindungan terhadap tegangan input hingga ± 15V untuk input tegangan dan ± 30mA untuk input arus.

Sinyal dalam batas ini tidak akan merusak modul. sinyal yang sebentar melampaui batas iniatau peralatan switching di dekatnya dapat menyebabkan kesalahan konversi selama peristiwa sementara tetapi tidak harus merusak perangkat keras jika melebihi singkat dan dalam rating maksimum mutlak.

Tegangan berkelanjutan yang jauh di atas tingkat ini, atau koneksi langsung dari AC mains ke terminal input, akan merusak sirkuit input.

Isolasi fotokopler melindungi backplane dan CPU dari kerusakan bahkan jika sirkuit input analog terganggu.

T3: Dapatkah modul Q64AD dikalibrasi di lapangan, dan bagaimana hal ini dilakukan?

Nilai offset dan gain Q64AD dapat disesuaikan di lapangan melalui pengaturan switch modul fungsi cerdas dan mode pengaturan offset / gain yang didukung oleh GX Configurator-AD.

Dalam mode pengaturan offset/gain (diaktifkan melalui buffer memory write), the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.

Prosedur ini memungkinkan konversi Q64AD untuk dicocokkan dengan karakteristik khusus dari sensor yang terhubung, memperbaiki variasi sensor ke sensor, penurunan tegangan kabel,atau sedikit perbedaan dalam tegangan referensi instalasi.

P4: Berapa banyak modul Q64AD yang dapat dipasang dalam satu sistem seri Q?

Jumlah modul Q64AD tidak dibatasi oleh jenis modul itu sendiri, tetapi oleh total kapasitas titik I/O dan jumlah slot unit dasar.

Sebuah sistem seri Q standar mendukung hingga 64 slot di beberapa unit dasar yang terhubung melalui kabel dasar ekstensi.

Setiap Q64AD menempati satu slot (27,4 mm lebar) dan 16 titik I/O.

Sebuah sistem dengan 64 slot secara teoritis mendukung 64 modul Q64AD, menyediakan 256 saluran input analogdan campuran dengan jenis modul lainnya akan menentukan jumlah sebenarnya.

Q5: Apakah Q64AD mendukung rata-rata per saluran individu, atau rata-rata diterapkan untuk semua saluran secara bersamaan?

Rata-rata dapat dikonfigurasi per saluran individu.

Setiap saluran memiliki pengaturan rata-rata sendiri untuk mengaktifkan / menonaktifkan dan rata-rata dalam memori buffer saluran 3 menggunakan rata-rata berdasarkan jumlah 10 sampel, dan saluran 4 juga tidak rata-rata.

Kemandirian per-saluran ini memungkinkan modul untuk dioptimalkan untuk karakteristik setiap sinyal tanpa mengorbankan responsif saluran yang berubah lebih cepat.
