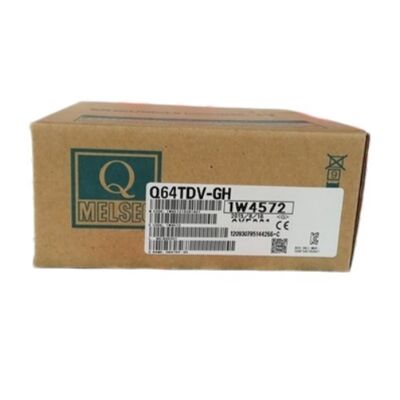

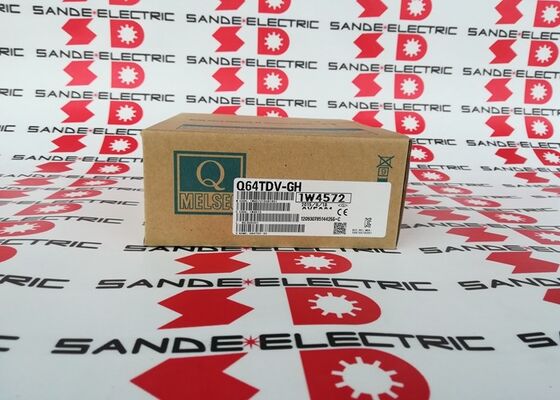

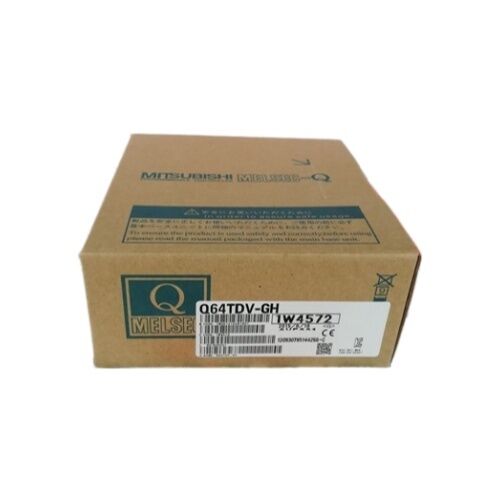

Modul PLC Mitsubishi baru Q64TDV-GH Dalam Kotak Q64TDVGH

Mitsubishi Q64TDV-GH∙ MELSEC-Q Channel-Isolated Thermocouple / Micro Voltage Input Module ∙ 4-Channel / B R S K T E J N Tipe / ±100mV / 40ms/ch / Wire Break / CE

Dua Mode Pengukuran dalam Satu Modul

Q64TDV-GH melayani dua kebutuhan pengukuran yang berbeda dari slot 4-saluran yang sama.

Input suhu termokopel:Menghubungkan langsung ke salah satu dari delapan jenis termokopel standar B, R, S, K, T, E, J, atau N. Modul menangani kompensasi simpang dingin secara internal, sehingga tidak diperlukan sirkuit simpang dingin eksternal.Suhu yang diukur menjadi 16-bit tanda nilai biner skala ×10 (jadi 25.4°C = 254 dalam kata digital). rentang suhu yang dapat digunakan tergantung pada jenis termokopel: tipe B mencakup suhu tertinggi; tipe T dan K mencakup rentang industri yang paling umum.

Input tegangan mikro:Mengukur sinyal dalam kisaran -100 sampai +100mV dengan impedansi input 2MΩ atau lebih tinggi.transduser tekanan output rendah, dan sensor jembatan atau presisi tegangan rendah lainnya yang berada di bawah kisaran modul input analog standar ± 10V atau 4 ′ 20 mA.

Hasil konversi adalah nilai biner tanda 16-bit dari −25000 hingga +25000, yang mencakup rentang ±100mV penuh dengan resolusi halus.

Kedua mode beroperasi secara paralel di 4 saluran

Spesifikasi Utama

Isolasi Saluran ke Saluran Mengapa Ini Penting

Many analogue input modules share a common signal ground across all channels — cross-channel interference and ground loop currents can corrupt readings when field sensors are grounded at different potentials. Q64TDV-GH mengisolasi setiap saluran dari setiap saluran lainnya galvanis.

Dalam instalasi pengukuran suhu industri, termokopel yang berbeda seringkali diikat secara fisik pada struktur logam yang berbedaKotak motor yang masing-masing dapat berada pada potensi bumi yang berbedaTanpa isolasi saluran, perbedaan potensial antara struktur ini muncul sebagai gangguan modus umum pada sinyal.setiap saluran pengukuran secara listrik independen, sehingga perbedaan potensial antara titik pemasangan termokopel tidak merusak pembacaan saluran yang berdekatan.

Prinsip yang sama berlaku untuk pengukuran tegangan mikro dari alat ukur ketegangan dalam pemantauan beban multi-titik. Setiap sirkuit jembatan dapat merujuk pada titik tanah yang berbeda pada struktur mesin.

Skenario Aplikasi

Kontrol suhu zona tungku:Empat termokopel tipe K yang terhubung ke Q64TDV-GH memantau zona pemanas yang terpisah.Alarm deteksi putus kawat jika koneksi sensor gagal di tengah proses.

Pemantauan ketegangan/beban multi-titik:Sel beban pada empat stasiun press tooling diukur sebagai sinyal micro voltage (± 100mV range).Isolasi saluran mencegah crosstalk mekanis pada sirkuit pengukuran dari merusak pembacaan beban individu.

Termokopel campuran dan tegangan mikro:Dua saluran membaca masukan termokopel (suhu proses); dua saluran membaca transduser tekanan output rendah (± 50mV output).Satu modul menangani kedua jenis sensor secara bersamaan tanpa perangkat keras tambahan.

FAQ

Q1: Apa perbedaan antara Q64TDV-GH dan Q64TD?

Keduanya adalah modul input termokopel MELSEC-Q yang terisolasi saluran 4 saluran dengan cakupan tipe termokopel yang sama.Q64TDV-GH menambahkan kemampuan input tegangan mikro (± 100mV per saluran) yang tidak dimiliki Q64TD. GH juga mendukung pengukuran tegangan mikro presisi yang lebih tinggi dengan output biner tanda 16-bit dalam kisaran -25000 hingga +25000. Pilih Q64TDV-GH ketika sinyal tegangan mikro (sel beban,Deformasi gauges) harus diukur di samping termokopel, atau ketika input tegangan mikro adalah satu-satunya persyaratan.

T2: Bagaimana kompensasi simpang dingin ditangani pada Q64TDV-GH?

Modul ini mencakup saluran kompensasi persimpangan dingin internal yang terus memantau suhu di terminal koneksi termokopel pada modul.Semua perhitungan pengukuran termokopel secara otomatis menerapkan kompensasi ini untuk menghasilkan nilai suhu yang diukur benarTidak ada referensi sambungan dingin eksternal atau sirkuit kompensasi diperlukan ketika menggunakan modul dengan kabel termokopel standar.Kompensasi persimpangan dingin hanya berlaku untuk saluran dalam mode input termokopel, tidak ke saluran dalam mode input micro voltage.

T3: Apakah saluran individu dapat secara independen beralih antara modus input termokopel dan micro voltage?

Ya, setiap saluran dikonfigurasi secara independen untuk input termokopel atau tegangan mikro menggunakan pengaturan switch modul fungsi cerdas di GX Developer atau GX Works2.Pengaturan saklar menugaskan jenis input per saluran. Saluran yang dikonfigurasi untuk input tegangan mikro tidak akan melakukan kompensasi junction dingin atau linearisasi termokopel ia melaporkan sinyal mentah ± 100mV sebagai nilai digital ± 25000.

T4: Apa yang terjadi pada nilai output Q64TDV-GH jika tegangan input melebihi ± 100mV?

Jangkauan input modul yang ditentukan adalah ± 100mV, dengan perlindungan maksimum mutlak ± 5V. Sinyal dalam ± 5V tidak akan merusak modul,tetapi pengukuran di atas ± 100mV akan dilaporkan pada batas atas atau bawah kisaran output digital (± 25000). Setiap sinyal yang melebihi ± 5V berisiko kerusakan perangkat keras pada sirkuit input. Gunakan kondisi sinyal yang tepat atau perlindungan jika sinyal medan dapat melebihi ± 100mV dalam kondisi kesalahan.

P5: Berapa banyak modul Q64TDV-GH yang dapat dipasang dalam satu sistem MELSEC-Q?

Q64TDV-GH menempati 16 titik I/O dalam penugasan I/O CPU Q dan dianggap sebagai satu Unit I/O Khusus.Hingga 10 modul Q64TDV-GH dapat hidup berdampingan dalam satu sistem Q, menyediakan hingga 40 termokopel terisolasi atau saluran pengukuran tegangan mikro, tergantung pada anggaran pasokan listrik total konfigurasi sistem.
