Baru Dalam Kotak SIEMENS 6ES7331-7KF02-0AB0 PLC 6ES7 3317KF020AB0 6ES7331-7KFO2-OABO

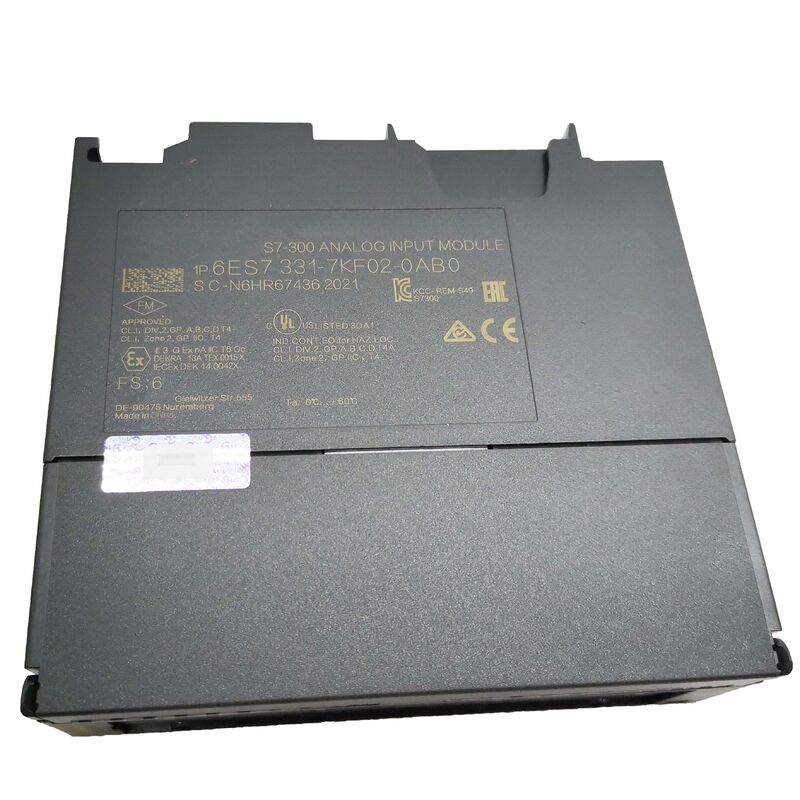

Siemens 6ES7331-7KF02-0AB0 | SIMATIC S7-300 SM 331 Modul Input Analog — 8 Saluran Terisolasi, 9/12/14-Bit Dapat Dipilih, Tegangan / Arus / Termokopel / RTD, Diagnostik, 20-Pin

Gambaran Umum

The Siemens 6ES7331-7KF02-0AB0 adalah salah satu modul input analog yang paling serbaguna dan banyak digunakan dalam portofolio SIMATIC S7-300.

SM 331 AI 8×12Bit melakukan sesuatu yang tidak dilakukan oleh sebagian besar modul input analog di pasaran: ia menangani empat kategori sinyal yang sama sekali berbeda — tegangan, arus, termokopel, dan resistansi/RTD — pada modul yang sama, dengan setiap grup saluran dapat dikonfigurasi secara independen melalui parameter STEP 7.

Satu modul selebar 40mm di rak S7-300 dapat secara bersamaan membaca pemancar tekanan pada 4–20mA pada saluran 1 dan 2, pengukur aliran pada 0–10V pada saluran 3, sensor suhu termokopel pada saluran 5–6, dan elemen suhu RTD Pt100 pada saluran 7–8. Tidak ada adaptor perangkat keras tambahan, tidak ada modul khusus terpisah, tidak ada pengaturan pengkabelan yang rumit — cukup konfigurasikan parameter grup saluran agar sesuai dengan jenis instrumen lapangan.

Kemampuan multi-tipe ini adalah konsekuensi langsung dari arsitektur ADC terintegrasi modul yang dikombinasikan dengan pengkondisian sinyal front-end yang dapat diprogram.

Jenis pengukuran setiap saluran input ditentukan dalam perangkat lunak (konfigurasi perangkat keras STEP 7), dan modul menyesuaikan impedansi input internal, penskalaan, dan algoritma konversi yang sesuai.

Saluran termokopel menerapkan kurva linearisasi non-linear yang sesuai (koreksi koefisien Seebeck) untuk mengonversi sinyal millivolt ke unit suhu rekayasa; saluran RTD menerapkan persamaan Callendar-Van Dusen untuk linearisasi Pt100 atau polinomial yang sesuai untuk Ni100, secara otomatis memperhitungkan hubungan resistansi-suhu yang non-linear.

Pemrogram membaca bilangan bulat 16-bit standar dari citra proses modul — sudah diskalakan ke derajat Celsius atau unit rekayasa yang dikonfigurasi — tanpa menerapkan pemrosesan sinyal apa pun dalam program pengguna.

Spesifikasi Utama

Resolusi vs. Kecepatan Konversi — Pertukaran 9/12/14-Bit

Resolusi SM 331 bukanlah spesifikasi tetap — ini adalah parameter yang dapat diprogram yang menentukan kecepatan konversi untuk setiap pasangan saluran.

Prinsip integrasi ADC berarti bahwa waktu integrasi yang lebih lama menghasilkan konversi yang lebih akurat (resolusi lebih tinggi), sementara waktu integrasi yang lebih pendek mengorbankan resolusi untuk pembaruan yang lebih cepat. Memahami pertukaran ini sangat penting untuk mengkonfigurasi modul dengan benar:

9-bit (integrasi 2.5ms): Pengaturan tercepat — berguna ketika dinamika proses cepat dan akurasi pengukuran sekunder.

Resolusi 9-bit (512 langkah di seluruh rentang input penuh) memberikan resolusi sekitar 20mV pada input ±5V, yang kasar menurut standar kontrol proses.

Aplikasi untuk pengaturan ini jarang terjadi dalam pengukuran proses keadaan tunak tetapi mungkin berlaku untuk skenario kontrol mesin siklus cepat di mana nilai analog kasar diperbarui dengan cepat.

12-bit (integrasi 16.67ms atau 20ms): Pengaturan standar untuk sebagian besar aplikasi kontrol proses, berkorelasi dengan penolakan noise 50Hz dan 60Hz masing-masing.

Resolusi 12-bit (4096 langkah) memberikan resolusi sekitar 2.5mV pada input ±5V — lebih dari cukup untuk akurasi ±0.5% yang khas dari loop arus 4–20mA dan pemancar industri.

Penolakan noise pada integrasi 50Hz atau 60Hz sangat penting: frekuensi ini persis gangguan jaringan listrik AC yang masuk ke kabel instrumen lapangan, dan integrasi selama tepat satu siklus jaringan listrik membatalkan komponen AC dalam hasil ADC.

14-bit (integrasi 100ms): Resolusi tertinggi, berkorelasi dengan penolakan noise 10Hz.

Mode 14-bit (16384 langkah, sekitar 0.6mV resolusi pada ±5V) digunakan untuk pengukuran termokopel dan RTD di mana tingkat sinyal adalah millivolt dan presisi pengukuran drift termal lebih penting daripada kecepatan pembaruan.

Proses suhu berubah cukup lambat sehingga waktu konversi 100ms sepenuhnya dapat diterima.

Isolasi Optik — Mengapa Penting di Lingkungan Industri

Isolasi optik SM 331 antara sirkuit lapangan dan backplane S7-300 bukanlah fitur pemasaran — ini adalah keharusan rekayasa di banyak lingkungan instalasi. Tanpa isolasi, setiap pengembalian sinyal instrumen lapangan (referensi 0V) terhubung ke ground backplane PLC melalui kabel input modul.

Dalam instalasi besar di mana instrumen lapangan didistribusikan di seluruh lantai pabrik, titik grounding yang berbeda mungkin berada pada potensial yang berbeda karena loop ground — jalur arus yang terbentuk melalui kombinasi ground sasis perangkat lapangan, pelindung kabel, dan baja struktural bangunan.

Perbedaan potensial ground ini muncul sebagai tegangan mode bersama di seluruh input diferensial modul analog dan merusak pengukuran.

Isolasi optik memutus jalur tegangan mode bersama ini: sinyal lapangan melintasi dari pengkabelan lapangan ke elektronik digital melalui penghalang cahaya, tanpa koneksi konduktif.

Tegangan mode bersama hingga peringkat isolasi (250V AC) antara sirkuit lapangan dan backplane PLC diblokir oleh penghalang optik dan tidak memengaruhi pengukuran.

Dalam instalasi dengan drive frekuensi variabel, starter motor, dan perangkat lapangan yang digabungkan transformator pada infrastruktur kabel bersama, isolasi optik adalah perbedaan antara pengukuran yang stabil dan akurat dengan penyimpangan dan noise nilai analog yang tidak dapat dijelaskan.

Input Termokopel — Linearitas dan Kompensasi Sambungan Dingin

Pengukuran termokopel menimbulkan dua tantangan yang ditangani SM 331 secara internal. Pertama, tegangan Seebeck yang dihasilkan oleh termokopel bersifat non-linear — termokopel Tipe K menghasilkan 41.269mV pada 1000°C tetapi hanya 20.644mV pada 500°C, bukan 20.635mV seperti yang diprediksi model linier murni.

SM 331 menerapkan tabel linearisasi ITS-90 yang sesuai untuk setiap jenis termokopel yang dikonfigurasi (E, J, K, L, N), mengonversi pembacaan millivolt mentah langsung ke suhu tanpa pemrograman apa pun yang diperlukan dalam kode pengguna S7-300.

Kedua, pengukuran termokopel memerlukan kompensasi sambungan dingin: tegangan Seebeck sesuai dengan perbedaan suhu antara sambungan panas (pada titik pengukuran proses) dan sambungan dingin (di mana kabel termokopel terhubung ke instrumen).

SM 331 mengukur suhu pada terminalnya sendiri (sambungan dingin) menggunakan sensor suhu internal, dan menambahkan kompensasi ini ke tegangan Seebeck yang terukur untuk menghasilkan suhu absolut sambungan panas.

Kompensasi internal ini akurat ketika SM 331 berada pada suhu yang seragam dan diketahui — di lemari kontrol yang dikelola dengan baik pada suhu sekitar 20–40°C, kompensasi internal memadai untuk sebagian besar persyaratan kontrol proses.

Untuk akurasi tingkat laboratorium, kotak kompensasi sambungan dingin eksternal menyediakan pengukuran suhu sambungan referensi pada titik terminasi kabel.

Pemantauan Putus Kabel dan Kemampuan Diagnostik

SM 331 menyediakan pemantauan putus kabel aktif pada saluran yang dikonfigurasi. Untuk loop arus 4–20mA, sinyal di bawah 3.6mA (di bawah baseline zero live 4mA normal) menunjukkan kabel putus, pemancar gagal, atau sensor tidak bertenaga — modul mendeteksi kondisi ini dan menghasilkan interupsi diagnostik.

Untuk input termokopel, modul menerapkan arus bias kecil dan memantau impedansi input — termokopel sirkuit terbuka (kabel putus atau sambungan gagal) terdeteksi dan dilaporkan.

Untuk input tegangan, deteksi putus kabel tidak bermakna (input tegangan sirkuit terbuka mengambang membaca nilai yang tidak pasti, bukan indikator kesalahan tertentu).

Diagnostik ini dikomunikasikan melalui mekanisme interupsi diagnostik S7-300: ketika putus kabel terdeteksi, SM 331 memicu interupsi yang mengaktifkan OB82 dalam program CPU S7-300.

Blok organisasi OB82 menerima informasi diagnostik termasuk nomor saluran dan jenis kesalahan, dan pemrogram dapat menulis OB82 untuk menghasilkan alarm, mencatat peristiwa, atau mengganti nilai fallback yang aman untuk saluran yang gagal dalam program kontrol.

Pemberitahuan kesalahan otomatis ini jauh lebih kuat daripada memantau setiap saluran untuk nilai di luar jangkauan — ini memberikan pemberitahuan segera terlepas dari siklus pemindaian CPU dan memastikan tidak ada peristiwa kesalahan yang terlewat bahkan selama periode beban CPU tinggi.

FAQ

Q1: Berapa banyak saluran yang dapat aktif secara bersamaan, dan dapatkah pasangan saluran yang berbeda menggunakan jenis pengukuran yang berbeda pada modul yang sama?

Semua delapan saluran dapat aktif secara bersamaan — SM 331 mengonversi semua saluran yang diaktifkan secara siklis, bukan satu per satu secara selektif. Namun, saluran dikelompokkan berpasangan (saluran 0–1, 2–3, 4–5, 6–7), dan semua saluran dalam pasangan harus dikonfigurasi dengan jenis pengukuran dan resolusi yang sama.

Ini berarti Anda dapat memiliki: saluran 0–1 dikonfigurasi untuk arus 4–20mA (12-bit), saluran 2–3 untuk tegangan ±10V (12-bit), saluran 4–5 untuk termokopel Tipe K (14-bit), dan saluran 6–7 untuk RTD Pt100 (14-bit) — semuanya beroperasi secara bersamaan pada modul yang sama.

Satu-satunya batasan adalah pengelompokan pasangan — kedua saluran dalam pasangan berbagi konfigurasi yang sama. Arsitektur empat pasangan yang dapat dikonfigurasi secara independen inilah yang membuat SM 331 begitu serbaguna: satu modul menangani sebagian besar keragaman sinyal yang biasanya dihadapi oleh instalasi pabrik proses.

Q2: Bagaimana prinsip konversi integrasi mencapai penekanan interferensi, dan waktu integrasi berapa yang harus dipilih untuk sistem daya 50Hz vs. sistem 60Hz?

ADC terintegrasi (dual-slope) bekerja dengan mengisi kapasitor dengan sinyal input untuk interval waktu tetap (waktu integrasi), kemudian mengukur berapa lama waktu yang dibutuhkan untuk mengosongkan kapasitor pada laju referensi.

Setiap sinyal interferensi AC yang menyelesaikan tepat sejumlah siklus selama waktu integrasi berkontribusi nol muatan bersih ke kapasitor — siklus positifnya dibatalkan oleh siklus negatifnya.

Ini disebut penekanan interferensi sinkron. Untuk jaringan listrik AC 50Hz (umum di Eropa, Asia, Australia), memilih waktu integrasi 20ms memastikan tepat satu siklus 50Hz lengkap terintegrasi, membatalkan interferensi frekuensi jaringan.

Untuk jaringan listrik AC 60Hz (Amerika Utara, sebagian Asia dan Amerika Selatan), memilih 16.67ms memastikan tepat satu siklus 60Hz lengkap terintegrasi.

Memilih waktu integrasi yang salah untuk frekuensi jaringan lokal menghasilkan penolakan noise yang sangat buruk — interferensi tidak lagi dibatalkan secara sinkron.

Pengaturan 50Hz adalah yang paling umum secara global; 60Hz harus ditentukan secara eksplisit untuk instalasi Amerika Utara.

Pengaturan 400Hz (2.5ms) tidak memberikan penekanan jaringan yang berarti dan ditujukan untuk pengukuran dinamis berkecepatan tinggi, bukan variabel proses keadaan tunak.

Q3: Berapa panjang kabel maksimum untuk koneksi termokopel dan 4–20mA ke SM 331, dan jenis kabel apa yang direkomendasikan?

Untuk koneksi termokopel, kabelnya adalah kabel ekstensi termokopel atau kabel kompensasi — kabel khusus dengan konduktor yang terbuat dari paduan yang sama (atau paduan yang setara secara termoelektrik) dengan termokopel itu sendiri.

Kabel tembaga standar tidak dapat digunakan untuk koneksi termokopel karena sambungan tembaga apa pun dalam sirkuit termokopel menciptakan sambungan termoelektrik tambahan yang menimbulkan kesalahan pengukuran.

Kabel ekstensi termokopel harus dilindungi untuk menolak interferensi elektromagnetik, dan pelindung harus di-ground di satu ujung saja (biasanya di ujung SM 331) untuk menghindari pembuatan loop ground.

Panjang kabel maksimum untuk koneksi termokopel biasanya dibatasi oleh resistansi kabel — SM 331 menerima resistansi sumber hingga beberapa kilohm tanpa penurunan akurasi yang signifikan.

Untuk loop arus 4–20mA, loop beroperasi pada prinsip bahwa besarnya arus tidak bergantung pada resistansi kabel hingga batas tegangan kepatuhan loop. Kabel instrumen twisted-pair berpelindung standar (Belden 8760 atau yang setara) pada 18–22 AWG adalah tipikal.

Loop dapat beroperasi lebih dari ratusan meter kabel tanpa penurunan sinyal, tunduk pada total resistansi loop berada dalam spesifikasi tegangan kepatuhan pemancar.

Q4: Bagaimana SM 331 dikonfigurasi di STEP 7, dan apakah interupsi perangkat keras untuk pelanggaran batas tersedia pada modul ini?

SM 331 dikonfigurasi di alat HW Config (Konfigurasi Perangkat Keras) STEP 7 dengan memilih modul dari katalog perangkat keras dan membuka dialog parameternya.

Parameter konfigurasi meliputi: aktivasi/deaktivasi saluran untuk setiap saluran, jenis pengukuran (tegangan, arus, jenis termokopel, jenis RTD) per pasangan saluran, waktu integrasi/resolusi per pasangan saluran, aktivasi interupsi diagnostik (pemantauan putus kabel), dan aktivasi interupsi proses dengan nilai batas atas dan bawah yang dapat dikonfigurasi per saluran.

Ketika interupsi proses diaktifkan dan nilai yang terukur melintasi batas yang dikonfigurasi, SM 331 menghasilkan interupsi perangkat keras yang memicu OB40 di CPU. OB40 menerima nomor saluran dan status overflow/underflow, memungkinkan pemrogram untuk segera merespons peristiwa batas proses tanpa memantau.

Baik interupsi diagnostik (OB82, untuk putus kabel dan kesalahan perangkat keras) maupun interupsi proses (OB40, untuk pelanggaran batas) harus diprogram dalam aplikasi S7-300 — jika OB40 atau OB82 tidak ada dalam program, CPU akan beralih ke STOP ketika interupsi dari SM 331 terjadi, karena interupsi yang tidak tertangani diperlakukan sebagai kesalahan fatal dalam sistem S7-300.

Q5: Apa perbedaan antara SM 331 7KF02-0AB0 dan SM 331 1KF00-0AB0 yang lebih sederhana, dan bagaimana seorang insinyur harus memilih di antara keduanya?

Kedua modul berbagi jumlah saluran yang sama (8) dan faktor bentuk fisik yang sama (20-pin, slot rak S7-300 standar), tetapi sangat berbeda dalam kemampuan dan biaya.

6ES7331-1KF00-0AB0 adalah modul input analog 8-saluran non-terisolasi dengan biaya lebih rendah — ia tidak menyediakan isolasi optik antara sirkuit lapangan dan backplane, membatasi penggunaannya pada instalasi di mana semua instrumen lapangan berbagi referensi ground umum dengan PLC dan di mana masalah loop ground tidak menjadi perhatian.

Ia mendukung pengukuran tegangan dan arus tetapi tidak input termokopel atau RTD secara native.

6ES7331-7KF02-0AB0 (modul ini) menyediakan isolasi optik penuh, resolusi yang dapat dipilih (9/12/14-bit), dan cakupan lengkap input tegangan, arus, termokopel (E, J, K, L, N dengan linearisasi perangkat keras), dan RTD (Pt100, Ni100 dengan linearisasi). Kemampuan tambahan datang dengan biaya lebih tinggi — 7KF02 kira-kira dua kali lipat harga 1KF00 dalam kondisi pasar normal.

Prinsip pemilihan adalah: gunakan 1KF00 untuk aplikasi yang sensitif terhadap biaya di mana semua sinyal adalah tegangan atau arus, lingkungan instalasi bersih secara elektrik, dan isolasi loop ground tidak diperlukan.

Gunakan 7KF02 ketika input termokopel atau RTD ada, ketika instalasi mencakup drive frekuensi variabel, motor besar, atau sumber EMI lainnya, ketika instrumen lapangan didistribusikan di seluruh pabrik dengan titik grounding yang berbeda, atau ketika aplikasi pengukuran menuntut akurasi tertinggi yang disediakan oleh resolusi 14-bit.
