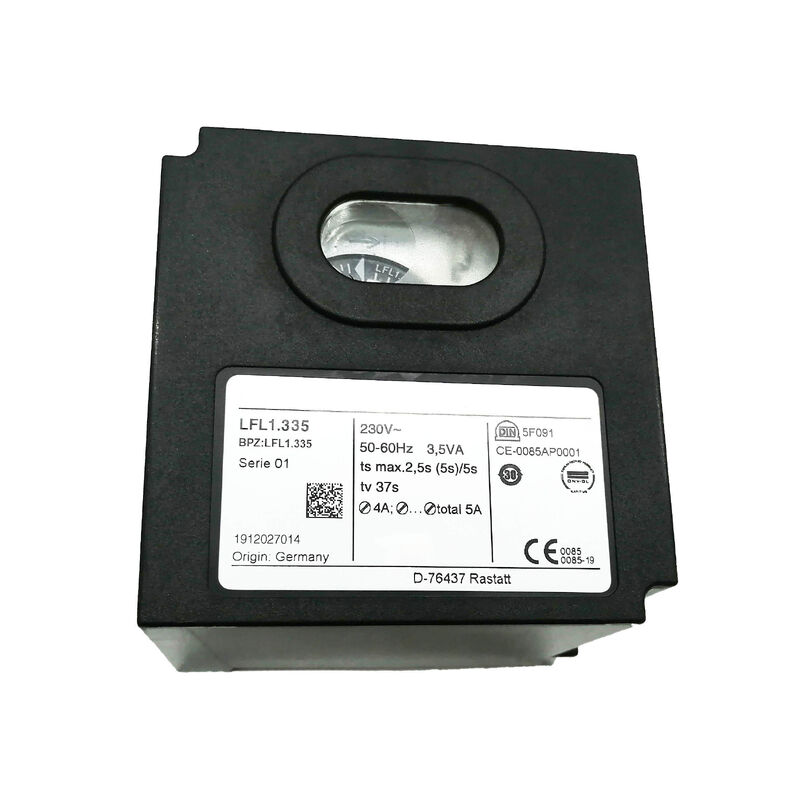

NEW SIEMENS LFL1.335 220-240V BOX KONTROL GAS- Programmer Boiler

Siemens LFL1.335 | Kontrol Pembakar — 110VAC / Forced-Draft / Gas + Minyak + Bahan Bakar Ganda / Intermiten / t1=37s / TSA=2,5s / t9=5s

Pengawasan Api, Pengurutan, dan Shutdown Aman — Fungsi Kontrol Burner

Kontrol burner bukanlah relai umum atau pengontrol yang dapat diprogram — ini adalah sequencer keselamatan khusus yang dirancang khusus untuk peralatan pembakaran. LFL1.335 mengelola urutan start-up-shutdown lengkap dari pembakar aliran paksa: pra-pembersihan, penyalaan, konfirmasi nyala api, mode pengoperasian yang diawasi, dan respons penguncian yang aman ketika terjadi kesalahan. Fungsi-fungsi ini harus dijalankan dalam urutan yang ditentukan dan diwajibkan secara hukum untuk memenuhi standar keselamatan pembakaran.

Tiga parameter waktu yang dipublikasikan menentukan urutan spesifik LFL1.335:

t1 = 37 detik — waktu sebelum pembersihan:Sebelum penyalaan dilakukan, kipas angin paksa bekerja selama 37 detik untuk membuang bahan bakar atau gas yang tidak terbakar dari ruang bakar dan cerobong asap. Pembersihan ini mencegah atmosfer yang kaya bahan bakar tersulut oleh percikan api. Pra-pembersihan 37 detik adalah pilihan desain yang disesuaikan dengan volume ruang bakar burner.

TSA = 2,5 detik — waktu aman untuk penyalaan (Sicherheitszeit):Setelah penyalaan dicoba, nyala api harus terdeteksi dalam waktu 2,5 detik. Jika detektor api tidak mengkonfirmasi timbulnya api dalam jendela ini, LFL1.335 mematikan energi katup bahan bakar dan masuk ke penguncian. TSA 2,5 detik cocok untuk aplikasi penyalaan gas langsung yang respons nyalanya cepat.

t9 = 5 detik — waktu pasca pembersihan:Setelah mati secara normal, kipas terus berjalan selama 5 detik untuk membersihkan produk pembakaran dari penukar panas dan buang sebelum kipas berhenti.

Nilai waktu ini ditetapkan di perangkat keras LFL1.335 — nilai ini tidak dapat diprogram di lapangan. Memilih varian LFL1 yang benar berarti memilih waktu pembersihan dan keamanan yang tepat untuk pembakar tertentu.

Spesifikasi Utama

Pengoperasian Intermiten — Apa Artinya bagi Instalasi

"Operasi terputus-putus" memiliki arti khusus dalam terminologi kontrol burner: burner mengalami setidaknya satu pematian terkontrol (melalui urutan pematian normal kontrol burner) dalam setiap periode pengoperasian 24 jam. Hal ini dibedakan dari "operasi berkelanjutan" di mana pembakar bekerja tanpa siklus untuk waktu yang lama.

Banyak sistem pemanas industri dan komersial mengalami siklus alami — tungku industri, boiler kemasan, pemanas udara, dan sistem panas proses yang memodulasi keluaran atau kapasitas tahap. Untuk sistem ini, operasi intermiten adalah siklus kerja normal dan LFL1.335 dirancang sesuai dengan itu. Untuk burner yang harus bekerja terus menerus tanpa penghentian siklus selama berhari-hari atau berminggu-minggu, kontrol burner yang diberi nilai untuk pengoperasian berkelanjutan adalah spesifikasi yang tepat.

Skenario Aplikasi

Boiler industri dan generator uap kemasan:Pra-pembersihan, pembukaan katup gas, penyalaan percikan, konfirmasi nyala api melalui ionisasi atau detektor UV, kontrol modulasi selama pengoperasian — semuanya diurutkan oleh LFL1.335.

Proses pemanas udara dan penukar panas:Pembakar dengan aliran paksa menyediakan panas untuk pengeringan, pengawetan, atau pemanasan proses. LFL1.335 memastikan permulaan yang aman setelah setiap penghentian batch produksi.

Sistem pembakar bahan bakar ganda:Kemampuan peralihan gas/minyak memungkinkan burner beroperasi dengan bahan bakar mana pun. LFL1.335 mengawasi nyala api terlepas dari bahan bakar mana yang aktif.

Pertanyaan Umum

Q1: Apa perbedaan antara LFL1.335 dan varian LFL1 lainnya seperti LFL1.322 atau LFL1.338?

Varian LFL1 berbeda terutama dalam parameter waktunya — waktu sebelum pembersihan (t1) dan waktu aman (TSA). LFL1.322 memiliki t1=12s/TSA=2s; LFL1.338 memiliki t1=37s/TSA=5s. Waktu-waktu ini ditetapkan di perangkat keras dan menentukan varian yang tepat untuk pembakar tertentu. Mengganti varian dengan waktu berbeda dapat menyebabkan gangguan lockout (waktu keselamatan terlalu singkat) atau gagal memenuhi standar keselamatan pembakaran (pembersihan awal tidak memadai). Selalu cocokkan penunjukan LFL1.xxx yang tepat dari unit yang dipasang.

Q2: Detektor api apa yang kompatibel dengan LFL1.335?

Rangkaian LFL1 kompatibel dengan detektor api UV seri QR, QRA, dan QRC dari Siemens, dan dengan probe ionisasi untuk pengawasan nyala gas. Jenis detektor api spesifik yang dipasang di pembakar menentukan antarmuka detektor mana yang digunakan LFL1.335 — detektor UV atau masukan ionisasi. Konfirmasikan metode deteksi nyala api dengan dokumentasi desain pembakar sebelum penggantian.

Q3: Apa yang terjadi jika LFL1.335 mengalami lockout?

Saat lockout, LFL1.335 segera mematikan energi semua katup bahan bakar dan trafo pengapian. Indikator penguncian menyala (biasanya lampu pilot berwarna merah atau indikator pada kontrol). Burner tidak dapat dihidupkan ulang sampai penguncian direset secara manual — biasanya dengan menekan tombol reset pada LFL1.335 itu sendiri atau titik reset jarak jauh. Persyaratan penyetelan ulang manual ini disengaja: memaksa operator untuk mengetahui dan menyelidiki penyebabnya sebelum mengizinkan memulai ulang.

Q4: Dapatkah parameter waktu LFL1.335 disesuaikan?

Tidak. Waktu sebelum pembersihan (t1 = 37 detik), waktu aman (TSA = 2.5 detik), dan waktu pasca pembersihan (t9 = 5 detik) ditetapkan di perangkat keras LFL1.335 — tidak dapat disesuaikan dengan parameter atau sakelar eksternal. Mengubah waktu memerlukan pemilihan varian LFL1 yang berbeda dengan nilai yang diperlukan.

Q5: Dari mana sumber LFL1.335?

Melalui spesialis kontrol pembakaran, pemasok peralatan HVAC dan burner, serta distributor suku cadang sistem pemanas industri. Siemens Building Technologies (sekarang Siemens Smart Infrastructure) menyediakan kontrol LFL1 melalui jaringan distribusi kontrol pembakarannya. Konfirmasikan nomor komponen pastinya LFL1.335 dan versi suplai 110VAC sebelum memesan — varian tegangan lebih tinggi (220VAC) memiliki nomor pesanan berbeda dan tidak dapat dipertukarkan.
