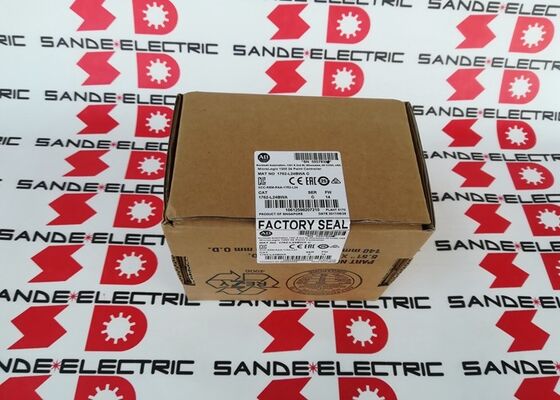

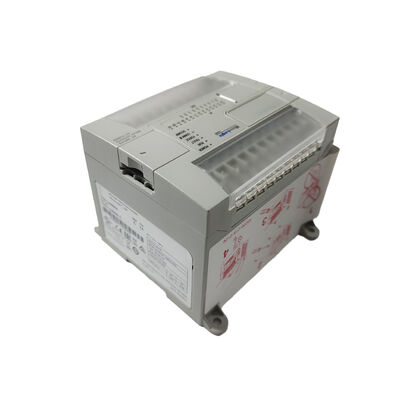

Satu New Sealed Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 Controller 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240VAC / 14 DI (10 Std + 4 Cepat) / 10 Relay / 6KB / RS-232C Multi-Protokol / Cadangan yang Dihentikan

14 Masukan — Tapi Tidak Semua 14 Itu Sama

14 input digital 1762-L24BWA dibagi menjadi dua kelompok yang berbeda secara fungsional, dan perbedaan tersebut penting dalam cara mesin dirancang.

10 input 24VDC standar:Input digital standar difilter untuk sinyal sensor normal — tombol tekan, sakelar batas, sensor jarak, dan kontak relai. Waktu respons berada dalam kisaran milidetik, sesuai untuk semua tugas pengurutan mesin normal.

4 input 24VDC cepat:Input berkecepatan tinggi dengan waktu respons yang jauh lebih singkat — dirancang untuk sinyal yang beralih lebih cepat daripada yang dapat ditangkap dengan andal oleh input standar. Input cepat ini menangani penghitungan rangkaian pulsa (pengukur aliran, pulsa encoder, penghitung produksi), sinyal pemicu durasi pendek, dan input apa pun yang harus dideteksi dalam satu siklus pemindaian PLC atau di antara pemindaian. Pada mesin dengan penghitung produksi pada 200 pulsa per menit dan pemicu gerbang penolakan berkecepatan tinggi, input cepat menangani apa yang tidak dapat dilakukan oleh input standar.

Pemisahan 10+4 ini adalah pilihan desain, bukan suatu kebetulan. Mesin yang hanya memerlukan input sensor standar menggunakan 14 input yang sama tanpa kemampuan input cepat untuk tujuan apa pun. Mesin yang menggabungkan sensor lambat dengan satu atau dua sinyal berkecepatan tinggi mendapatkan kedua jenis tersebut dari satu pengontrol, tanpa modul penghitung berkecepatan tinggi yang terpisah.

Spesifikasi Utama

Port RS-232C Tunggal, Empat Protokol — Satu Port Mencakup Semua Kebutuhan Umum

Port RS-232C bawaan 1762-L24BWA mendukung empat protokol komunikasi dari satu konektor fisik:

DF1:Protokol serial point-to-point Allen-Bradley untuk komunikasi langsung antara terminal pemrograman MicroLogix dan RSLogix 500, atau antara unit MicroLogix dalam pengaturan polling DF1.

DH-485:Jaringan multi-drop Allen-Bradley yang menghubungkan beberapa pengontrol MicroLogix dan SLC pada bus RS-485 bersama. 1762-L24BWA terhubung ke jaringan DH-485 yang ada tanpa modul komunikasi tambahan.

Modbus RTU:Protokol Modbus standar industri dalam format biner RTU, memungkinkan MicroLogix 1200 berkomunikasi dengan drive pihak ketiga, pengukur energi, I/O jarak jauh, dan perangkat berkemampuan Modbus lainnya sebagai master atau slave.

ASCII:Komunikasi serial mode karakter untuk pembaca kode batang, timbangan timbang, printer label, dan perangkat aliran karakter lainnya yang mengirim atau menerima data teks biasa.

Fleksibilitas protokol dari satu port serial ini merupakan keuntungan praktis dalam instalasi mesin nyata di mana pengontrol mungkin perlu terhubung ke drive Modbus, menerima data dari pembaca kode batang, dan diakses oleh laptop pemrograman — semuanya dari konektor RS-232C yang sama dalam konfigurasi berbeda.

Skenario Aplikasi

Peralatan pengemasan kompak:Sepuluh sensor standar yang memantau jaringan film, keberadaan produk, dan posisi rahang segel. Empat input cepat menghitung throughput produk dari sensor fotolistrik berkecepatan tinggi. Sepuluh keluaran relai yang mengendalikan motor penggerak film, sealer, dan pemotong pneumatik. RS-232C di Modbus RTU berbicara dengan penggerak servo untuk penentuan posisi rahang.

Konveyor dengan penghitungan batch:Input standar untuk tombol berhenti/mulai dan batas keselamatan. Input cepat menghitung pulsa produk dari encoder konveyor. Output relai mengendalikan kontaktor motor konveyor dan gerbang pengalih.

Cadangan pemeliharaan untuk sistem MicroLogix 1200 yang terinstal:MicroLogix 1200 digunakan secara luas selama tahun 2000-an dalam panel mesin kompak. Pengganti 1762-L24BWA mengembalikan peta alamat I/O asli, penetapan input cepat, dan konfigurasi protokol RS-232C tanpa modifikasi program.

Pertanyaan Umum

Q1: Apa perbedaan antara 1762-L24BWA dan 1762-L24BXB?

1762-L24BWA memiliki output relai (W) dan catu daya AC (A). 1762-L24BXB memiliki output transistor (X = sumber DC) dan catu daya DC. Spesifikasi input dan memorinya sama. Pilih BWA ketika mesin menggunakan suplai AC dan output relai lebih disukai untuk fleksibilitas beban; pilih BXB ketika panel suplai 24VDC dan output transistor cepat diperlukan.

Q2: Perangkat lunak pemrograman apa yang digunakan untuk 1762-L24BWA?

RSLogix 500 (lingkungan pemrograman MicroLogix/SLC 500 warisan Rockwell) atau Studio 5000 Logix Designer 500 (paket saat ini yang mencakup kemampuan RSLogix 500). Koneksi dilakukan melalui port serial RS-232C dengan kabel pemrograman 1761-CBL-PM02 atau setara, atau melalui USB dengan adaptor USB-ke-DH-485 1747-UIC jika protokol DH-485 digunakan.

Q3: Dapatkah input cepat menghitung pulsa encoder untuk pengukuran posisi?

Input cepat dapat mengumpulkan jumlah pulsa berkecepatan tinggi dari encoder atau sensor saluran tunggal. MicroLogix 1200 menggunakan instruksi HSC (High Speed ​​Counter) untuk mengatur nilai hitungan input cepat dalam program. Untuk penghitungan encoder kuadratur (fase A/B) dengan deteksi arah, verifikasi konfigurasi spesifik MicroLogix 1200 HSC dari manual referensi MicroLogix 1200 — tidak semua model mendukung input kuadratur penuh dari saluran input cepat.

Q4: Dapatkah I/O tambahan ditambahkan ke 1762-L24BWA?

Ya. MicroLogix 1200 mendukung modul I/O ekspansi (seri 1762) yang terhubung melalui port ekspansi sisi kanan. Tipe yang tersedia antara lain input digital, output digital (relai dan transistor), I/O analog, dan modul input RTD/termokopel. Ekspansi maksimum bergantung pada anggaran daya pengontrol dasar.
