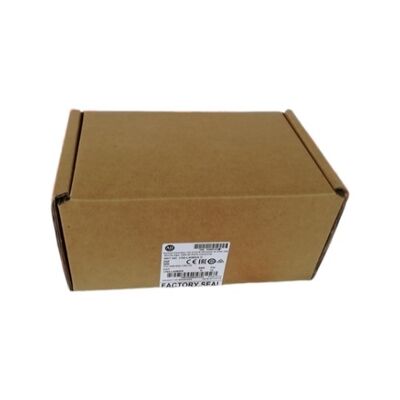

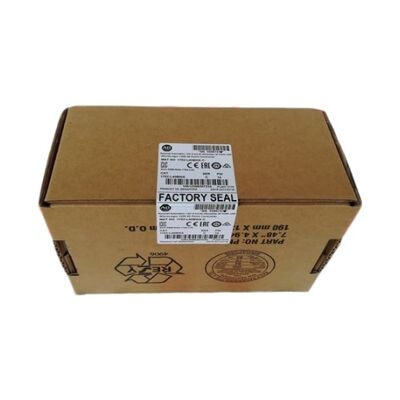

Satu AB ALLEN BRADLEY 1762-L24BWAR - Pabrik disegel- 1762L24BWAR

1762-L24BWAR 500.000 MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Fast) / 10 Relay / Ekstra HMI + Programming Port / Dihentikan 2022

1762-L24BWAR vs 1762-L24BWA Pelabuhan Yang Membuat Perbedaan

1762-L24BWAR dan 1762-L24BWA berbagi konfigurasi I/O yang sama: 14 input (10 standar + 4 cepat) dan 10 output relay, sumber daya AC yang sama, dan memori dan set instruksi yang sama.Perbedaan fungsional adalah dalam akhiran "R" .

Standar L24BWA menyediakan satu port RS-232C yang melayani semua kebutuhan komunikasi: akses pemrograman, koneksi HMI, Modbus RTU ke drive, dan ASCII untuk perangkat perifer.Setiap koneksi membutuhkan beralih konfigurasi protokol port. L24BWAR menambahkan port kedua khusus untuk operasi HMI simultan:satu port mempertahankan koneksi pemrograman atau komunikasi drive Modbus sementara yang lain mempertahankan link panel HMI tanpa beralih protokol.

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, L24BWAR menghilangkan kebutuhan untuk memutuskan HMI untuk menghubungkan kabel pemrograman.

Spesifikasi Utama

10 Standar + 4 Masukan Cepat ️ Dua Kecepatan Sinyal dari Satu Kontroler

10 input standar merespons pada tingkat filter input normal cocok untuk tombol, switch batas, sensor fotoelektrik, dan semua sinyal urutan mesin khas.4 masukan cepat mengurangi waktu filter untuk menangkap sinyal pulsa frekuensi tinggi yang masukan standar mungkin alias atau melewatkan: penghitung produksi dari sensor kecepatan tinggi, pulsa referensi encoder, atau sinyal pemicu jangka pendek.

10 outputs relay menyediakan tegangan independen beralih medan.dan lampu indikator 24VDC semua terhubung ke bagian output relay yang sama kontak relay terisolasi dari pasokan PLC, menerima apa saja tegangan medan yang dihubungkan ke mereka dalam rating kontak.

Skenario Aplikasi

Conveyor kompak dengan HMI permanen:Sebuah conveyor produksi dengan layar sentuh operator tetap yang terhubung melalui port HMI. insinyur layanan mengakses program untuk pemantauan online melalui port kedua selama produksi,tanpa mengganggu tampilan operator.

Stasiun kemasan dengan penghitungan encoder:10 input standar untuk keberadaan material, penyelesaian segel, dan status conveyor. 4 input cepat menghitung pulsa produk berkecepatan tinggi dari sensor fotoelektrik dan menerima sinyal referensi encoder.10 relay output kontrol film maju, elemen penyegelan, cutter, dan reject gate.

Cadangan pemeliharaan untuk sistem MicroLogix 1200 BWAR:Kemampuan dual-port L24BWAR ditentukan dalam desain mesin di mana koneksi HMI dan pemrograman simultan diperlukan.Penggantian langsung L24BWAR mempertahankan arsitektur port asli tanpa kabel ulang atau konfigurasi ulang protokol.

FAQ

Q1: Apa perbedaan fungsional antara varian R dan non-R dari 1762-L24BWA?

1762-L24BWA memiliki satu port komunikasi RS-232C. 1762-L24BWAR menambahkan port kedua, khusus ditunjuk untuk HMI atau koneksi pemrograman. The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

T2: Protokol apa yang didukung HMI tambahan/port pemrograman?

Kedua port mendukung set protokol yang sama: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU, dan ASCII..Biasanya, satu port ditugaskan DF1 untuk akses pemrograman dan yang lainnya ditugaskan DF1 atau DH-485 untuk komunikasi HMI, tetapi protokol mana pun dapat ditugaskan ke port mana pun.

T3: Dapatkah I/O ekspansi ditambahkan ke 1762-L24BWAR?

Ya, MicroLogix 1200 mendukung modul I/O ekspansi seri 1762 yang terhubung ke port ekspansi sisi kanan.dan modul RTD/termokopel tersediaKapasitas ekspansi total dibatasi oleh anggaran daya pengendali verifikasi total pengambilan arus termasuk semua modul ekspansi sebelum dikomisi.

T4: Perangkat lunak pemrograman apa yang digunakan untuk 1762-L24BWAR?

RSLogix 500 adalah lingkungan pemrograman untuk keluarga MicroLogix 1200. Koneksi melalui salah satu port RS-232C menggunakan kabel serial yang sesuai dengan adaptor USB-to-serial untuk laptop modern.RSLogix 500 mendukung set instruksi MicroLogix 1200 termasuk penghitung kecepatan tinggi (HSC), PID, dan instruksi string ASCII.

T5: Apakah 1762-L24BWAR kompatibel dengan program yang sama dengan 1762-L24BWA?

Ya. I / O alamat, set instruksi, organisasi memori, dan struktur program yang sama antara L24BWA dan L24BWAR.Program yang dikembangkan untuk L24BWA berjalan langsung di L24BWAR tanpa modifikasiSatu-satunya perbedaan adalah port tambahan, yang membutuhkan konfigurasi komunikasi saluran 1 jika akan digunakan.
