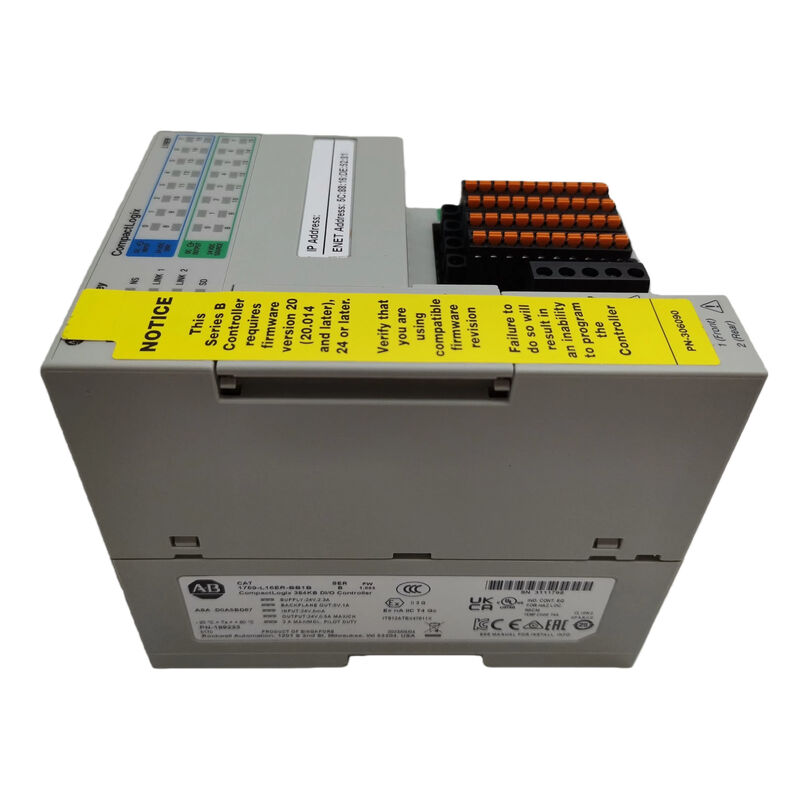

Satu New AB CompactLogix 5370 Controller 1769-L16ER-BB1B Dalam Kotak

Allen-Bradley 1769-L16ER-BB1B CompactLogix L16 Controller

Ringkasan

The 1769-L16ER-BB1B adalah pengontrol L1 CompactLogix 5370 yang dirancang untuk kontrol mesin EtherNet/IP yang ringkas.

Rockwell mengidentifikasinya sebagai pengontrol L16 CompactLogix dengan memori pengguna 384 KB, input digital 16 dan output digital 16 tertanam, port Ethernet ganda dengan kemampuan DLR, hingga 6 modul ekspansi lokal, dan kartu SD 1 GB disertakan dengan pengontrol.

Petunjuk pemasangan Rockwell juga menunjukkan bahwa pengontrol menggunakan catu daya nominal 24 VDC dengan rentang input 10…28,8 VDC, dan bahwa port USB ditujukan untuk pemrograman lokal sementara daripada koneksi permanen.

Data Teknis

Nilai Aplikasi

1769-L16ER-BB1B sangat cocok untuk sel mesin ringkas, sistem pengemasan, konveyor, peralatan OEM modular, dan arsitektur EtherNet/IP kecil di mana I/O tertanam dan Ethernet port ganda lebih berguna daripada pengontrol rak yang lebih besar.

Literatur CompactLogix 5370 L1 Rockwell secara khusus memposisikan keluarga L1 untuk aplikasi kecil hingga menengah yang membutuhkan jumlah sumbu lebih sedikit, jejak ringkas, dan kemampuan jaringan DLR terintegrasi.

Hal ini membuat pengontrol ini sangat praktis dalam mesin di mana ruang panel terbatas tetapi kontrol berbasis Logix dan integrasi EtherNet/IP masih diperlukan.

Nilainya dalam pekerjaan pemeliharaan sama kuatnya.

Ketika sebuah mesin awalnya dirancang di sekitar L16ER-BB1B jejak, I/O tertanam, dan konsep ekspansi POINT Bus, menggantinya dengan model yang sama biasanya mempertahankan tata letak kabinet, struktur jaringan, dan asumsi proyek dengan lebih bersih daripada beralih ke kelas pengontrol yang berbeda.

Ini adalah kesimpulan rekayasa berdasarkan arsitektur pengontrol yang dipublikasikan, ekspansi 6-modul, dan arsitektur yang diaktifkan DLR.

Perspektif Penggantian dan Pemilihan

Untuk pekerjaan penggantian, 1769-L16ER-BB1B harus dicocokkan oleh tipe I/O tertanam, kelas memori, tata letak Ethernet, dan skala ekspansi lokal, bukan hanya dengan nama keluarga CompactLogix.

Dalam sistem praktis, detail yang paling penting adalah input sink 16 / output source 16, memori 384 KB, desain DLR Ethernet ganda, dan rentang daya 10 hingga 28,8 VDC.

Mencocokkan model pengontrol yang sama biasanya merupakan cara teraman untuk menghindari perubahan pengkabelan, jaringan, dan commissioning.

FAQ

Q1: Pengontrol jenis apa 1769-L16ER-BB1B?
Ini adalah pengontrol L1 CompactLogix 5370 dengan I/O digital tertanam, port Ethernet ganda, dan memori pengguna 384 KB.

Dalam istilah praktis, ini adalah pengontrol Logix ringkas yang ditujukan untuk mesin EtherNet/IP kecil hingga menengah daripada sistem berbasis rak besar.

Q2: Aplikasi apa yang paling cocok?
Ini cocok untuk sistem otomatisasi ringkas seperti konveyor, mesin pengemasan, skid modular, dan sel mesin di mana ruang panel terbatas tetapi pemrograman Logix dan EtherNet/IP masih penting.

Literatur pengontrol L1 Rockwell secara eksplisit menempatkan keluarga ini dalam aplikasi kecil hingga menengah dengan jumlah sumbu dan I/O yang lebih rendah.

Q3: Mengapa DLR penting pada pengontrol ini?
DLR membantu meningkatkan ketahanan dalam jaringan EtherNet/IP topologi cincin. Dalam instalasi mesin praktis, hal itu dapat menyederhanakan tata letak perangkat dan mengurangi efek dari satu jalur jaringan yang hilang.

Q4: Mengapa konfigurasi I/O tertanam penting?
Karena susunan 16 DI / 16 DO tertanam adalah bagian dari bagaimana mesin asli dikabel.

Mengganti pengontrol dengan tipe I/O atau gaya output yang salah dapat menimbulkan masalah pengkabelan lapangan dan startup segera.

Q5: Apa yang harus diperiksa sebelum memesan?
Periksa nomor suku cadang yang terpasang, konfirmasikan kelas memori 384 KB, verifikasi input sink 16 / output source 16, dan pastikan mesin menggunakan daya 24 VDC yang sama dan tata letak Ethernet ganda berkemampuan DLR.
