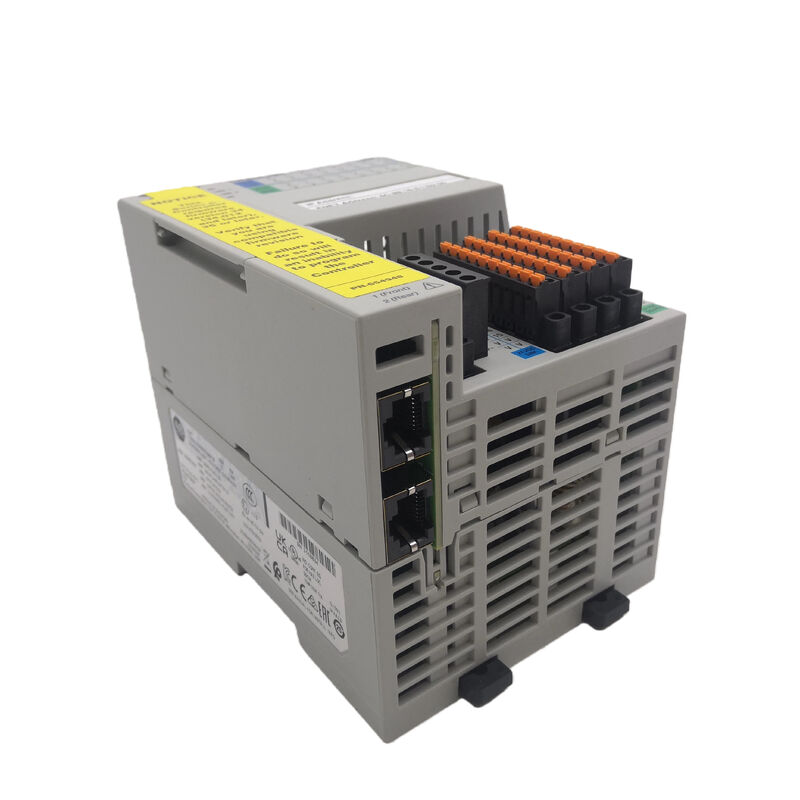

Satu Allen Bradley 1769-L18ERM-BB1B kompak LOGIX Ethernet Controller

Allen-Bradley 1769-L18ERM-BB1B CompactLogix Controller

Gambaran umum

Peraturan1769-L18ERM-BB1BadalahCompactLogix 5370 L1 pengontrolDibangun untuk kontrol mesin kompak di mana tertanam I / O, jaringan EtherNet / IP, dan gerakan terintegrasi perlu duduk di satu platform pengontrol kecil.

Rockwell dan referensi distributor menggambarkan model ini dengan512 KB memori pengguna,dual Ethernet dengan kemampuan Ring Device Level,16 input wastafel,16 output sumber, dukungan untukhingga 8 node Ethernet/IP, danGerakan CIP 2-sumbu dengan kinematik.

Ini juga menggunakan1734 POINT I/O backplaneuntuk ekspansi, yang menempatkannya dalam kelas ekspansi yang berbeda dari pengontrol L2 dan L3 berbasis Compact I/O yang lebih besar.

Data Teknis

Nilai Aplikasi

Kontroler ini cocok dengan baik disistem kemasan kompak, konveyor, stasiun penanganan bahan, skid OEM, dan sel mesin berbasis Ethernet kecildimana platform Logix yang terbatas namun mampu adalah yang tepat.

Kombinasi dariI/O tertanam,Dual Ethernet, danGerakan 2 sumbumembuatnya sangat praktis di mesin yang membutuhkan integrasi ketat antara urutan dasar dan kontrol gerak cahaya tanpa pindah ke keluarga pengontrol yang lebih besar.

Profil aplikasi tersebut adalah kesimpulan teknik yang diambil dari memori, node, gerakan, dan karakteristik I/O POINT yang diterbitkan dari controller.

Perspektif Penggantian dan Seleksi

Untuk pekerjaan penggantian, 1769-L18ERM-BB1B harus dicocokkan denganjenis I/O tertanam, konsep ekspansi POINT I/O, tata letak Ethernet, dan kemampuan gerak, tidak hanya dengan nama keluarga CompactLogix.

Dalam sistem praktis, rincian penting adalah16 input sink / 16 output sumber, yangArsitektur L, danGerakan CIP 2 sumbukemampuan.

Mencocokkan pengontrol yang sama biasanya melestarikan kabel mesin dan struktur proyek lebih bersih daripada pindah ke kelas Logix lain.

FAQ

T1: Jenis pengontrol apa 1769-L18ERM-BB1B?
Ini adalahCompactLogix 5370 L1 pengontroldengan I/O digital tertanam, dual Ethernet, dan kemampuan gerakan terintegrasi.

Dalam penggunaan praktis, itu ditujukan untuk kontrol mesin kompak daripada sistem rak modular besar.

T2: Aplikasi apa yang paling cocok?
Itu cocok.mesin kecil hingga menengahyang membutuhkan kontrol EtherNet / IP, jejak kompak, dan gerakan terintegrasi ringan.

Ini adalah kesimpulan teknik berdasarkan publikasi512 KB memori,Skala 8-node EtherNet/IP, danGerakan 2 sumbukemampuan.

T3: Mengapa dukungan POINT I/O penting di sini?
Karena pengontrol ini memperluas melalui1734 POINT I/O backplane, bukan melalui gaya ekspansi I/O Compact yang lebih besar yang digunakan pada beberapa model CompactLogix lainnya.

Itu mempengaruhi bagaimana mesin di kabelkan dan bagaimana pengontrol cocok dengan arsitektur asli.
